6|
功能描述
焊接程序编辑器
6.7.3
使用说明书：创建新焊接程序
提示
导入该焊接程序
此处，您可在您机器 PC 磁盘驱动器上 [Additional\Tutorials\Soldering_Programs]
文件夹中文件路径 [\ERSA\product_data\] 下找到上述焊接程序。您可以导入该焊
接程序，以便将这里显示的示例传输到您的机器上。
例如，焊接程序可包含单板相关设置，例如传送带宽度、传送速度或温度变化
图。焊接程序由此可以使焊接过程与相应的焊料快速匹配。
ü 打开程序编辑器：
ü 登录的用户拥有所需的权限。
a) 请导航：
创建程序
新建数据库 新程序
打开程序
数据记录
程序
机器
生产产品
服务
常规设置
编辑模板 重新读取程序
创建程序
搜索与筛选
Lib_001
Lib_002
Lib_003
程序
状态
>
>
维护模式
Smart_Pitch
现有的{0}信息
selektiv
系统管理员
帮助
HOTFLOW THREE
导入
条码表程序
导出库
图

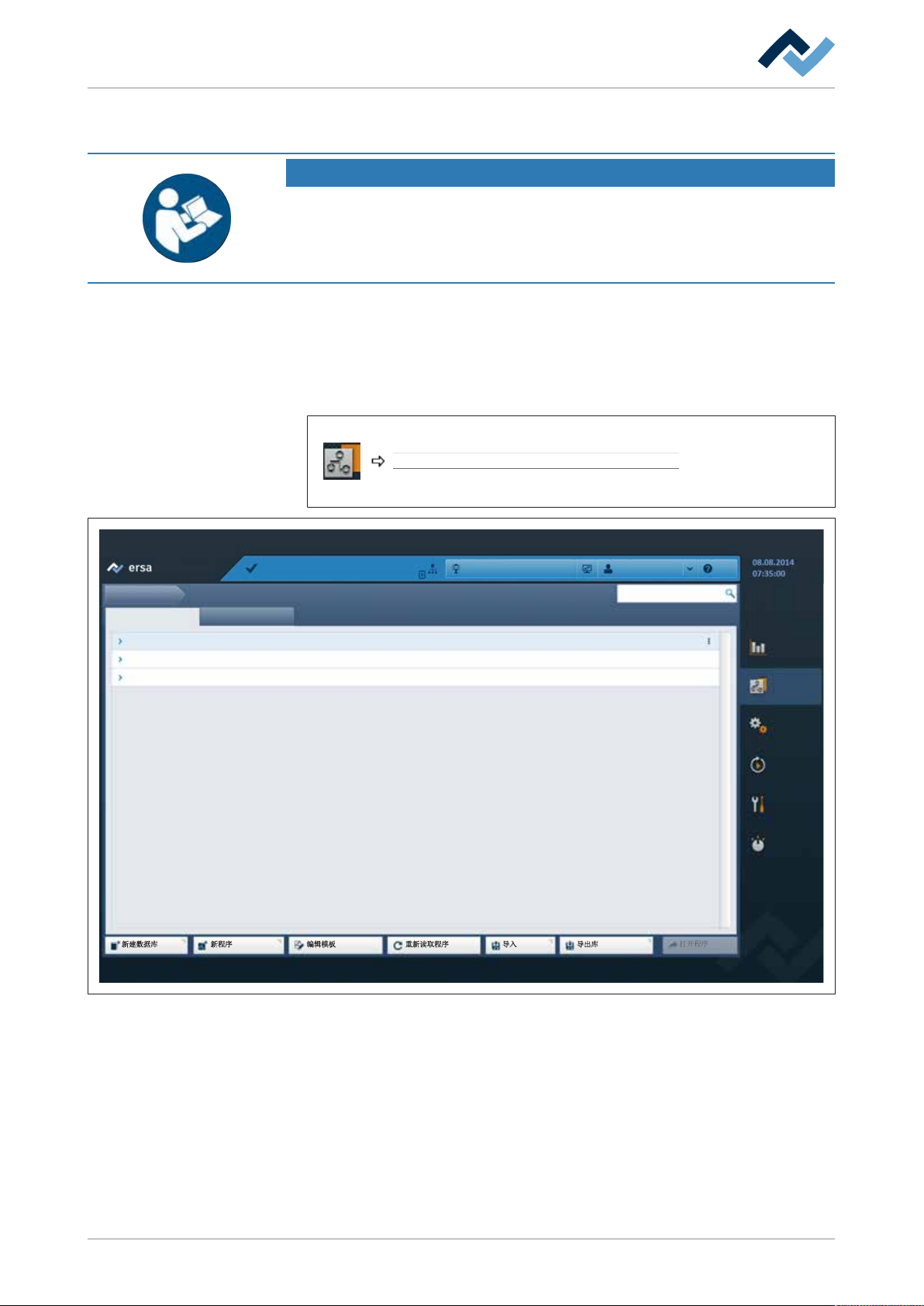

89: 打开主菜单 [程序]，已创建了文件库，标记了文件库 [Lib_001]
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 196/560
6|
功能描述
焊接程序编辑器
创建新焊接程序
只有当创建了至少一个文件库时，您才能创建程序！
ü 创建新程序：
ü 创建了至少一个文件库。
a) 在操作栏中点击按键 [新程序]。
ð 窗口 [新程序] 弹出。
b) 下拉菜单 [程序库] 中选择应在其中保存程序的程序库。
c) 点击输入框 [程序名:] 可输入程序的名称。
d) 点击按键 [确认]。
ð 对话框 [创建程序]/[新建] 弹出：
HOTFLOW THREE
概要
创建程序
新建
离开 导出
没有图像导入
状态
程序
>
>
维护模式
现有的{0}信息 帮助
selektiv
系统管理员
Template
程序库
导入图像
程序名字
注释
Lib_001
Reflow_001
程序资料
板子
版本提示
Neu
长度
12.0
放弃导入图像
厘米
快速冷却
快速冷却
图

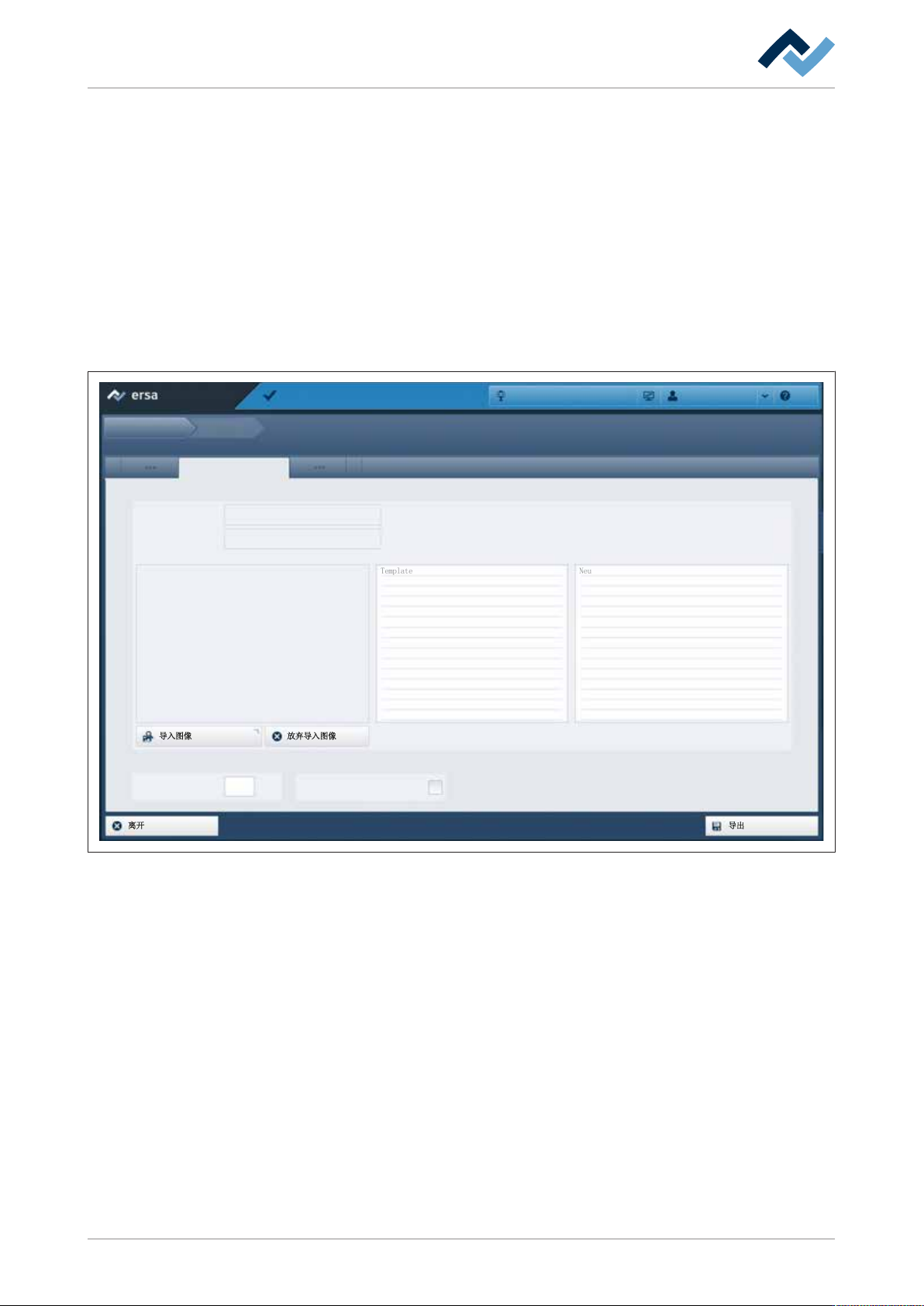

90: 新焊接程序，不包括图片和注释
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 197/560
6|
功能描述
焊接程序编辑器
导入图片
可以为程序导入一张图片，比如需要焊接的组件的照片。
ü 导入图片：
ü 图片不能大于 5000 x 6000 像素。
a) 点击按键 [导入图像]。
b) 在文件选项中选择一张图片。
ð 至此，整个过程执行完毕。
输入程序的注释
在输入框 [注释] 中可以输入程序的说明文本。
一个
版本提示
输入
在输入框 [版本提示] 中可以输入当前程序版本的说明文字。
确定板子长度
ü 确定板子长度：
a) 点击输入框 [长度] 输入一个以 [cm] 为单位的数值。
HOTFLOW THREE
概要
创建程序
新建
离开 导出
状态
程序
>
>
维护模式
现有的{0}信息 帮助
selektiv
系统管理员
程序库
导入图像
程序名字
注释
Lib_001
Reflow_001
程序资料
版本提示
Neu
PCB SMD Type_002,
Sample Company, created
by Bill Smith 2020-06-12
长度
板子
12.0
放弃导入图像
厘米
快速冷却
快速冷却
图

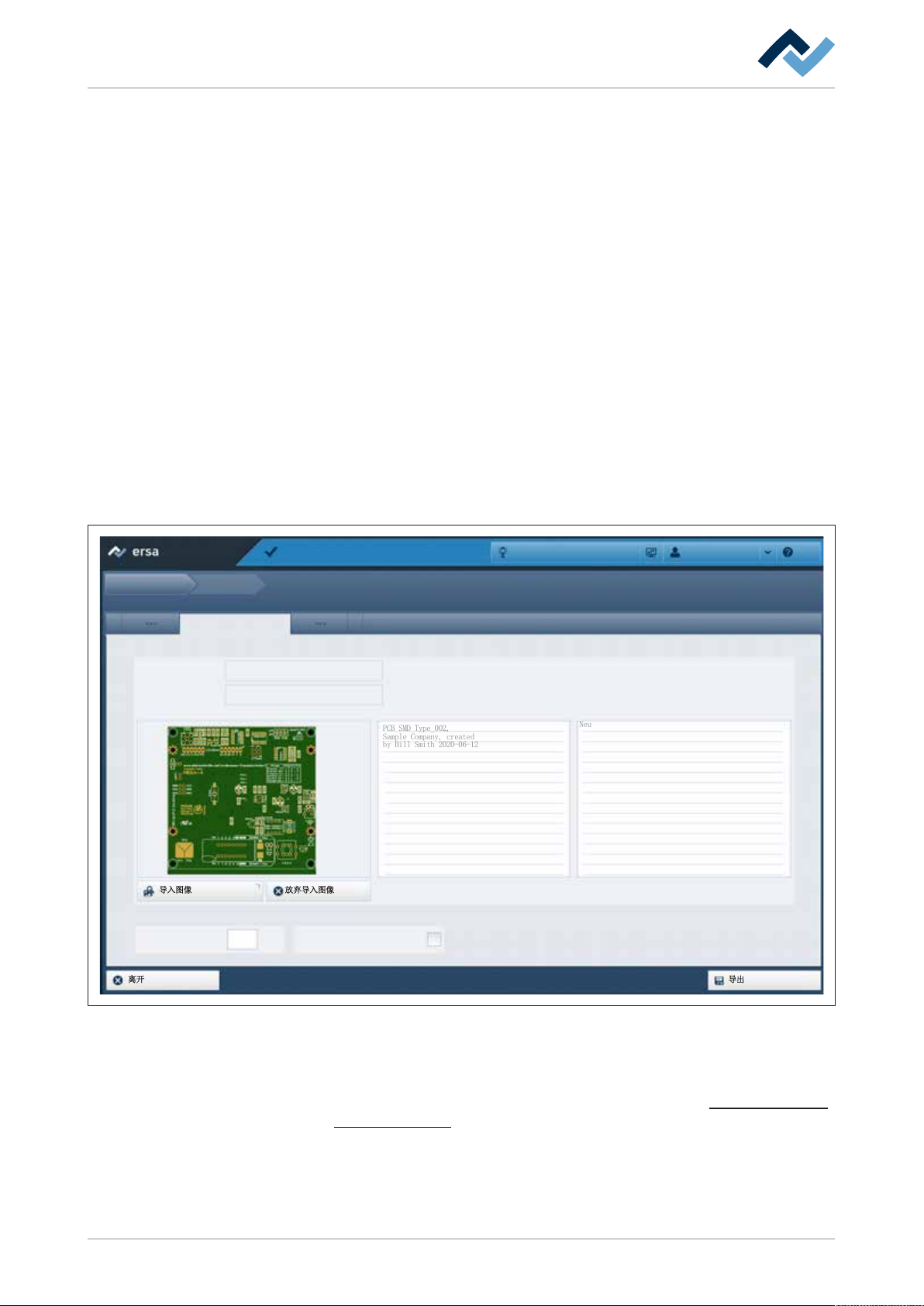

91: 新焊接程序，包括图片和注释，[电路板长度] = 12 cm
激活功能
[快速冷却]
ü 激活功能：
ü 您已经正确输入了快速冷却的额定值。为此请阅读章节 [机器]主菜单中的
按键和显示元件 [}177]。
a) 激活复选框。
ð 如果激活该复选框，则在切换到另一个焊接程序时启动该功能：
ð 退出当前的焊接程序。
