6|
功能描述
焊接程序编辑器
6.7.4
使用说明书：为新焊接程序填写数据
现在必须为新焊接程序填写数据，以得到有效的焊接程序。
ü 打开程序编辑器：
ü 登录的用户拥有所需的权限。
a) 请导航：
创建程序
程序
数据记录
程序
机器
创建程序
搜索与筛选
Lib_001
Lib_002
Lib_003
HOTFLOW THREE
状态
>
维护模式
程序
> Smart_Pitch
现有的{0}信息
系统管理员
帮助
selektiv
程序 条码表

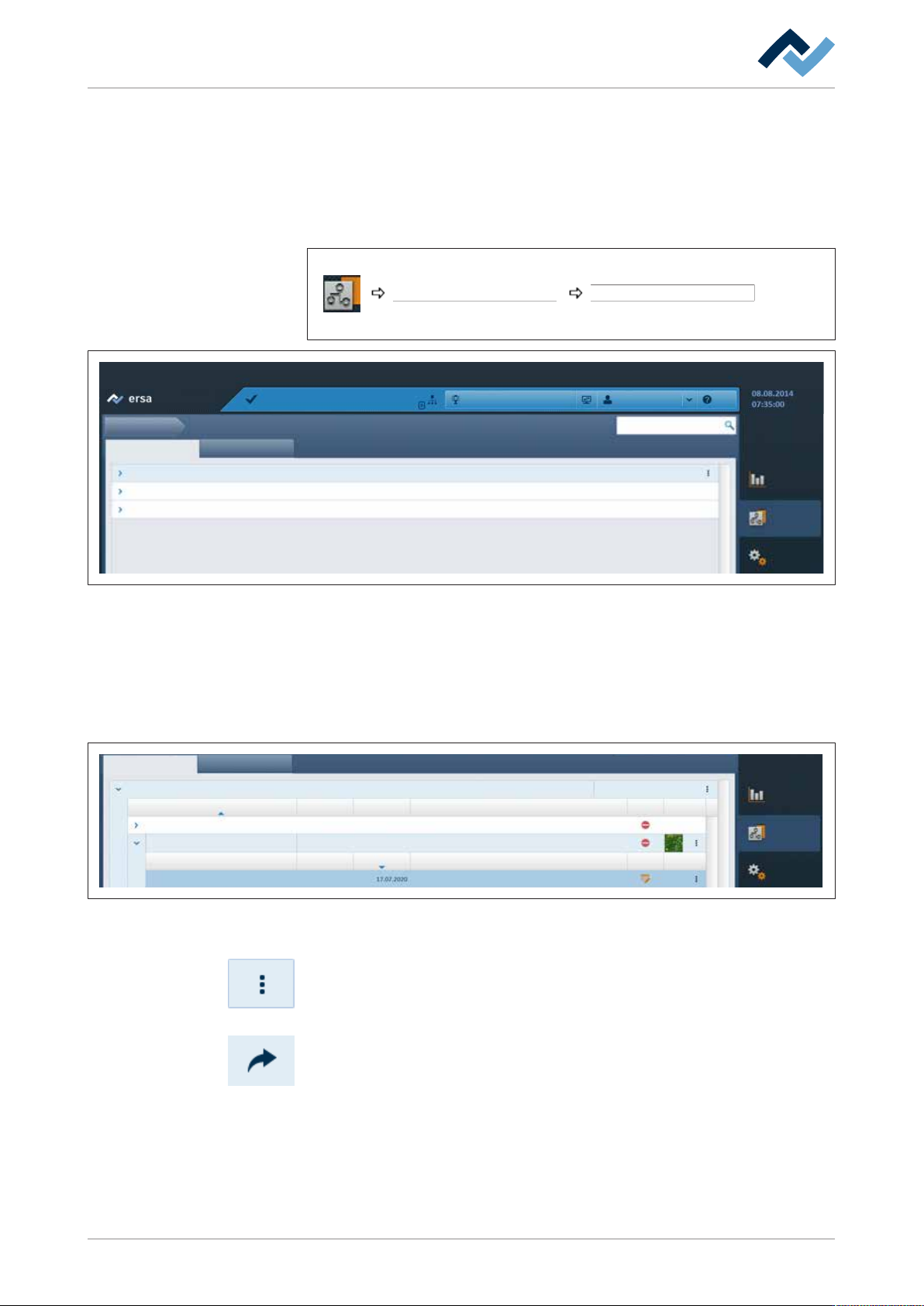

图
94: 主菜单 [程序]、文件库将显示出来
搜索焊接程序，打开以进行编辑
ü 搜索程序：
a) 在输入框 [寻找] 输入一个程序名称。
ð Ersasoft 搜索程序，打开文件库，显示程序：
新建数据库 新程序
打开程序
编辑模板 重新读取程序
创建程序
搜索与筛选
Lib_001
Lib_002
Lib_003
HOTFLOW THREE
状态
>
维护模式
程序
> /
现有的{0}信息
系统管理员
帮助
selektiv
程序 条码表
导入
程序 更改 更改于 注释
生产释放
版本
状态
导出库
版本提示更改于
Reflow_001 ersa 07.07.2020 Template
Threshold switch selektiv 17.07.2020
更改
版本 1
数据记录
程序
图
95: 显示找到的焊接程序
ü 打开程序：
图
96: 操作
a) 请点击按键 [操作]，打开下拉菜单。
图
97: 打开程序
b) 请点击按键 [打开程序] 打开程序。
ð 将打开程序：
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 202/560
6|
功能描述
焊接程序编辑器
6.7.4.1
一览表
ü 输入程序的基本参数：
a) 在导航栏中点击选项卡 [概要]。
ð 工作区域 [概要] 弹出：
HOTFLOW THREE
概要
创建程序
新建
离开 导出
状态
程序
>
>
维护模式
现有的{0}信息 帮助
selektiv
系统管理员
程序库
导入图像
程序名字
注释
Lib_001
Reflow_001
程序资料
版本提示
Neu
PCB SMD Type_002,
Sample Company, created
by Bill Smith 2020-06-12
长度
板子
12.0
放弃导入图像
厘米
快速冷却
快速冷却

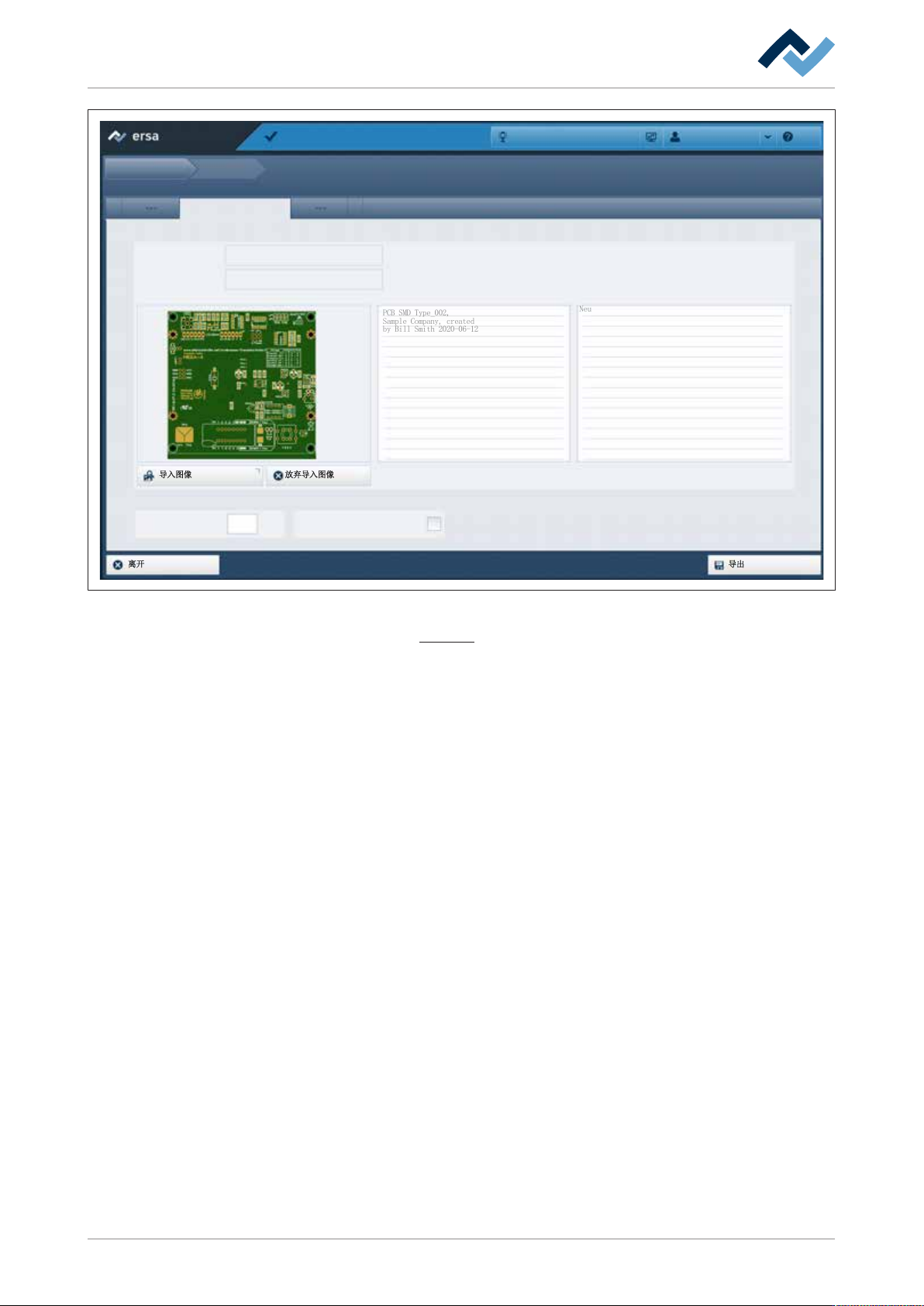

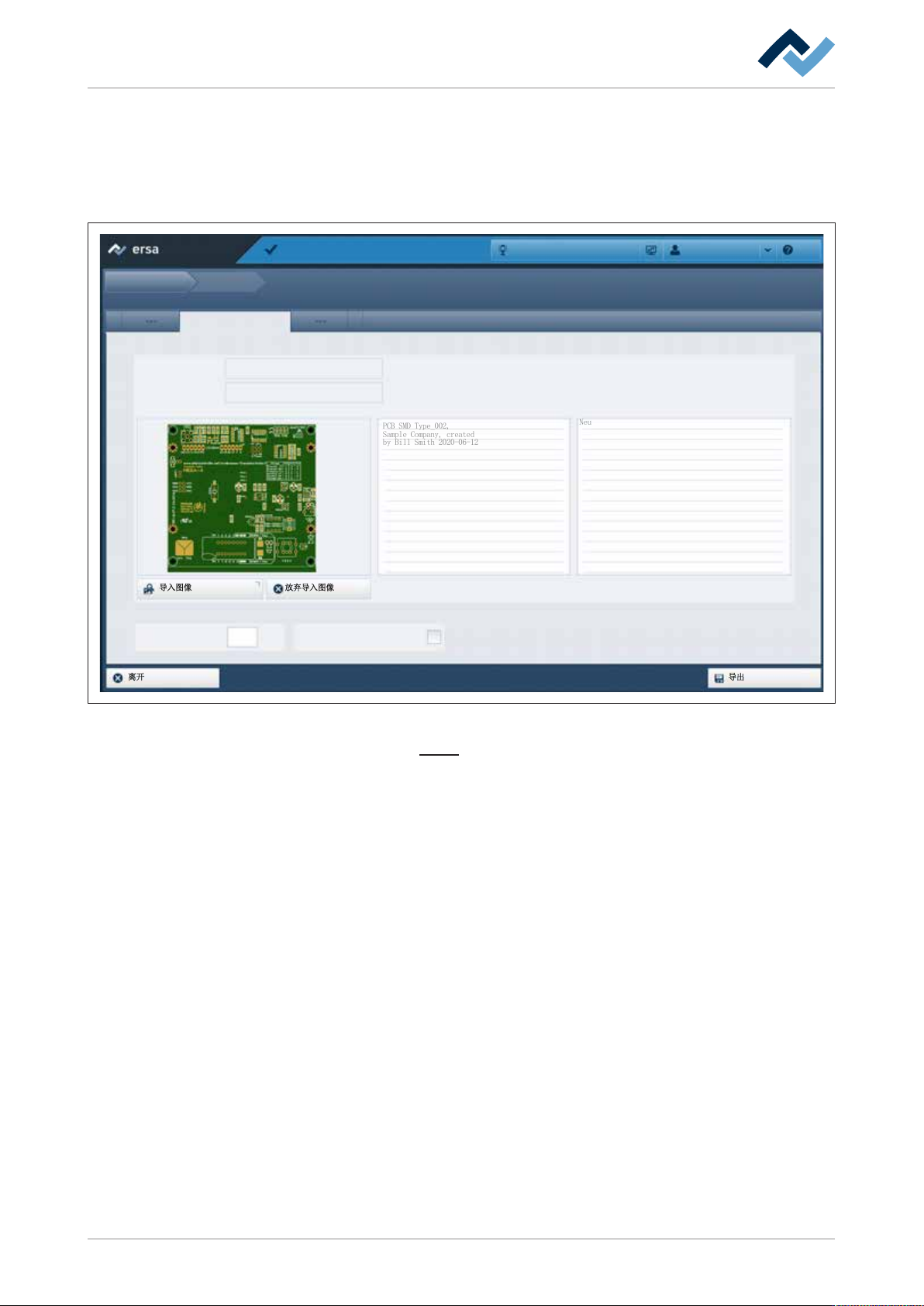

图
99: 打开的焊接程序概览
为此请阅读章节 传送 [
}205]。
