6|
功能描述
焊接程序编辑器
6.7.4.3
温度曲线和对流
在该工作区中可以确定顶部和底部区域的设定值和公差范围：
– [加熱] 和 [误差]
– [冷却] 和 [误差]
– [热对流]
HOTFLOW THREE
温度曲线
创建程序
新建
离开 导出
状态
程序
>
>
维护模式
现有的{0}信息 帮助
selektiv
系统管理员
温度[°C]
90
程序资料
100
5 5
55
80 80
120 140 160 180 200 220 230 240 260 260 160
5
5
5
5
5
5
80 80 80 80 80 80 80
100 100 100
Threshold switch
公差+
公差 -
5
5
5
5
5
5
5
5
5
5
5
5
5
5
35
35
热风对流 [%]
功率值
温度[°C]
公差+
公差 -
热风对流 [%]
120
5
5
80
140
5
5
80
160
5
5
80
180
5
5
200
5
5
8080
220
5
5
80
230
5
5
80
240
5
5
100 100 100
5 5
5
80 80
100 110
100

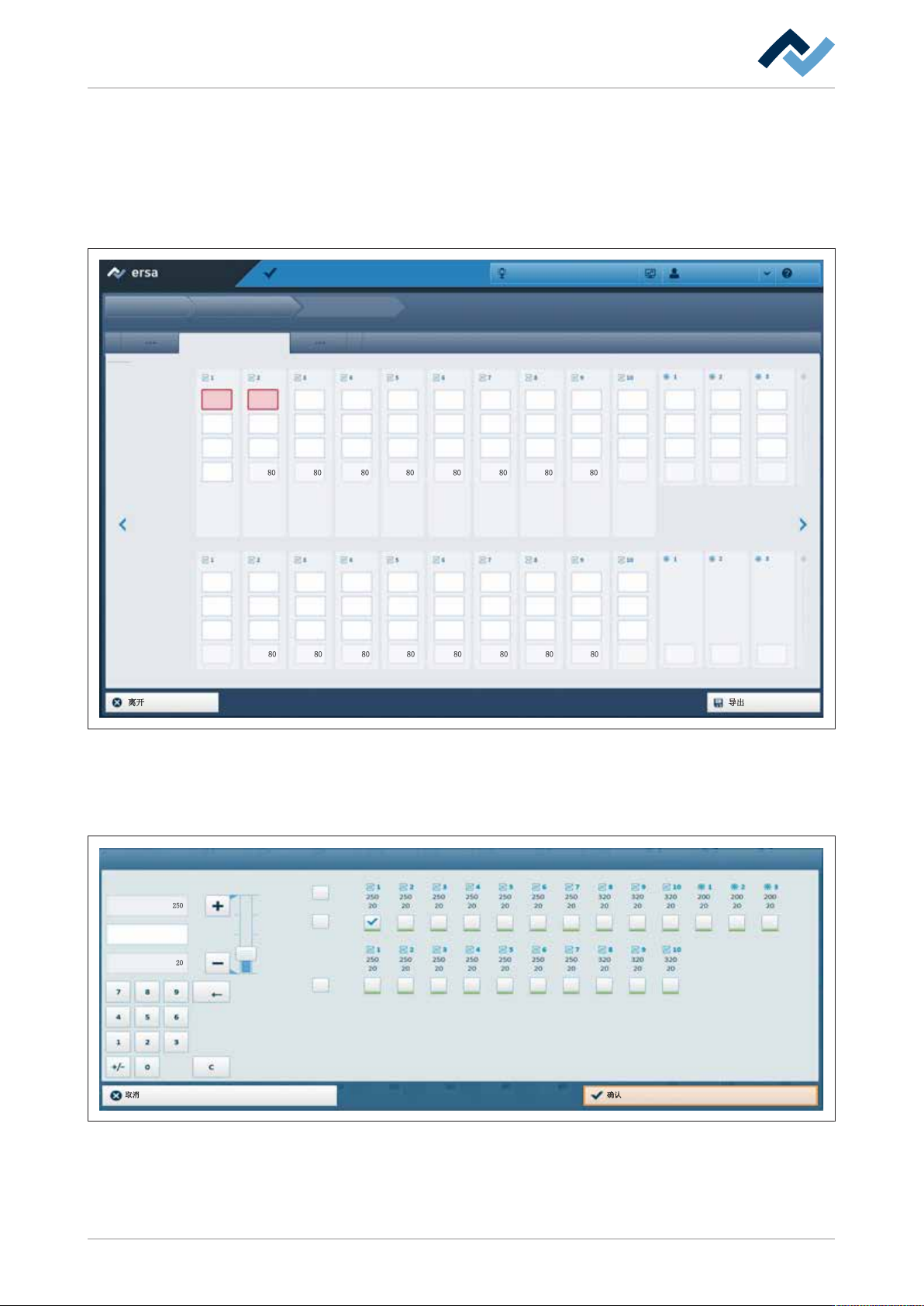

图
101: 工作区域 [温度曲线]
上部和下部区的温度设定值
点击温度输入框后，输入窗口 [温度] 打开：
℃
在允许的输入范围内的额定值
80
250
20
设定
温度
取消 确认
℃
℃
所有信息
上
下
最大
分钟
分钟
最大
℃
℃
℃
℃
图
102: 输入窗口 [温度]
ü 输入温度设定值：
a) 激活想要输入相同温度值的所有区的复选框。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 207/560
6|
功能描述
焊接程序编辑器
b) 随后通过数据表输入一个值并点击 [确认]。
ð 输入窗口关闭。这时，数值将在工作区 [温度曲线] 的列表上方显示危
险消息，在下方显示保养信息。
c) 重复该过程，直至每个区都输入一个温度值。
ð
提示：
若某个区的温度值处于允许的输入范围之外，相应区的复选框
将有红色下划线标记。
d) 请保存您的输入内容。
ð 由此结束该过程。
公差极限
ü 您可以用相同的方法规定加热区和冷却区的公差上限和下限：
a) 点击输入框 [公差+] 后，将打开输入窗口 [公差+]。
b) 按上述方法操作，通过数据表输入数值，然后应用您的输入项。
c) 然后确定公差下限 [公差-] 并应用您的输入项。
ð 如果显示工作区域 [温度曲线]：
d) 请保存您的输入内容。
ð 由此结束该过程。
对流
您可以确定风扇的对流值。对此要注意以下内容：
– 对流值以最高转速的 [%] 表示
– 有些对流风扇合并成组。如果输入框 [对流] 中的数值显示为黑色，则可以
输入数值。如果数值显示为灰色，则对流风扇隶属于一个组，您不能输入
数值。该数值将在点击按键 [导出] 之后从左侧的输入框获取。
– 在上面所示的例子中，上部区域 1…9 的对流风扇被合并成一个组。如果在
1 区中输入一个值，则该值将在点击按键 [导出] 后被采用到 2…9 区的输入
框中。
ü 确定对流值：
ü 点击输入框 [热对流] 后，将打开输入窗口 [热对流]。
a) 按上述方法操作，通过数据表输入数值，然后应用您的输入项。
ð 如果显示工作区域 [温度曲线]：
b) 请保存您的输入内容。
ð 由此结束该过程。
提示：
如果第一焊接区和第一冷却区的对流比例超过 50%，则会导致系统的
氮气消耗量增加！
为此请阅读章节 N2 / O2 [
}209]。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 208/560
6|
功能描述
焊接程序编辑器
6.7.4.4 N2 / O2
在该工作区中可确定保护气装置的设置。根据在 [模式] 下拉菜单中所选择的
条目，您将看到不同的输入界面。
– [关闭]：在该操作模式中既不会有氮气输送，也不会进行剩余氧气测量。
例如，当板子虽然应该运行通过机器但不需要焊接的时候，就可在测试程
序上这么操作。
– [氮气开]：在该操作模式中，您可以以 [%] 单位为 N2 阀门输入一个设定
值，从而激活回流区的氮气输送。不进行残氧量调节。
– [氮气-氧气开启]：在该操作模式中，您可以以 [%] 单位为 N2 阀门输入一个
设定值，从而激活回流区的氮气输送。
– [O2控制]：在该操作模式中，您可以以 [%] 单位为 N2 阀门输入一个设定
值，从而激活回流区的氮气输送。此外还将进行残氧量调节，您可以为此
确定残氧含量的设定值和公差极限。
HOTFLOW THREE
氮气/氧气
创建程序
新建
离开 导出
状态
程序
>
>
维护模式
现有的{0}信息 帮助
selektiv
系统管理员
1500
Threshold switch
设置値
氮气
30
设置値
O2控制
模式
正公差
最小公差
500
500
回流区
回流区
氮气
氧气
图
103: 工作区域 [氮气/氧气]，在下拉菜单中已选择条目 [O2控制]。
为此请阅读章节 生产释放 [
}210]。
