6|
功能描述
数据记录：运行参数、制程记录、焊接记录
工件计数器
– [当前] 显示目前在机器中有多少个工件。
– [单板总量] 显示自调试起，有多少个工件无故障地穿过机器。
– [已加工的 PCB] 显示自调试起，有多少个工件无故障地穿过机器。
– [有缺陷的 PCB] 显示自调试起，有多少个工件有故障地穿过机器。
– [片/一天] 显示自 00:00 起，有多少个工件穿过机器。计数器将在 24:00 点
被删除。
– [片/一班] 显示自上次输入数值 [0] 起，有多少个工件穿过机器。
计数开始延时时间
可以为启动计数器 [生产过程中的等待时间] (N-1) 和 [出口拥堵时的等待时间]
(N+1) 输入一个延迟时间。在出现事件之后，只有当该时间已结束时，才能启
动计数器。
您可在该框中读取以下内容：
– [生产过程中的等待时间] (N-1) 显示启动计数器前的延迟时间。
– [出口拥堵时的等待时间] (N+1) 显示启动计数器前的延迟时间。
一个例子：
ü 延迟时间 [生产过程中的等待时间] (N-1) 应共计 3 秒。
a) 在输入框中输入数值 3。
ð 如果前置设备不再提供工件，则开始计算该时间。如果在 3 秒过后在入口
上仍没有工件，会启动框 [生产过程中的等待时间] 中的时间 [运行时间]。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 245/560
6|
功能描述
数据记录：运行参数、制程记录、焊接记录
6.9.2
使用说明书：使用过程记录仪作业
过程记录仪用于记录测量值，以图像显示记录的测量结果。过程记录仪始终记
录机器的所有测量值。但您可以自行决定应以图像显示哪些测量值。自动保存
测量值，之后可以为比较而重新调出它们。为了进行分析，可以将测量值导出
为 [*.csv] 文件。
制程纪录器生产数据
制程纪录器
间隔
s
仪表板
程序
机器
生产产品
服务
常规设置
焊接报告
当前
参数分组
部件
HOTFLOW THREE
状态
程序
>
>
维护模式
Smart_Pitch
现有的{0}信息
帮助
selektiv
系统管理员

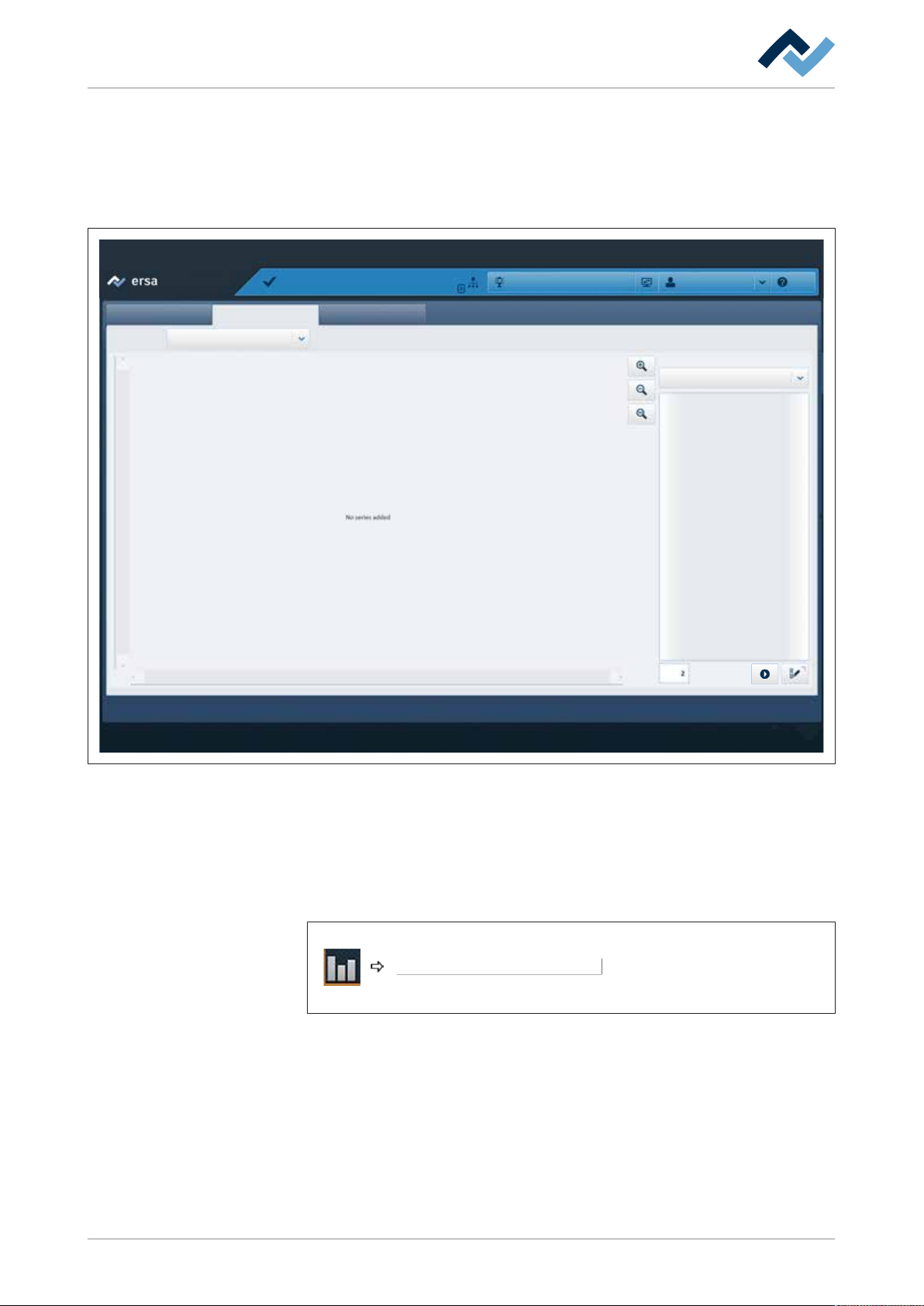

图
142: 选项卡 [制程纪录器]。图像区在首次使用过程记录仪时仍是空的，因为尚未选择用于显示的参数。
显示过程记录仪
ü 显示工作区域 [制程纪录器]：
ü 登录的用户拥有所需的权限。
a) 请导航：
制程纪录器
ð 工作区域 [制程纪录器] 弹出。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 246/560
6|
功能描述
数据记录：运行参数、制程记录、焊接记录
选择用于显示的参数
您可以自行决定应在图像区中显示哪些测量值。
ü 选择用于显示的参数：
a) 在下拉菜单 [制程纪录器] 中选择条目 [当前]。
b) 点击按键 [管理]，该按键在工作窗格右下角。
ð 窗口 [管理] 弹出：
参数分组
管理
部件
氮气执行机构
轨道 1
轨道 2
(%)
取消 确认
氮气/氧气
(ppm)
加熱
HF THREE
冷却
氮气/氧气
氮气/氧气
氮气/氧气
氮气/氧气
氮气/氧气
含氧量测量点
含氧量测量点
Reflow
Reflow
Reflow
Reflow
Reflow
限制实际值
实测值
实测值
(ppm)
测量流量值
测量流量值

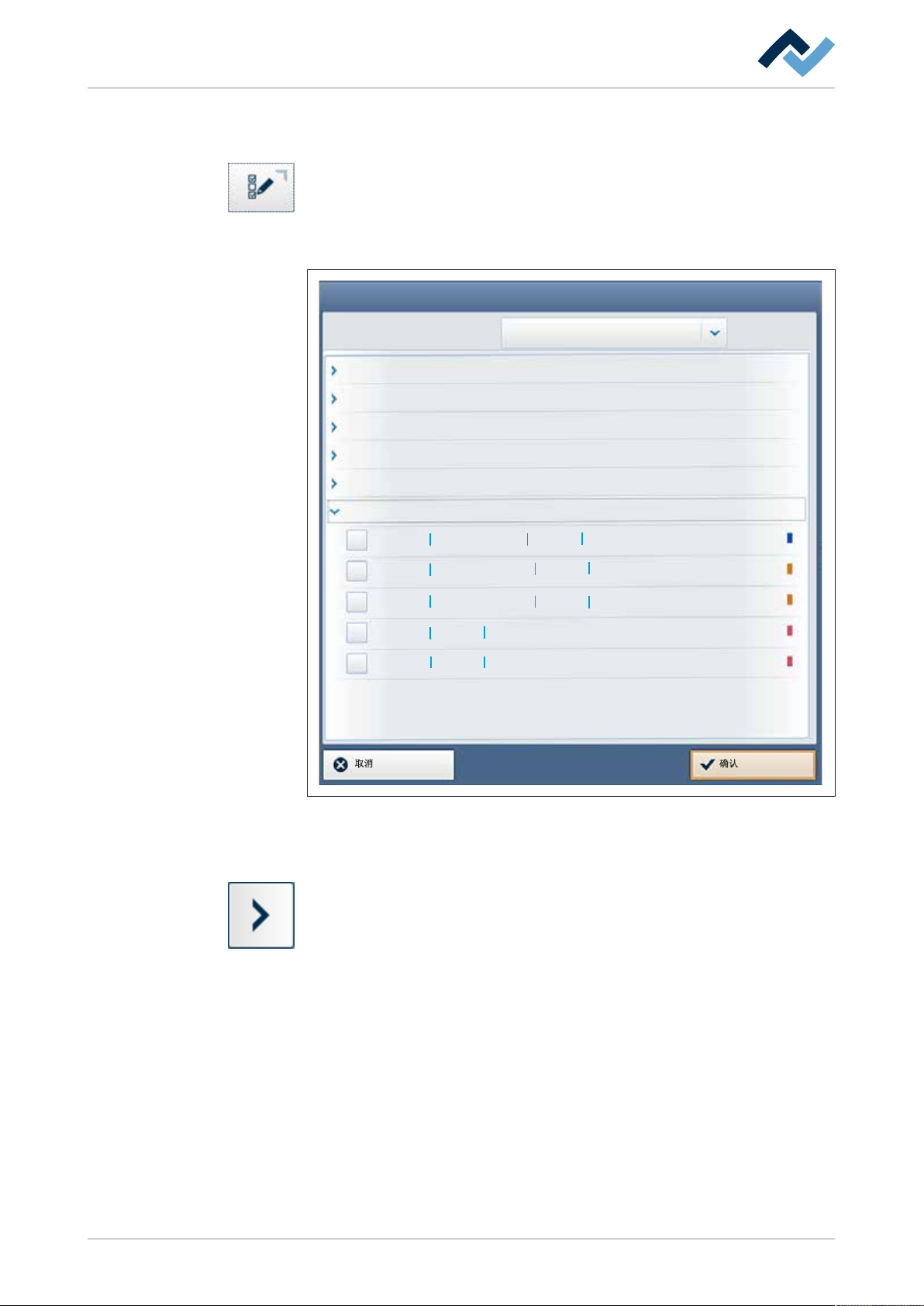

图
143: 窗口 [管理]
c) 在下拉菜单 [参数分组] 中选择条目 [部件]。
ð 现在在对话框中显示机器的组件（模块）。
ð 如果点击旁边的按钮，可以打开分组的参数。显示可显示的参数。
d) 在模块 [氮气/氧气] 中激活所需参数的复选框，例如 [测量流量值 (l/h)]。
ð 之后以相应的颜色在过程记录仪中以图形方式显示该参数。
ð 颜色显示取决于参数的单位。
e) 请按与模块 [轨道 1] / [轨道 2] / [加熱] / [冷却]
f) 在操作栏中点击按键 [确认]。
ð 关闭窗口。之后在过程记录仪中以图像显示选定的参数。
