8|
服务和保养
保养工作应该每月进行一次
8.9.5
冷却区：清洁下方和上方喷孔片
水循环 辅助材料
[
产品编号
]
工具
[
产品编号
]
热交换器的快速管接头
（内部）：
加油
Lubcon Chain Oil, bottle
500 ml
[6XOEL24-0.5]
-
小心
旋转的风扇和高温加热线圈有造成人身伤害或财产损失的风险！
ü 拆卸喷嘴板后，就可以自由接触到风扇叶轮和加热线圈。禁止在机器运行时
拆卸喷嘴板！请注意以下安全提示：
a) 打开护罩后退出 Ersasoft。
b) 关闭电脑。提示：电脑仍在运行时，请勿断开主开关！
c) 将主开关切换至 OFF 位置，并用安全锁将其锁住。
d) 让机器冷却到安全的温度。
e) 佩戴合适的防护手套。
ð 现在才能取下喷嘴板。
小心
因高温气体、有害蒸汽和冷凝物而造成的人员损伤和材料损坏！
ü 当打开处理室时，有害气体和冷凝物会跑出来！ 遵守以下安全说明：
a) 仔细阅读焊膏或助焊剂产品的安全技术数据表。
b) 使用安全技术数据表中推荐的呼吸保护设备。
c) 配戴防护手套！
为此请阅读章节 炉膛罩的开合 [}82]。
提示
缩短保养工作时间
第二组热交换器和第二组喷孔片有助于缩短保养工作时间。热交换器和喷孔片是
快速维护用维护套件的组成部分。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 316/560
8|
服务和保养
保养工作应该每月进行一次
1 2
7 7
5
6
1 1
A B
33
图

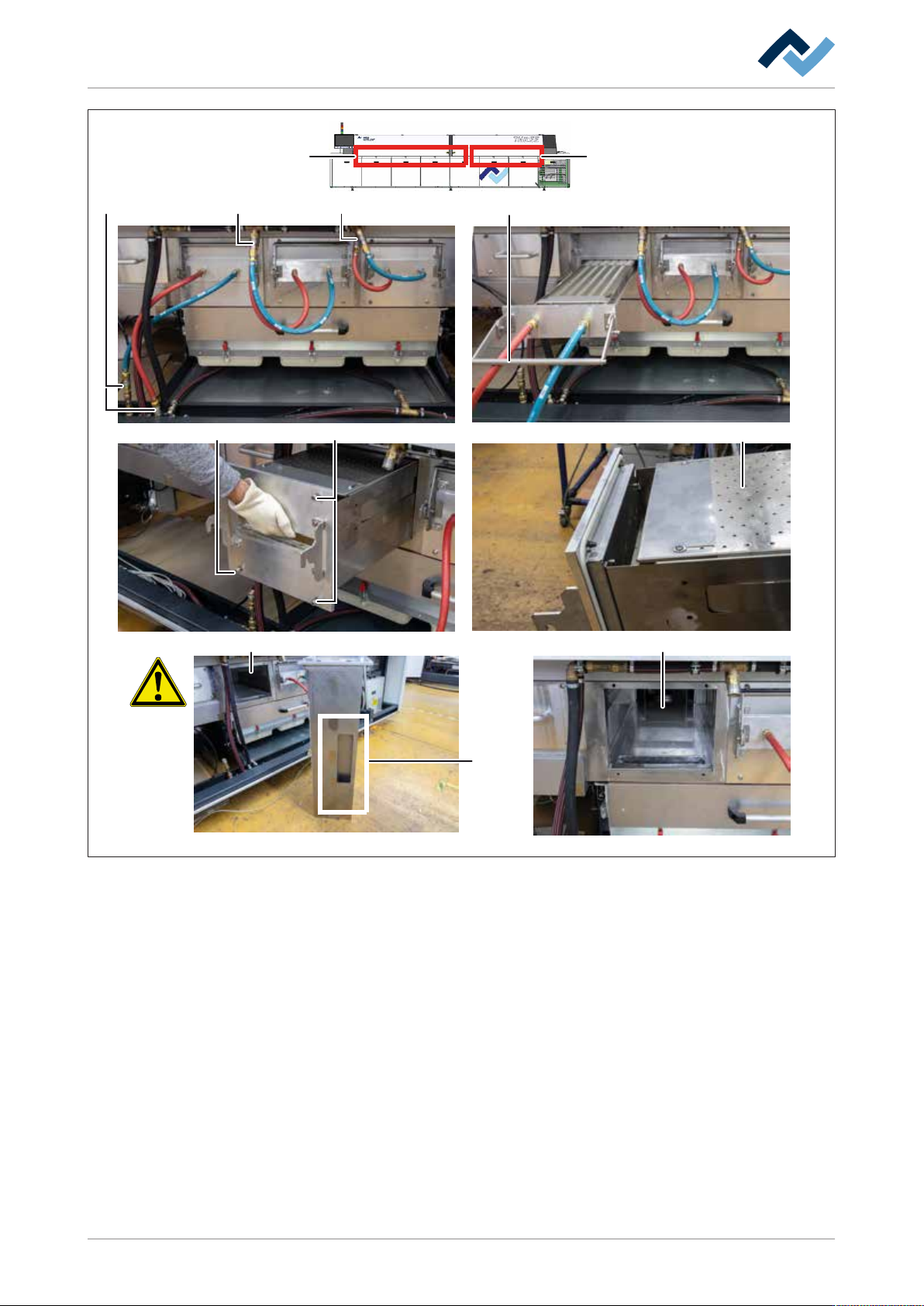

185: 拆下并清洁下方喷孔片。A：预热区，B：冷却区
下方喷孔片
ü 清洁下方喷孔片：
a) 始终清洁所有三个喷孔片！
b) 冷却机器。
c) 打开机器的护罩。
ð 如果只是轻微脏污，您可以在安装状态下清洁喷孔片的顶面。如果喷
孔片脏污严重，请按照下述步骤拆下并清洁两个面。
d)
提示：
在安装有喷孔片的情况下，请勿使用压缩空气。可能会损坏下方的
热交换器！用不含纤维的抹布清除附着的污物。
ð 如果脏污严重：
e) 拆下冷却区内的护板。
f) 打开快速接头 (1)。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 317/560
8|
服务和保养
保养工作应该每月进行一次
g) 用操纵杆 (2) 解锁热交换器。
h) 拉出热交换器并将其放在干净、耐热的衬垫上。
i) 拧下四颗螺栓 (3)、拉出冷却区 (4) 并将其放在干净、耐热的衬垫上。
j) 拆下喷孔片 (5)。
k) 使用压缩空气喷枪清洁脏污的喷孔。
l) 使用不含纤维的清洁布清洁喷孔片。
ð 如果脏污严重：
m)请使用焊膏制造商所推荐的一种清洁剂。
n) 清洁喷孔片下方的内部空间。
o) 重新装入下方喷孔片，再次锁住热交换器。
p) 在快速接头（母头）上涂抹少量润滑油，然后重新连接快速接头。
ð
提示：
请注意，左侧的
第一个冷区
有一个
凹槽
(6)！此冷却区必须安
装在位置 (7) 上！
ð 由此结束该过程。
