9| 备件和易损件 上方和下方区域 空气热交换器 2 2 1 图 212: 407839 项号 名称 产品编号 A B 1 Crincled tube KV50, 1000 mm 411931 x 2 Sealing 407839 x Ersa GmbH ' 操作说明 Hotflow THREE_26_zh|Rev. 6 373/560
9|
备件和易损件
上方和下方区域

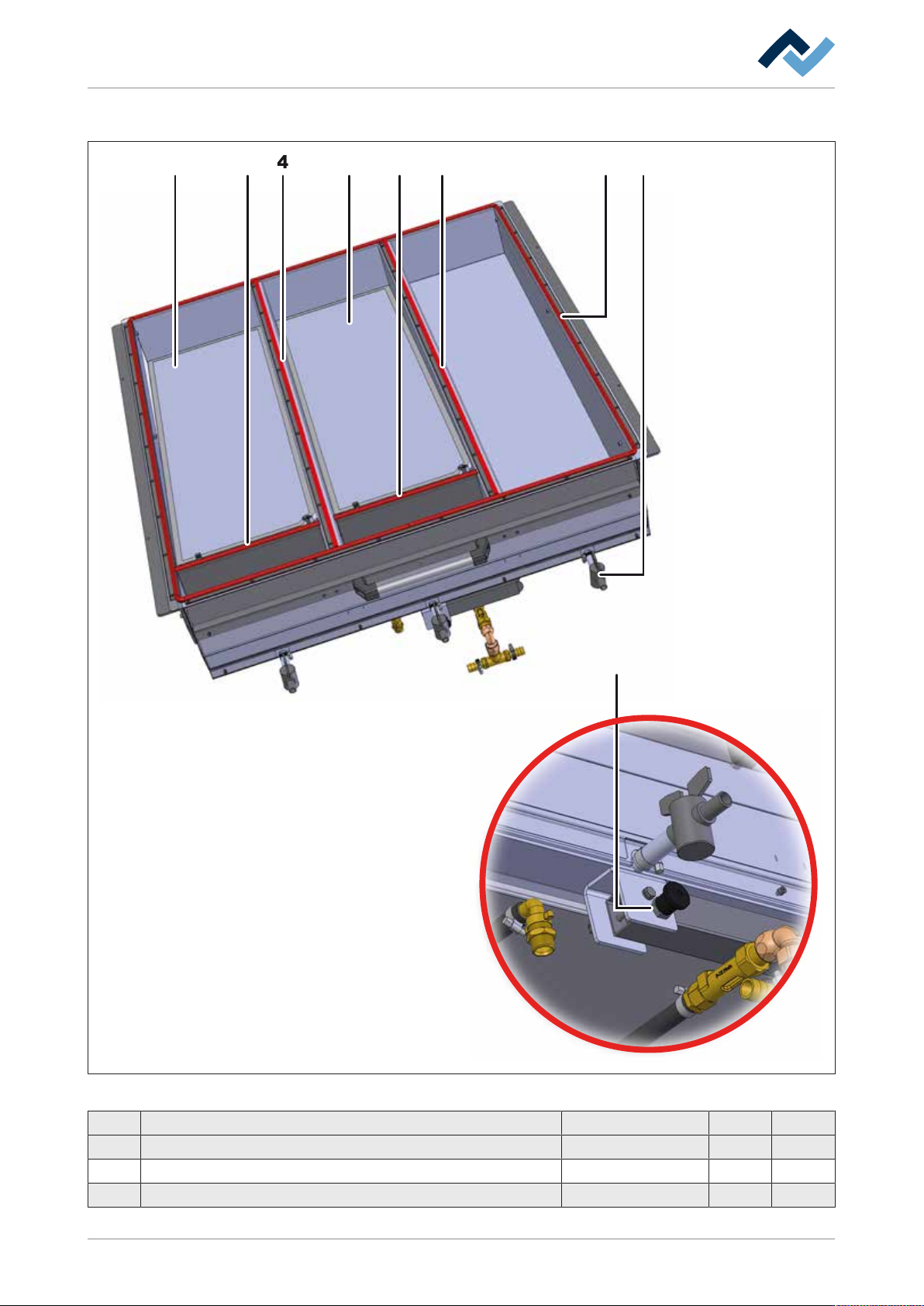

热交换器，查看
[Y]
1 2 3/4 1 4 4/5
4/6 7 4/8 4/9
图
211: 382942c
项号 名称 产品编号
A B
1 Closing tensioner 6VERGN-T2 x
2 Silicone profile 135285 x
3 Sealing, bulk stock 56366 x
4 Heat exchanger preheat zone, complete 382448 x
5 Heat exchanger preheat zone 382446 x
6 Coupling, male 252048 x
7 Ball cock, Condensate outlet, plastic 170875 x
8 Coupling, female 252047 x
9 Hose connector 3/8" 252097 x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 372/560
9|
备件和易损件
上方和下方区域
空气热交换器
2 2 1
图
212: 407839
项号 名称 产品编号
A B
1 Crincled tube KV50, 1000 mm 411931 x
2 Sealing 407839 x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 373/560
9|
备件和易损件
上方和下方区域
智能冷凝单元的抽屉
5 45 66 23
1
图
213: 374444a
项号 名称 产品编号
A B
1 Hexagonal nut M12X1,5 DIN 439 WC77.60.080 x
2 Ball cock, Condensate outlet, plastic 170875 x
3 Sealing Cooler and Filter Box 397640 x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 374/560
