9| 备件和易损件 冷却单元 9.5 冷却单元 A 1 2 2 3 4 图 218: 内部的冷却单元 A = 冷却单元的位置 项号 名称 产品编号 A B 1 Cooling aggregate, passive type, complete 383598 x 1 Cooling aggregate, active Type, complete, 400V / 11 kW 380177 x 2 Rubber bumper 6GUM…
9|
备件和易损件
冷却装置、基础软管连接件
9.4
冷却装置、基础软管连接件
1
图
217: 380524a
项号 名称 产品编号
A B
1 Hose connector 239820 x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 378/560
9|
备件和易损件
冷却单元
9.5
冷却单元
A
1 2 23 4
图
218: 内部的冷却单元
A = 冷却单元的位置
项号 名称 产品编号
A B
1 Cooling aggregate, passive type, complete 383598 x
1 Cooling aggregate, active Type, complete, 400V / 11 kW 380177 x
2 Rubber bumper 6GUMPUF4040C x
3 Thermocouple 1x NiCr-Ni, L=200, Ø 2 mm 393702 x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 379/560
9|
备件和易损件

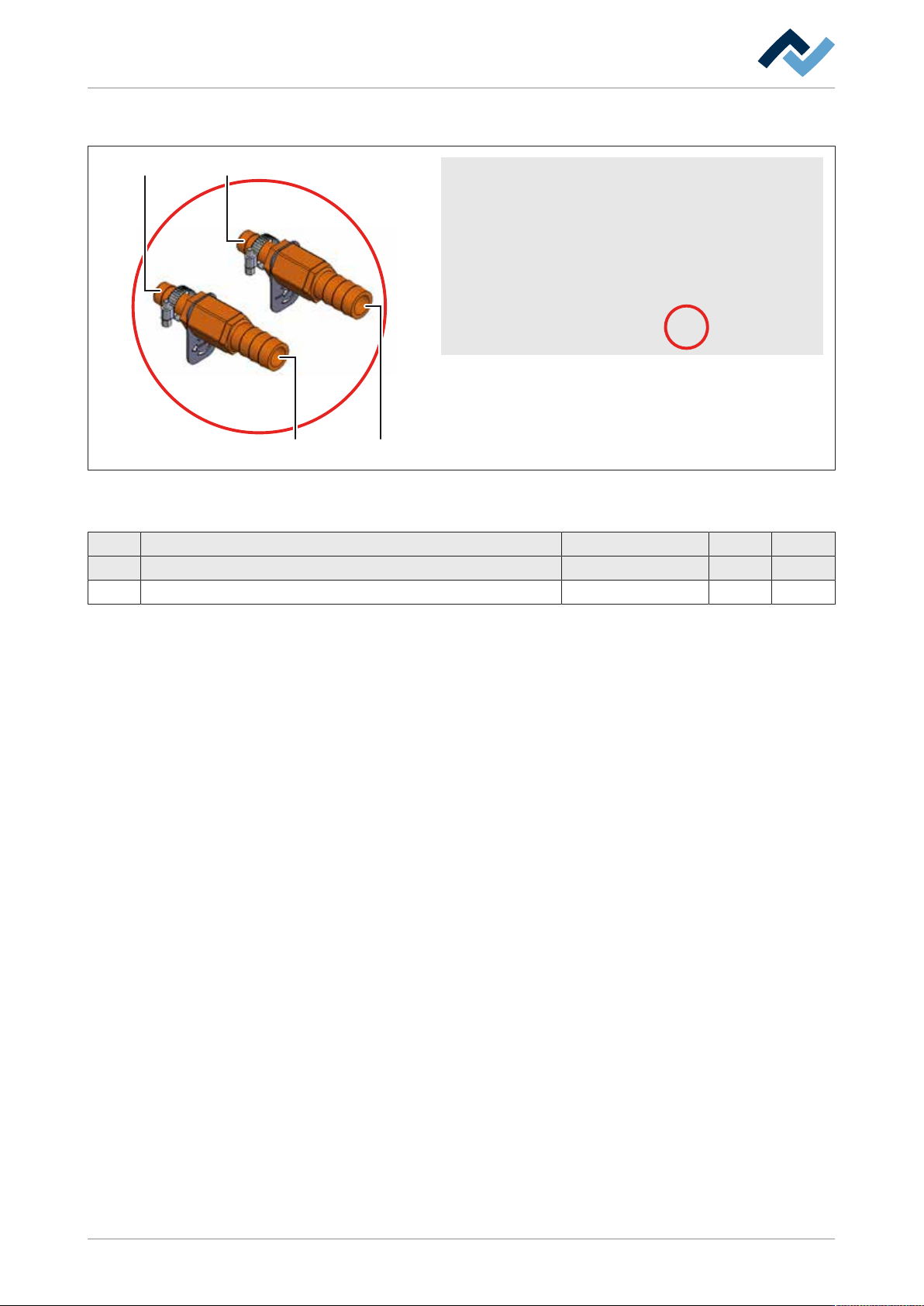

外部冷却装置，连接
9.6
外部冷却装置，连接
1
2
1
2
图
219: 382107a
项号 名称 产品编号
A B
1 Hose connector 239826 x
2 Hose connector 3/4" 278199 x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 380/560
