9|
备件和易损件
输送系统
9.9.4
固定横梁
概览
V
图
225: 第一和第三固定横梁：A= 372687a；第四固定横梁：B= 372897
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 386/560
9|
备件和易损件
输送系统
查看
[X]
、查看
[V]
1
4
4/5 4/5 4
4/5
4/54
4
1
2 3
3 2
V
图
226: 第一和第三固定横梁：A= 372687a；第四固定横梁：B= 372897
项号 名称 产品编号
A B
1 Sealing ring, copper 153612 x
2 Angular swivel screw connection 6BO375 x
3 Lubricant applicator vleece 108962 x
4 Bearing 625 2Z 6LA625ZZ x
5 Deflection pulley 372640 x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 387/560
9|
备件和易损件
输送系统
查看
[Y]
11
1 1

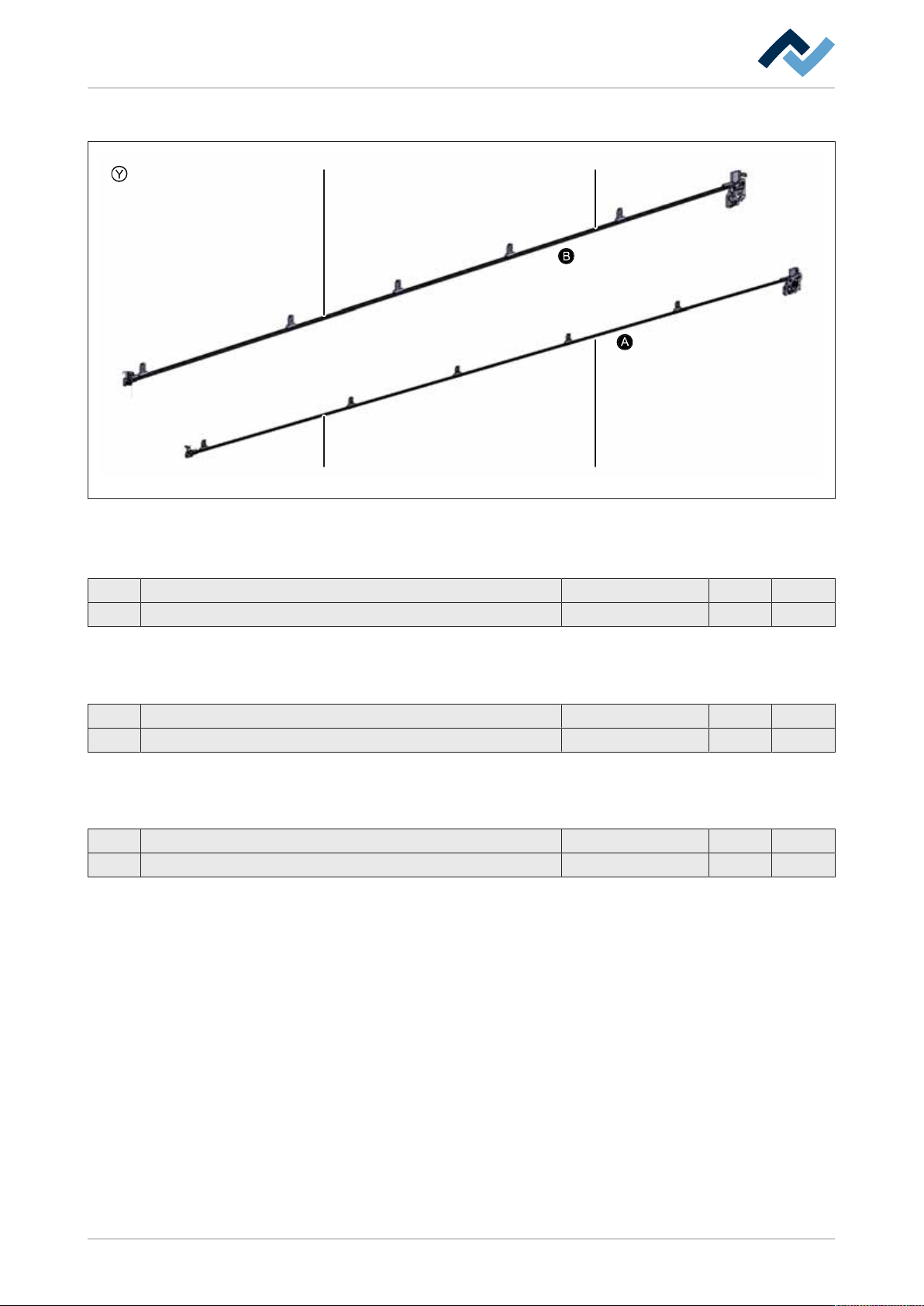

图
227: 第一和第三固定横梁：A= 372687c；第四固定横梁：B= 372897
Hotflow 3/16
项号 名称 产品编号
A B
1 Conveyor rail 382796 x
Hotflow 3/20
项号 名称 产品编号
A B
1 Conveyor rail 372322 x
Hotflow 3/26
项号 名称 产品编号
A B
1 Conveyor rail 379494 x
