9| 备件和易损件 输送系统 9.9.5 活动横梁 概览 V 图 229: 第二活动横梁： A= 372890a ；第三活动横梁： B= 372678 ；最后一根活动横梁： C=372892 Ersa GmbH ' 操作说明 Hotflow THREE_26_zh|Rev. 6 390/560
9|
备件和易损件
输送系统
查看
[W]
、查看
[Z]
1 2 3/4 4 4 3/4 4 3/4 5
6 23/4 4 43/4 4 3/4 5
图
228: 第一和第三固定横梁：A= 372687d；第四固定横梁：B= 372897
项号 名称 产品编号
A B
1 Torsion Spring left 6FEDT-19264L x
2 Bearing 6LA61905-2RS x
3 Deflection pulley 372640 x
4 Bearing 625 2Z 6LA625ZZ x
5 Chain wheel 372624 x
6 Torsion Spring right 6FEDT-19264R x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 389/560
9|
备件和易损件
输送系统
9.9.5
活动横梁
概览
V
图

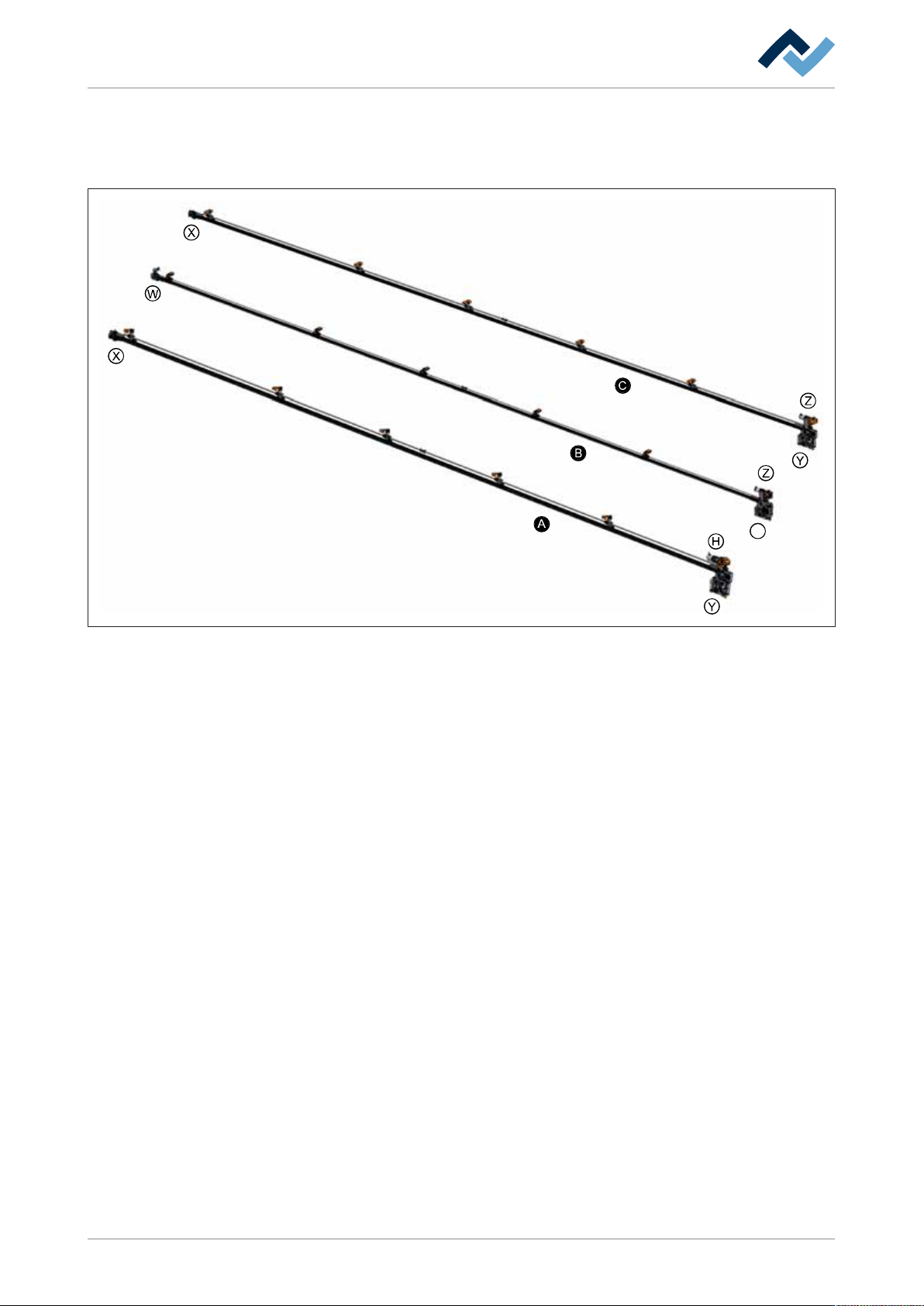

229: 第二活动横梁：A= 372890a；第三活动横梁：B= 372678；最后一根活动横梁：C=372892
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 390/560
9|
备件和易损件
输送系统
查看
[H]
、查看
[V]
、查看
[Y]
和
查看
[Z]
1 2
V
4
124
5/6
5/6
1
5/6
3
3
3
7 7/8 7 7/8 9 10 11 12 7/8 7
7 7/8 77/89 11 12 77/813
14 15
7 7/8 7 7/8 9 10 11 12 7/8 7
图
230: 第二活动横梁：A= 372890b；第三活动横梁：B= 372678；最后一根活动横梁：C=372892
项号 名称 产品编号
A B
1 Intec motor PCSe80 369341 x
2 Motor mounting plate outlet 372651 x
3 Spur gear 20490 x
4 Counterpart toothed rack guiding outlet 372652 x
5 Spur gear 17337 x
6 Feather key DIN 6885 A 4x4x14 6PSF4X4X14A x
7 Bearing 625 2Z 6LA625ZZ x
8 Deflection pulley 372640 x
9 Chain wheel 372624 x
10 Torsion Spring right 6FEDT-19264R x
11 Loose bearing driving plate right 372653 x
