9| 备件和易损件 中心支架 9.10.2 中央支撑件横梁 概览 V 图 234: 373292a Ersa GmbH ' 操作说明 Hotflow THREE_26_zh|Rev. 6 397/560
9|
备件和易损件
中心支架
9.10
中心支架
9.10.1
中央支撑件基底
1

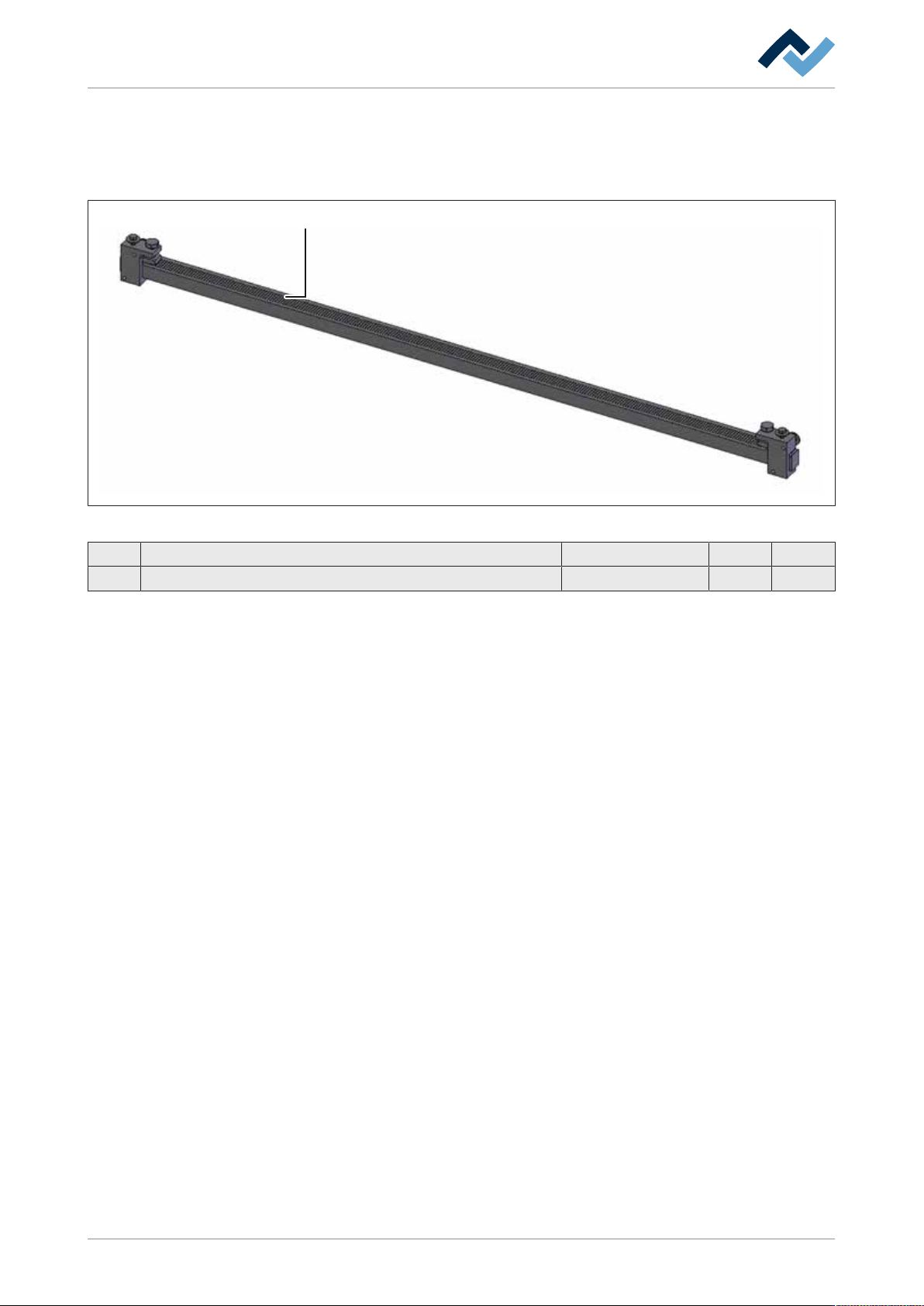

图
233: 373168a
项号 名称 产品编号
A B
1 Precision steel strip 25 x 0,04 mm 378346 x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 396/560
9|
备件和易损件
中心支架
9.10.2
中央支撑件横梁
概览
V

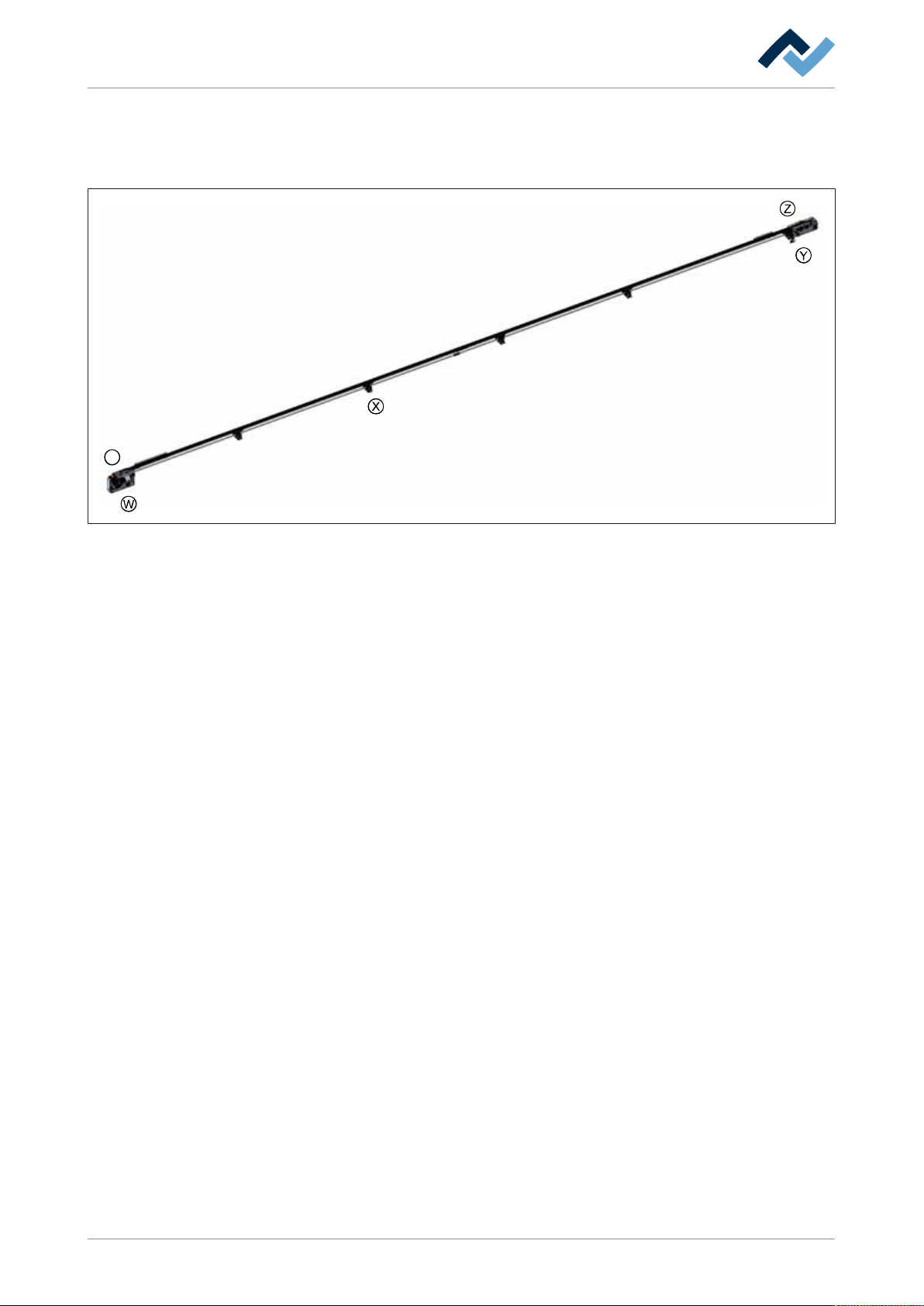

图
234: 373292a
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 397/560
9|
备件和易损件
中心支架
查看
[V]
V
1/2
3
1/2
1/2 4
5 6 72
2
2

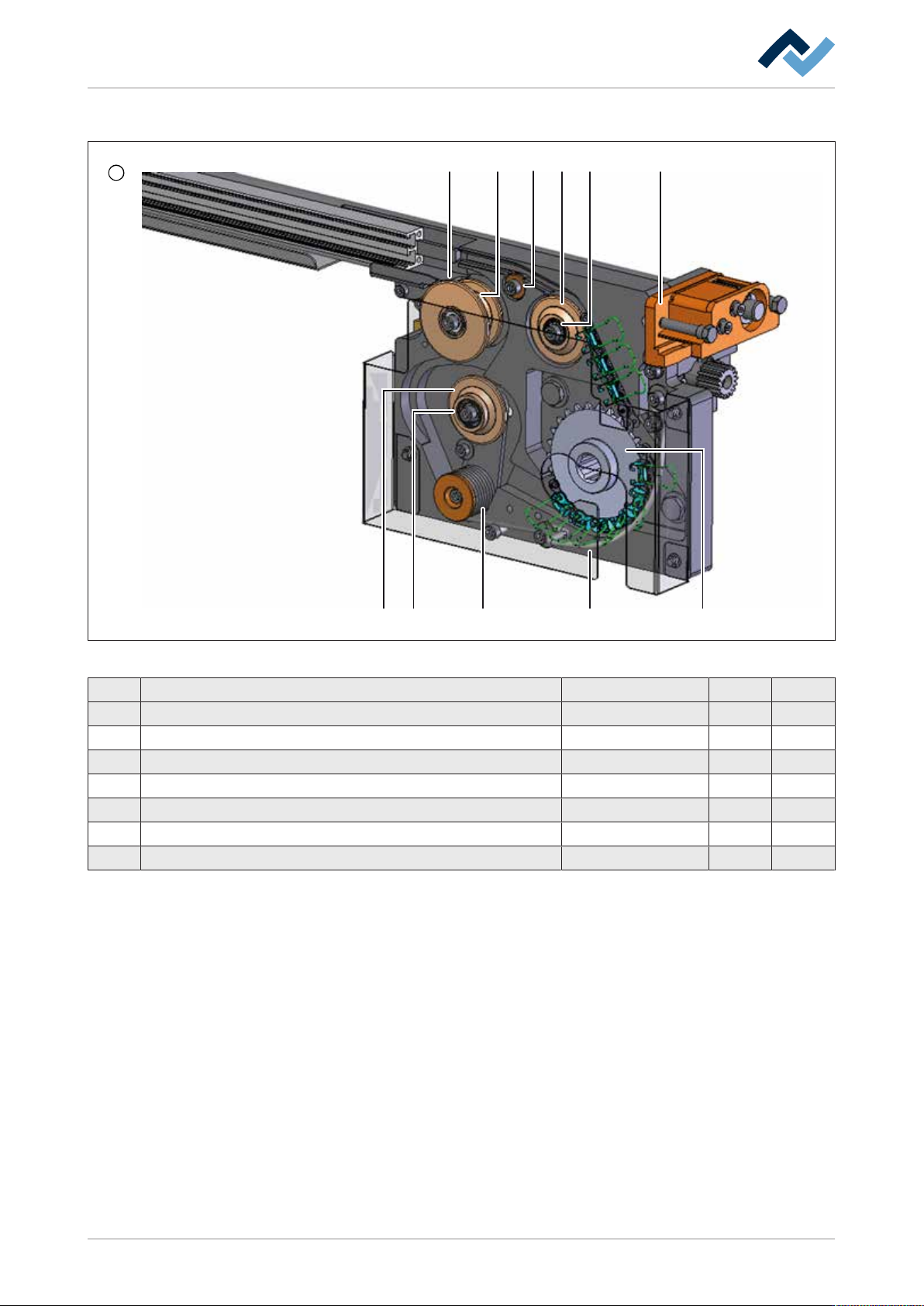

图
235: 373292b
项号 名称 产品编号
A B
1 Deflection roller Ø=40 373183 x
2 Bearing 625 2Z 6LA625ZZ x
3 Deflection roller small 373190 x
4 Guiding deflection plate outlet CS 373237 x
5 Torsion Spring right 6FEDT-19264R x
6 Wire deflection outlet cs hardened 373226 x
7 Chain wheel 372624 x
