9| 备件和易损件 热解 9.14 热解 概览 图 245: 393667a Ersa GmbH ' 操作说明 Hotflow THREE_26_zh|Rev. 6 408/560
9|
备件和易损件
抽吸装置
9.13
抽吸装置
1 2
图
243: 377550a
项号 名称 产品编号
A B
1 Hose clamp Ø150 mm 6SK150 x
2 Push-in plug od=50mm with bore 382218 x
1 2
图
244: 375440, 375442
项号 名称 产品编号
A B
1 Metal filter, stainless, 750 x 102 x 22 375440 x
2 Metal filter, stainless, 770 x 226 x 22 375442 x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 407/560
9|
备件和易损件
热解
9.14
热解
概览
图
245: 393667a
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 408/560
9|
备件和易损件
热解
查看
[W]
12 7
2
45 3 6 6

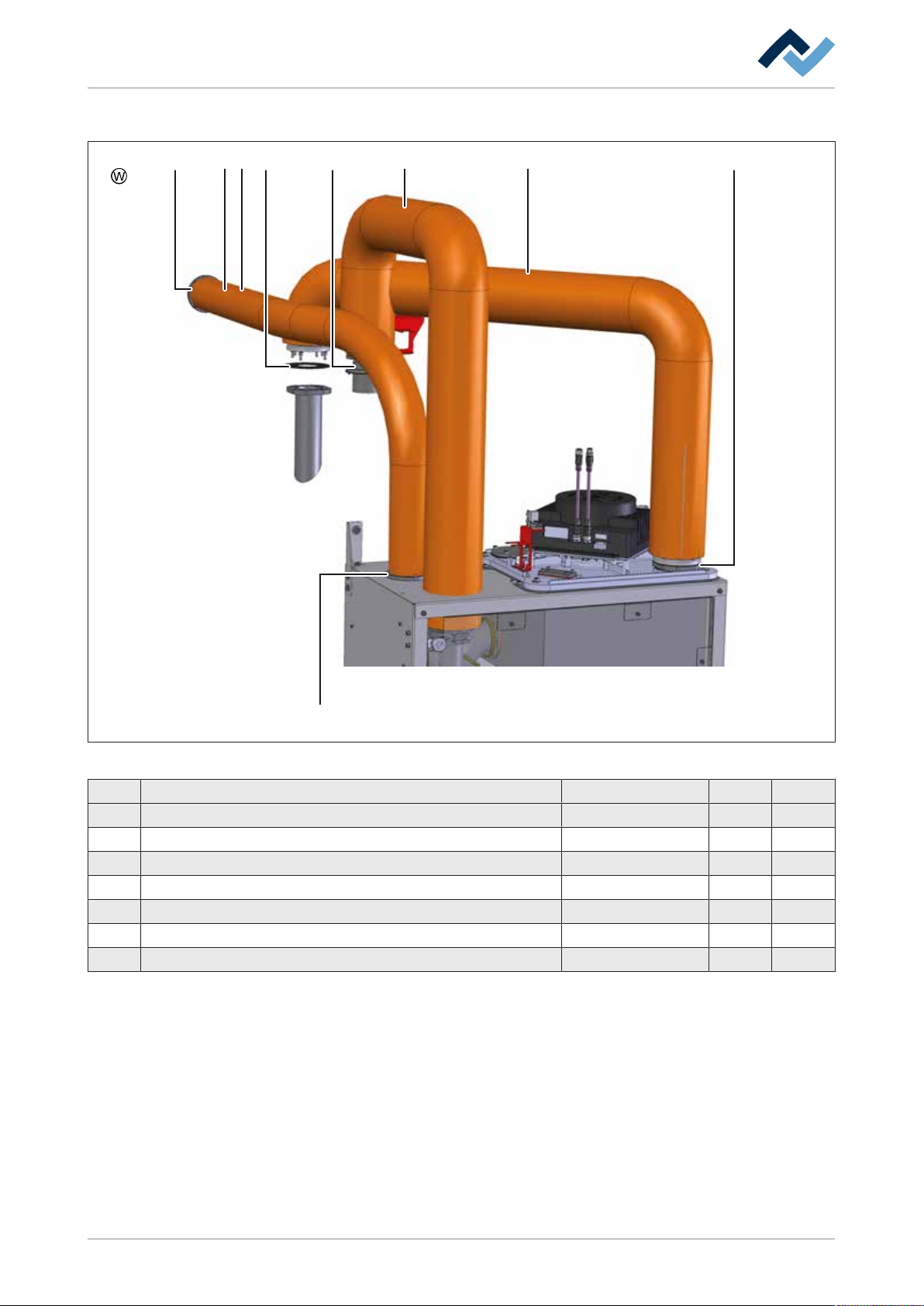

图
246: 393667b
项号 名称 产品编号
A B
1 Center ring KF50
(1)
357899 x
2 Hose clamp 59418 x
3 Hose D-60, bulk stock 166556 x
4 Crincleled tube DN50, L=1050, insulated 410210 x
5 Tube UNI M9 D80 to 310°C 362999 x
6 Sealing
(1)
407839 x
7 Crincleled tube KF50, insulated, 1500 mm 402866 x
(1)
提示：
如果组件 [Center ring KF50 / 357899] 和 [Sealing / 407839] 因保养而被
拆出，则必须用新的零件替换此组件。
