9|
备件和易损件
热解
查看
[W]
12 7
2
45 3 6 6
图
246: 393667b
项号 名称 产品编号
A B
1 Center ring KF50
(1)
357899 x
2 Hose clamp 59418 x
3 Hose D-60, bulk stock 166556 x
4 Crincleled tube DN50, L=1050, insulated 410210 x
5 Tube UNI M9 D80 to 310°C 362999 x
6 Sealing
(1)
407839 x
7 Crincleled tube KF50, insulated, 1500 mm 402866 x
(1)
提示：
如果组件 [Center ring KF50 / 357899] 和 [Sealing / 407839] 因保养而被
拆出，则必须用新的零件替换此组件。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 409/560
9|
备件和易损件
热解
查看
[X]
4 16 4 9
10
8 12
23 115
4

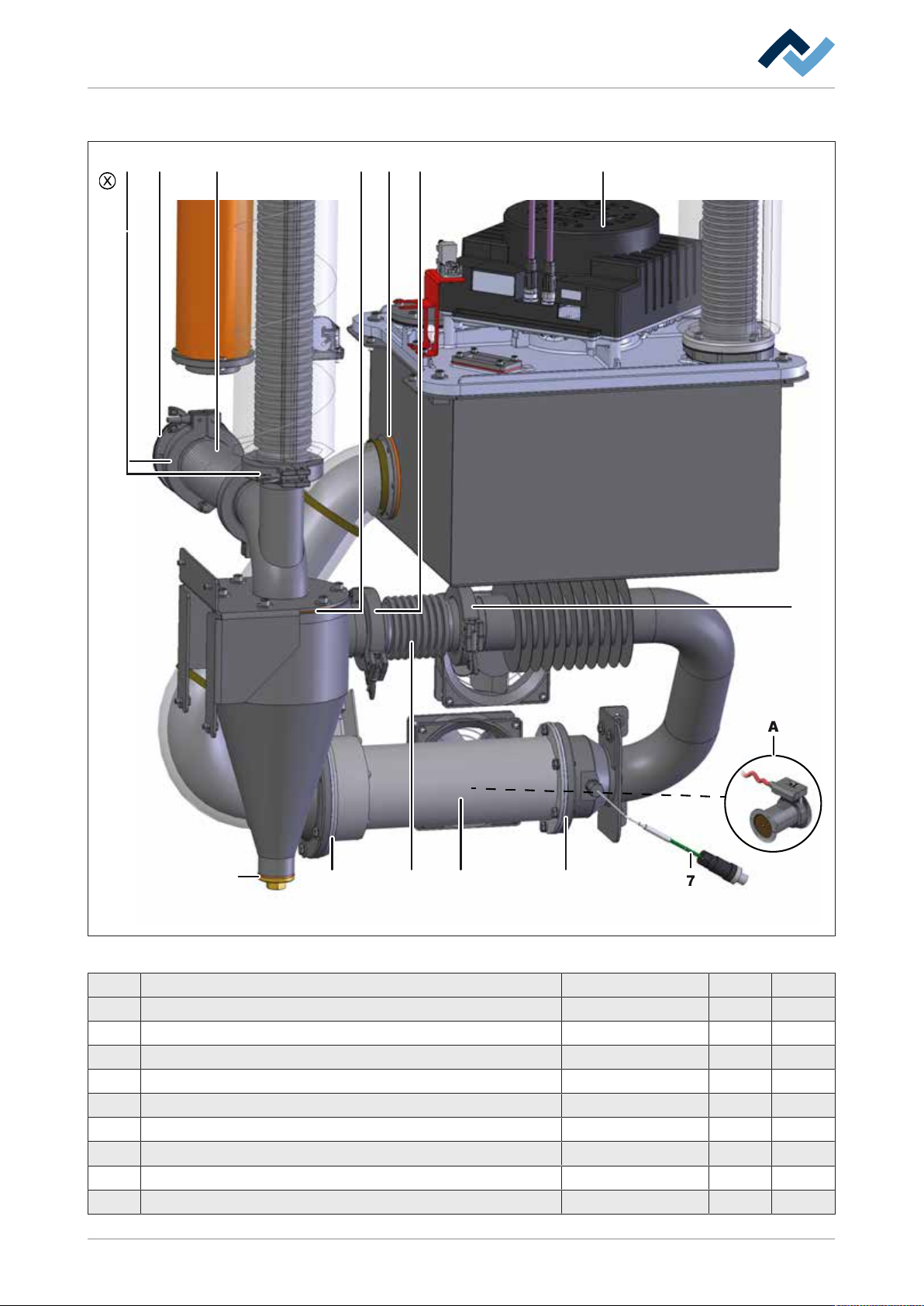

图
247: 393667c
项号 名称 产品编号
A B
1 Gasket HAT 5000 DF 361167 x
2 Sealing (outlet) Air heater LE 1000 387769 x
3 Sealing (Inlet) Air heater LE 1000 387770 x
4 Center ring KF50 357899 x
5 Spring bellows kf50 100 mm 379334 x
6 Flat sealing, 700°C 361303 x
7 Thermocouple, pre-assembled 401733 x
8 Sealing 141419 x
9 Fan unit, controlled, 3000 rpm, without heater 380275 x
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 410/560
9|
备件和易损件
热解
项号 名称 产品编号
A B
10 Copper ring 360429 x
11 Heating cartridge Type 10000 DF-R HT, 15 kW
(1)
403329 x
11 Heating element for Air Heater PH95, 15 kW
(2)
413371 x
12 Crinkeled tube KF50 stainless steel 250 mm 365857 x
(1)
提示：电流变体，请参见图 [A]
(2)
提示：第一个系列的变体。
小心
运行方向不正确可能导致故障和材料损坏！
ü 如已更换风扇电机或整个风扇装置：
a) 更换后，目视检查风扇的转动方向。
ð 风扇须逆时针转动！
ð 如果转动方向不正确：
b) 请勿将机器重新投入运行！并由训练有素的专业人员调整转动方向！
