4| 运输，安装，储存，清理 对机器进行装置。 1 2 3 max. 100 m m 图 17: 预先调整可调脚杯。用两颗螺栓固定内管。 ü 预调整垫脚： a) 松开两只螺栓 (1) 。 b) 将内部的硬管（ 2 ）拔出至所需的位置，以设定机器高度。 c) 旋入并拧紧两只螺栓 (1) 。 危险 事故危险！ a) 内管在位置 2 上最大允许拉出 100 mm ！ b) 改装完成后重新拧入所有螺栓并拧紧。 c) 运输前始终抬起机器！禁…
4|
运输，安装，储存，清理
对机器进行装置。
4.8.3
设置机器高度
预先调整机器高度
ü 机器的高度可在约 100 mm 的范围内上下调整。
a) 拆除可调支脚范围的护板或打开护板门。
b) 用叉车抬起机器，并采取措施防止坠物。
c) 按下述方式预先调整所有的可调脚杯。这时候，请不要进入吊起的重物下
方。
图
16: 抬起机器
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 58/560
4|
运输，安装，储存，清理
对机器进行装置。
1 2
3
max. 100 mm
图
17: 预先调整可调脚杯。用两颗螺栓固定内管。
ü 预调整垫脚：
a) 松开两只螺栓 (1)。
b) 将内部的硬管（2）拔出至所需的位置，以设定机器高度。
c) 旋入并拧紧两只螺栓 (1)。
危险
事故危险！
a) 内管在位置 2 上最大允许拉出 100 mm！
b) 改装完成后重新拧入所有螺栓并拧紧。
c) 运输前始终抬起机器！禁止在可调支脚负重状态下移动机器！
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 59/560
4|
运输，安装，储存，清理
对机器进行装置。
4.8.4
机器的找正
可能有必要进行机器多次的对准。对准后，检查之前进行的步骤，并在必要时
调整有关可调支脚。继续调整机器，直到你们已经达到一个可以接受的结果为
止。
在横向方向上找正机器
ü 横向方向上的找正：
a) 将精密水平尺 (1) 横向放在齿条 (2) 上。
b) 使用开口扳手通过垫脚对机器进行大致的找正。
c) 对所有现有齿条重复上述过程。
ð 继续在纵向方向上找正。
21
图

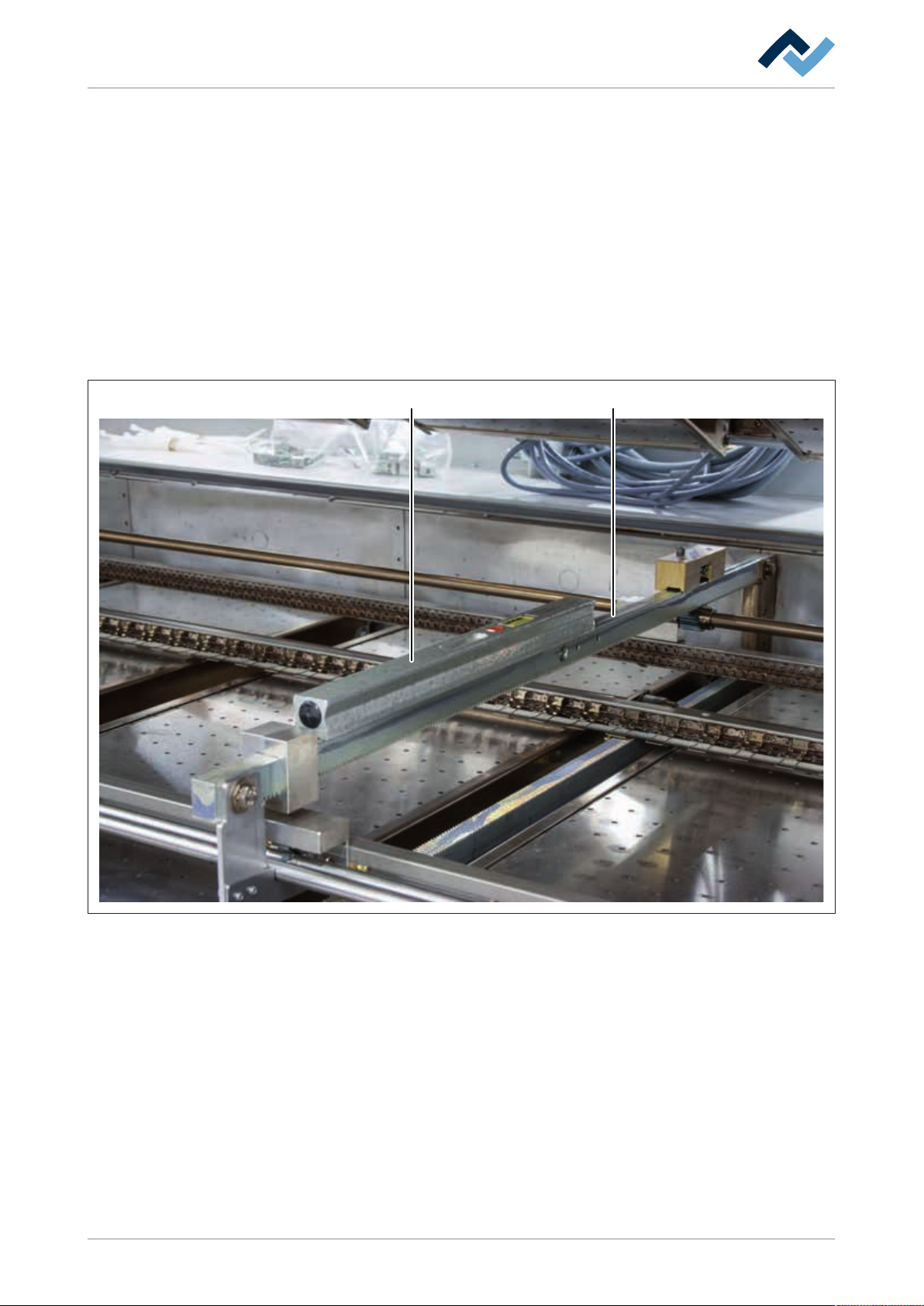

18: 横向方向上的找正：将水平尺放在宽度调节器的齿条上。
在纵向方向上找正机器
ü 纵向方向上的找正：
ü 将校准尺 (3) 防止在相邻的两根齿条上。
a) 将精密水平尺 (1) 纵向放在校准尺 (3) 上。
b) 使用开口扳手通过垫脚对机器进行大致的找正。
c) 对所有齿条重复上述过程。
ð 至此，整个过程执行完毕。
