4| 运输，安装，储存，清理 对机器进行装置。 2 2 1 3 图 19: HF4_ 机器 _ 找正 _02 拧紧埋头螺母 ü 对准之后： a) 用开口扳手将所有可调节支脚上的埋头螺母拧紧。 ð 此时该程序完成。 Ersa GmbH ' 操作说明 Hotflow THREE_26_zh|Rev. 6 61/560
4|
运输，安装，储存，清理
对机器进行装置。
4.8.4
机器的找正
可能有必要进行机器多次的对准。对准后，检查之前进行的步骤，并在必要时
调整有关可调支脚。继续调整机器，直到你们已经达到一个可以接受的结果为
止。
在横向方向上找正机器
ü 横向方向上的找正：
a) 将精密水平尺 (1) 横向放在齿条 (2) 上。
b) 使用开口扳手通过垫脚对机器进行大致的找正。
c) 对所有现有齿条重复上述过程。
ð 继续在纵向方向上找正。
21
图
18: 横向方向上的找正：将水平尺放在宽度调节器的齿条上。
在纵向方向上找正机器
ü 纵向方向上的找正：
ü 将校准尺 (3) 防止在相邻的两根齿条上。
a) 将精密水平尺 (1) 纵向放在校准尺 (3) 上。
b) 使用开口扳手通过垫脚对机器进行大致的找正。
c) 对所有齿条重复上述过程。
ð 至此，整个过程执行完毕。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 60/560
4|
运输，安装，储存，清理
对机器进行装置。
2 21 3
图
19: HF4_机器_找正_02
拧紧埋头螺母
ü 对准之后：
a) 用开口扳手将所有可调节支脚上的埋头螺母拧紧。
ð 此时该程序完成。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 61/560
4|
运输，安装，储存，清理
对机器进行装置。
4.8.5
拆下模块的运输保险装置
运输之前已固定了以下模块：
– "Smart elements"工艺废气净化装置（选件）
– 内部的冷却单元（选件）
–
提示：
运输固定设施始终带有黄色漆！
21
3 4
3
4

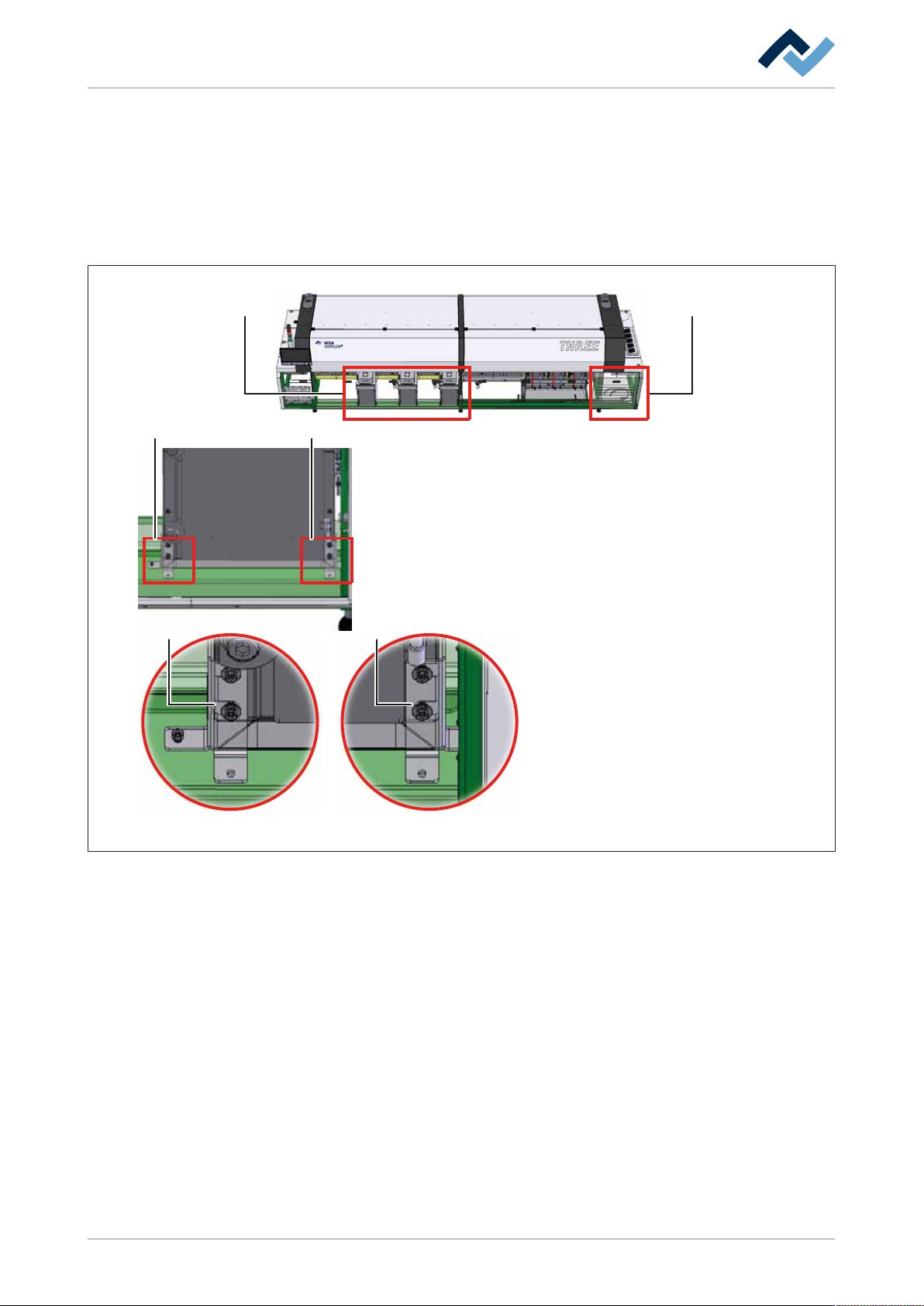

图
20: [Smart Elements] 型模块 (1) 和内部冷却单元（选装件）(2) 均配有运输保险装置。
ü 将所有运输保险装置移除：
a) 拆除机器操作侧的所有护板。
b) 拆除 [Smart Elements] 型模块的运输保险装置。
ð
提示：
根据机器规格不同，最多可能有四个 [Smart Elements] 型模
块！
ð 提示：运输保险装置可以安装在左侧 (3) 或右侧 (4)！
c) 请务必使用合适的工具拆下所有运输保险装置！
d) 拆下内部冷却单元（选装件）的运输保险装置 (2)。
e) 保管好运输保险装置，以便日后使用！
f) 重新挂入所有护板，并锁住。
ð 由此结束该过程。
