4| 运输，安装，储存，清理 准备好运行外部冷却水供应（选项） 4.10 准备好运行外部冷却水供应（选项） 提示： 外部冷却水供应设备为选项。 小心 错误连接或错误操作可能导致财物损失！ ü 在连接外部冷却系统之前： a) 阅读现场冷却单元的操作说明书！ b) 请特别留意说明书中列出的安全提示！ c) 必须遵守 [ 技术参数 ] 一章中的外部冷却前提！ Ersa GmbH ' 操作说明 Hotflow THREE_26_z…
4|
运输，安装，储存，清理
准备好运行内部冷却单元
8 9 10
11 12

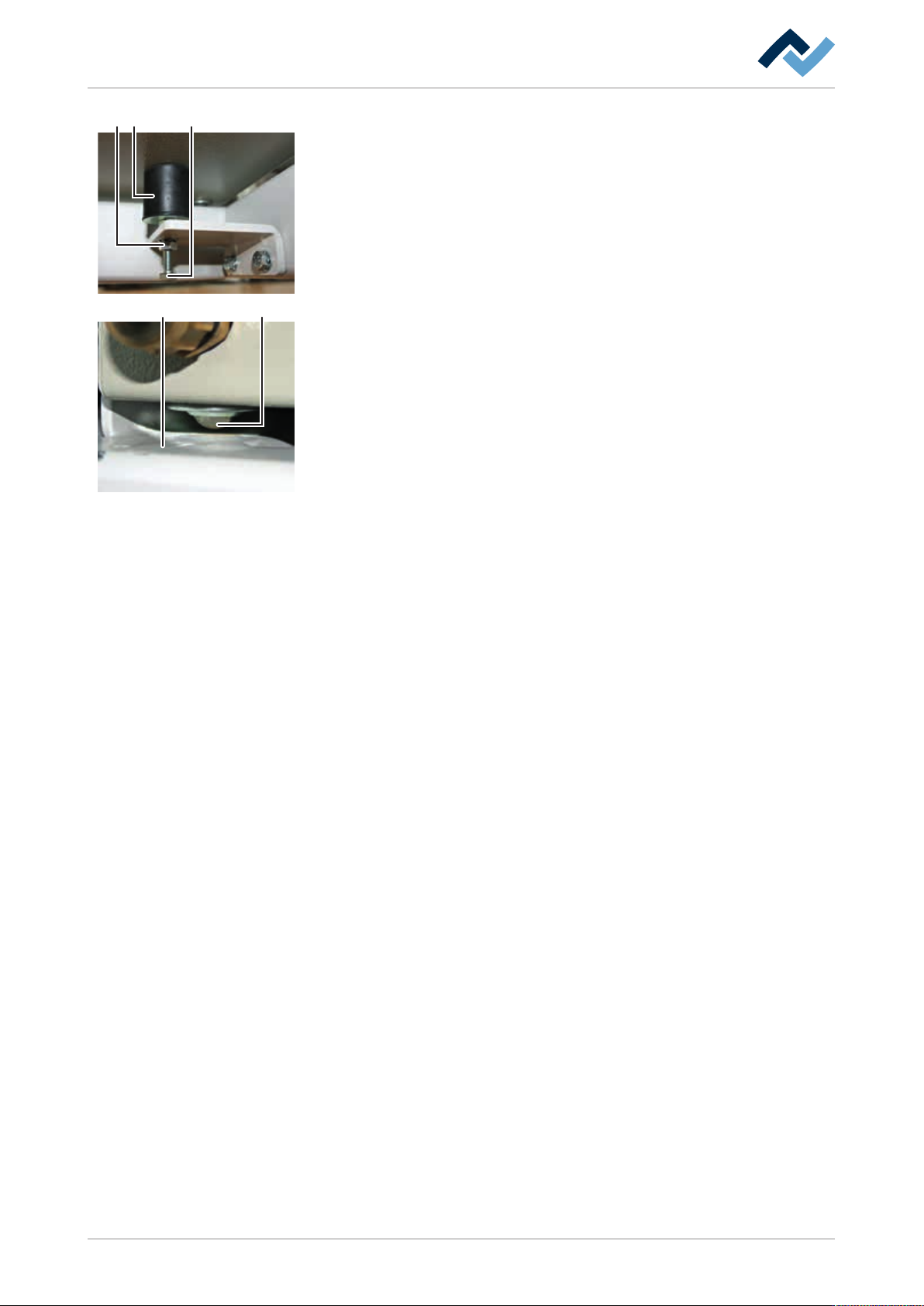

ü 抬升冷却单元需要一名助手：
a) 松开橡胶减震垫 (9) 的锁紧螺母 (8)。
b) 让助手轻轻抬起冷却单元，以释放橡胶减震垫。
c) 将六角螺栓 (10) 拧紧约 10 mm。
d) 对其他两个橡胶减震垫重复上述过程。
e) 请确保冷却单元保持水平。
ð 只要三颗球体 (12) 均位于支撑梁 (11) 上方约 10 mm 处，高度即已足
够。
f) 重新拧紧所有锁紧螺母 (8)。
g) 重新装上护板。
ð 至此，整个过程执行完毕。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 64/560
4|
运输，安装，储存，清理
准备好运行外部冷却水供应（选项）
4.10
准备好运行外部冷却水供应（选项）
提示：
外部冷却水供应设备为选项。
小心
错误连接或错误操作可能导致财物损失！
ü 在连接外部冷却系统之前：
a) 阅读现场冷却单元的操作说明书！
b) 请特别留意说明书中列出的安全提示！
c) 必须遵守 [技术参数] 一章中的外部冷却前提！
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 65/560
4|
运输，安装，储存，清理
准备好运行外部冷却水供应（选项）
连接并启动冷却机组

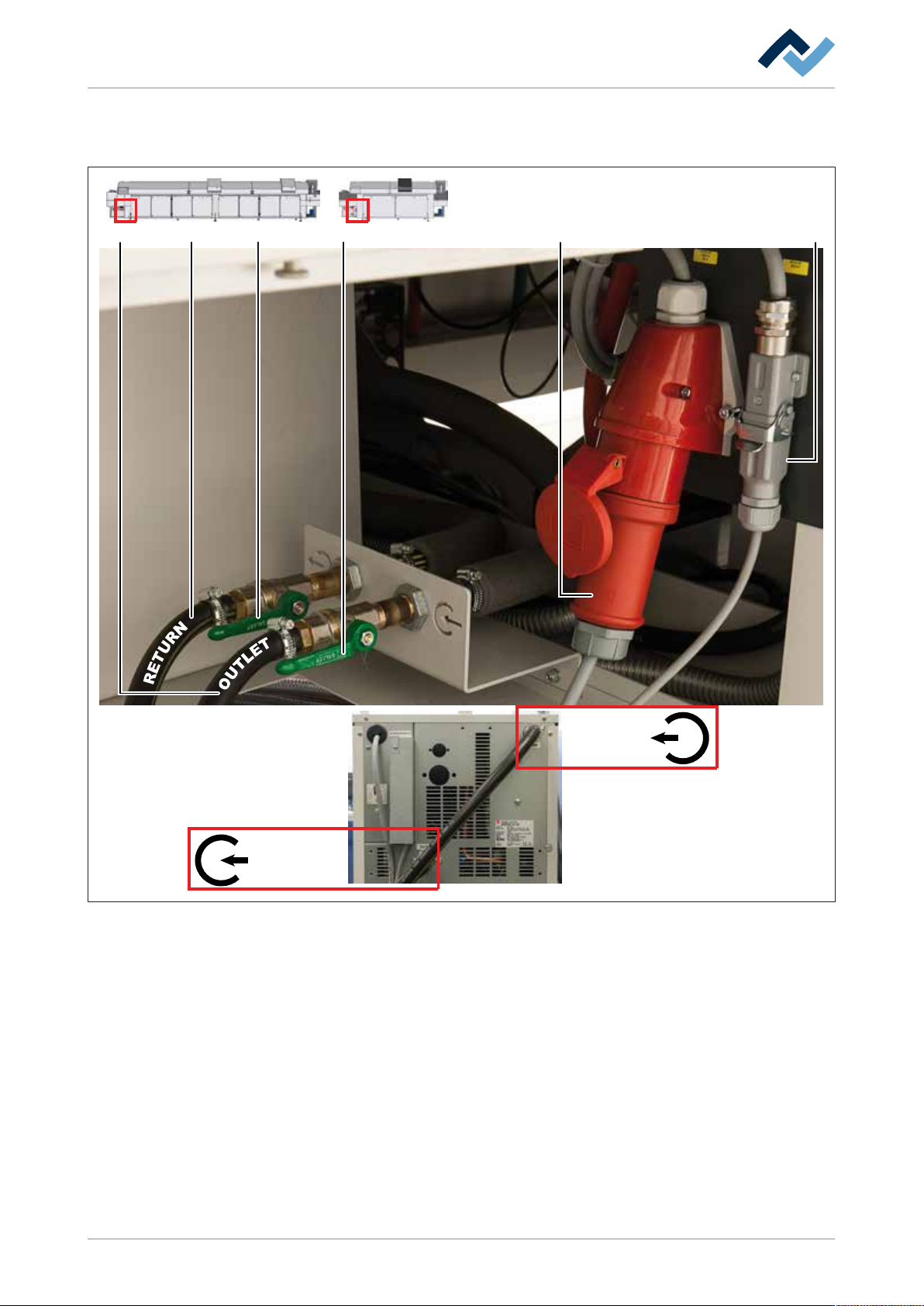

冷却机组的接口位于背面的机器出口处。
1 5 5
RETURN
OUTLET
3 42
图
21: 连接冷却机组。如图所示，将机器和机组与软管 (1) 和 (2) 相连。
ü 将冷却机组连接到机器上：
a) 取下机器出口处的盖板。
b) 如图所示连接软管 (1) 和 (2)。
c) 如图所示打开旋塞 (5)。
d) 连接电源 (3)。
e) 连接接口 (4)。
f) 重新装上盖板。
g) 启动冷却机组。
ð 主开关位于机组的背面。
ð 至此，整个过程执行完毕。
