运输，安装，储存，清理
连接机器
4.11
连接机器
本节将介绍电气连接以及与供应和处理设施的连接。所述工作只能由训练有素
的专业人员或专家进行。
提示
泄漏电流可能为大于
10mA
的直流或交流电！
将机器接入运营商供电网络的操作只能由经过适当培训的专业人员执行！
a) 请遵守 EN 60204-1 关于泄漏电流为大于 10mA 直流 或 交流电的额外要求！
b) 请勿在没有永久连接保护接地导体的情况下操作机器！
危险
可能会对人员和材料造成损害！
a) 在对机器本身或其各个电气设备进行操作时，必须要遵守当地的事故防预、
安全和环境保护方面的法律规范。
b) 确定管道已经被放置好，避免发生绊倒人的意外！
c) 正确组装所有防护和安全设备。
为此请同样阅读章节 技术数据 [}21] 以及随附的电路图
4.11.1
电路连接的准备
危险
电压危险！
电击可导致重大伤亡！
ü 在电路系列或机器上的操作部件的工作只能由电力技师或受过培训的人员并
且在电力技师监督指导下按照电技术规范进行操作。
a) 根据 VDE 0022 标准的要求，系统的操作人员和安装人员有责任要遵守 EVU
和 VDE 的规定。
小心
财产损失危险！
ü 如果通过主开关断开了机器，则您不允许立即重新接通它：
a) 请在断开之后至少等待三分钟！
b) 之后才能重新接通机器！
ð 如果未注意这一点，可能损坏机器的电子装置、电脑和 UPS！
当开关处于ON的位置时，面板不会被打开！
a) 将主开关调到OFF的位置上。
b) 打开控制柜。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 67/560
4|
运输，安装，储存，清理
连接机器
准备电气连接
ü 连接准备：
a) 重新拧紧所有控制柜的端子螺丝，因为它们在运输过程中有可能松动。
b) 将本地主电源电压和电源频率与机器铭牌上的规格进行对比。
c) 按照机器的连接值确定连接电线的横截面的尺寸！
d) 将连接电线从底部穿过应力释放固定装置插入控制柜中。
ð 此时该程序完成。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 68/560
4|
运输，安装，储存，清理
连接机器
4.11.2
连接电源
接口位于机器的背面。打开开关柜柜门之后便可够及。
危险
电压危险！
电击可导致重大伤亡！
ü 在电路系列或机器上的操作部件的工作只能由电力技师或受过培训的人员并
且在电力技师监督指导下按照电技术规范进行操作。
a) 根据 VDE 0022 标准的要求，系统的操作人员和安装人员有责任要遵守 EVU
和 VDE 的规定。

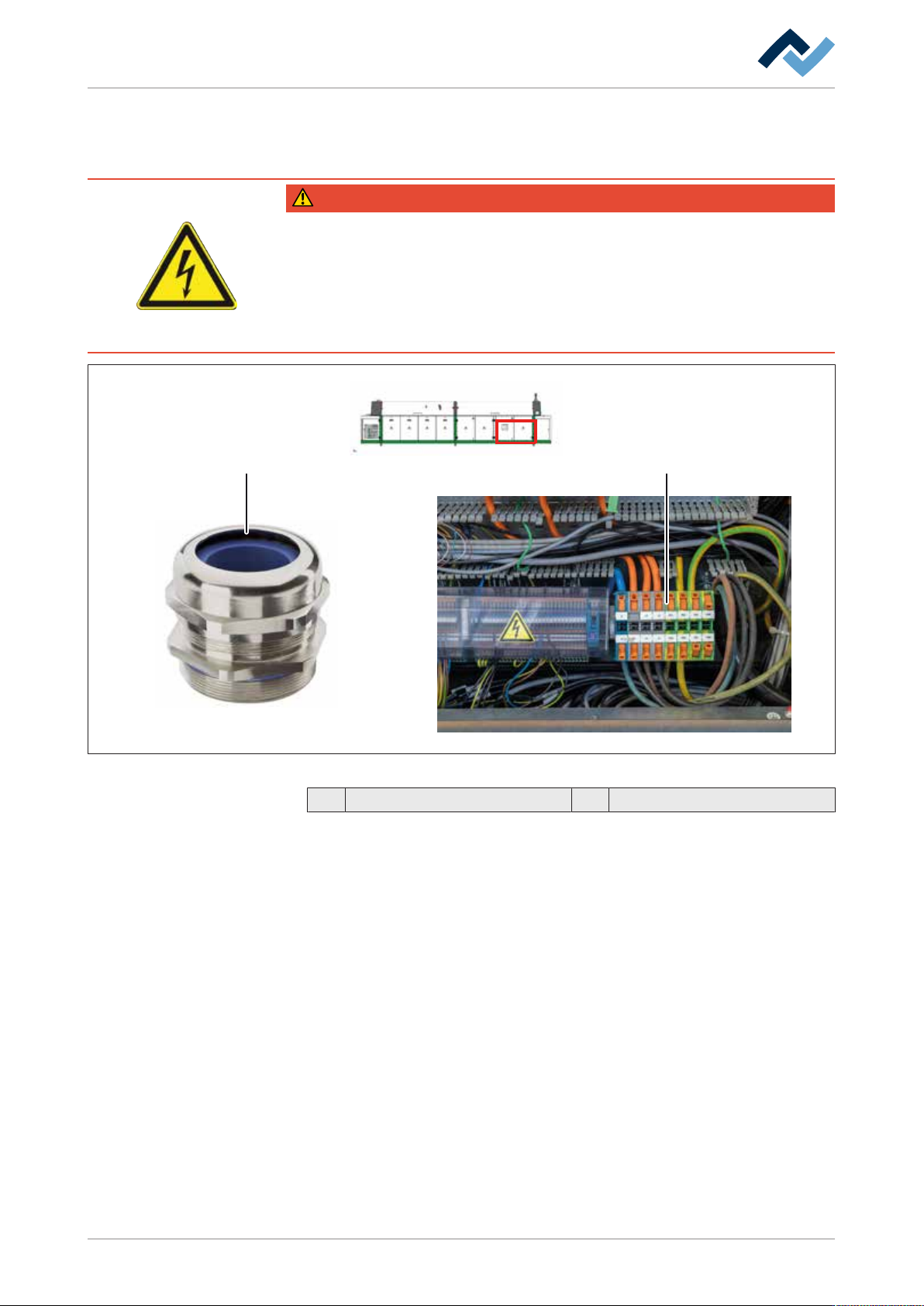

21
图
22: 电源端子
1
带电缆夹子的电缆套管
2
端子
连接电缆
ü 连接电缆：
a) 通过主开关关闭机器
b) 打开开关柜门
c) 安装电缆套管
d) 通过电缆套管将连接电缆穿入开关柜
e) 查阅随供的电路图
f) 将电缆连接到端子上
g) 拧紧电缆夹子
ð 由此结束该过程。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 69/560
