调试
请先阅读本资料！
5.1
请先阅读本资料！
5.1.1
目标阅读人群
这些说明适用于那些使用、调试、操作或服务机器的人。
危险
因对机器保养不当和操作不当而造成的人员伤害和材料损失！
ü 只使用有资质的人员！
a) 由资质不够或没有经过培训的人员对机器进行运输、集装、连接、调试、操
作和保养可能会造成严重的人员伤害和物品损失。
b) 因此这些工作只能由经过正确培训的合格人员来进行！ 这些人员必须能够识
别出会由机械系统、电系统和电子设备引起的各种危险。
c) 进行这些操作的人员必须了解并掌握这些说明中的内容。
d) 任何参与到对机器进行安装、调试、操作和/或维修的人员都必须仔细阅读并
完全理解了“安全说明”章节以及相关具体活动章节中的内容！
5.1.2
安全考量
警告
可能会出现机器运行不良的情况！
因对机器调试不当和操作不当而造成的人员伤害和物品损失！
ü 调试操作只能有受过培训和有资质的人员进行。
a) 检查机器是否有看得见的瑕疵！
b) 检查所有的安全设备是否操作正确！
c) 在进行各种操作时，要穿戴合适的防护衣！
d) 在试运行期间，确保启动和关闭程序和监控方向是按照操作说明中的要求来
进行的！
5.1.3
补充资料
提示
补充文件
机器的各个模块均提供了补充文件或者服务说明书。这些文件位于您机器 PC 磁
盘上的以下文件夹中 [\ERSA\product_data\]。如果您在本说明书中未找到指定主
题的详细信息，请查阅这些文件。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 76/560
5|
调试
机器操作模式
5.2
机器操作模式

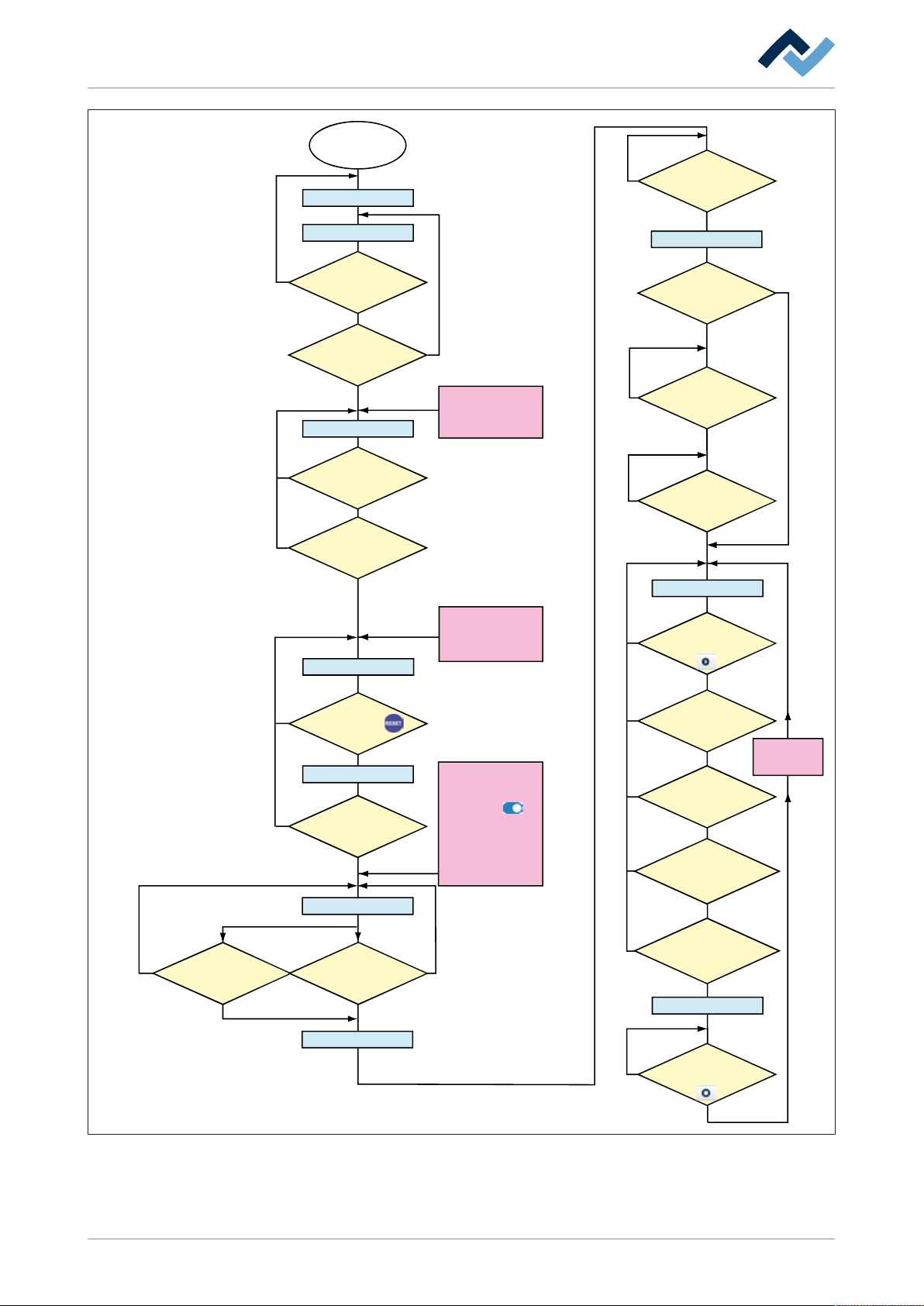

在下一页通过流程图展示机器的各种运行模式。蓝色的矩形框定义机器的运行
模式。如果您出于任何原因无法将机器转移至特定的运行状态，请参考流程
图。在大数情况下，可以借助流程图解决问题。
提示
手动切换至运行模式
[
开机
]
，
[
关机
]
，
[
机器初始化
]
和
[
维护模式
]
a) 如果机器处于运行模式 [维护模式] 下，则主菜单 [机器] 的操作栏中
将显
示该符号。
b) 如果操作栏中显示该符号
则代表机器处于运行模式 [开机]，[关机]，[机器
初始化]。这种情况下，您可以在状态栏中读取当前运行模式。
c) 您可以通过反复点击该符号来切换运行模式。
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 77/560
5|
调试
机器操作模式
总开关
开启
电路关闭
电路初始化
关 电源
主电源 OK
检查紧急停止
关机
维护模式
否
否
否
否
是
是
是
所有轴的
参考运行是否 OK？
机器是否已空？
否
是
未出现
阻碍转换到
[自动模式]
的信息
否
是
用户
是否已选择
一个焊接程式？
否
是
是
否
是
是
是
是否已达到一个
预设开启时间，
例如 [加热]？
否
是
时钟是否
处于开启阶段？
否
否
紧急停止是否 OK？
否
是
排气是否 OK？
以下条件同样直接
转换到 [主电源 OK]：
• 已按下紧急停止
或者紧急停止错误
是否没有
[电路关闭]
的错误？
CAN 初始化和 PLC
初始化是否 OK？
是否
已按下
蓝色重置键？
否
否
开机
流程图：蓝色矩形定义机器的运行模式。
这些运行模式也显示在屏幕顶部的状态栏中。
内部：PLC 是否 OK？
否
是
供给电压是否 OK？
以下条件同样直接
转换到[关 电源]：
• 可视化软件的版本
已过时
以下条件同样直接转换
到 [关机]：
• 在操作栏内
已按下按键
• 出现一个
导致 [关机] 的错误，
例如可选的 CAN
参与者未经配置
• 时钟处于关闭阶段
且机器已空
选择对话框
[........................]
出现
自动模式
机器初始化
伺服轴的
参考运行是否 OK？
是
是
否
是
用户
是否已启动伺服轴
的参考运行？
否
是否有伺服轴？
否
是否已按下
[开始生产] 按键？
是否已按下
[停止] 按键？
Ersa GmbH '操作说明 Hotflow THREE_26_zh|Rev. 6 78/560
