Üzemeltetési útmutató SIPLA CE HF-sorozat 3 M ű szaki adat ok Software-verzió: S R.505.xx Kiadás: 05/2004 HU 3.6 Beültet ő feje k 105 3.6.3 6-szegmense s-Collect& Place-f ej High-Speed I C-beültetéshe z 3 3.6 - 6 ábr…
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.6 Beültető fejek Software-verzió: SR.505.xx Kiadás: 05/2004 HU
104
és sebességparamétereit, és így a végrehajtandó tengelymozgást. A pipetták vákuumértékei a
teljes elviteli- és beültetési folyamat alatt állandóan elektronikusan ellenőrzöttek, annak
érdekében, hogy a beültetési hibaarány a lehető legkisebb legyen.

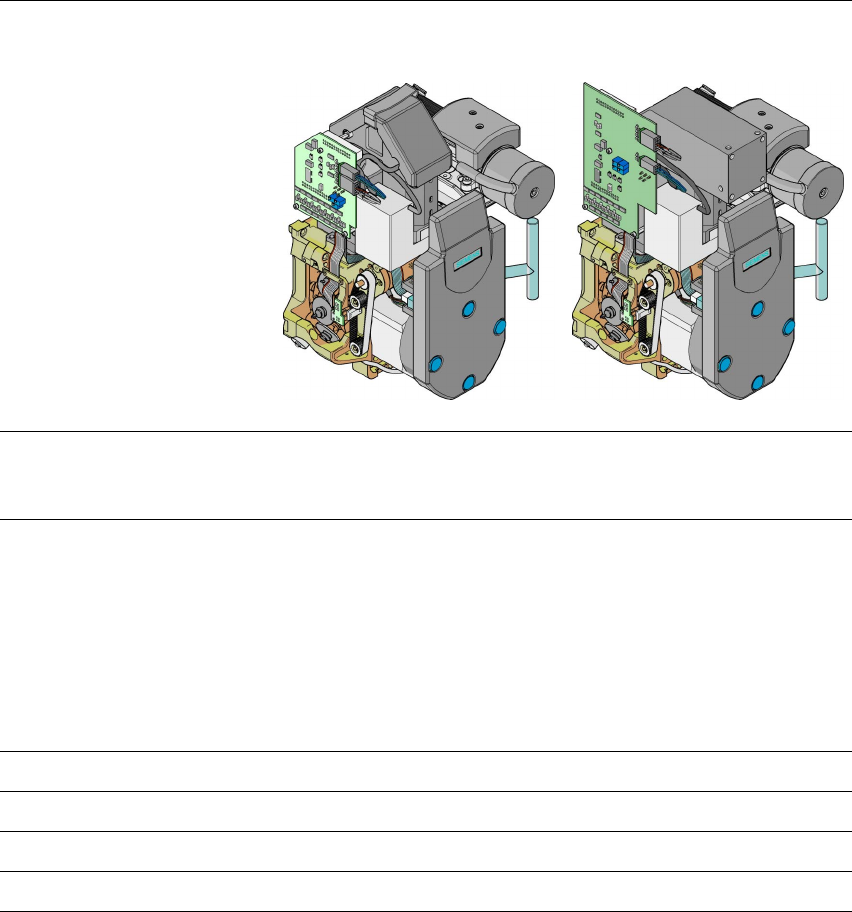

3.6.2.3 Műszaki adatok
3
12 szegmenses Collect&Place-
fej standard-AR-kamerával
12 szegmenses Collect&Place-
fej DCA-kamerával
A szerkezeti elemek
spektruma
0201 PLCC44-ig, BGA, µBGA,
Flip-Chip, TSOP, QFP, SO
SO32-ig, DRAM
0201 ... Flip-Chip, Bare Die
Alkatrész-specifikáció
Max. magasság
Min. lábraszter
Min. forrasztógömb raszter
Min. gömb-/forrasztógömb-
átmérő
Min. méretek
Max. méretek
Max. súly
6 mm
0,5 mm
0,35 mm
0,2 mm
0,6 x 0,3 mm²
18,7 x 18,7 mm²
2 g
6 mm
0,4 mm
0,2 mm
0,11 mm
0,6 x 0,3 mm²
13 x 13 mm²
2 g
Programozható felrakási erő 2,4 N - 5,0 N 2,4 N - 5,0 N
Pipetta-típusok 9xx 9xx
X/Y-pontosság ± 60 µm / 4 σ ± 55 µm / 4 σ
Szögpontosság ± 0,7°/4 σ ± 0,7°/4 σ
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.6 Beültető fejek
105
3.6.3 6-szegmenses-Collect&Place-fej High-Speed IC-beültetéshez
3

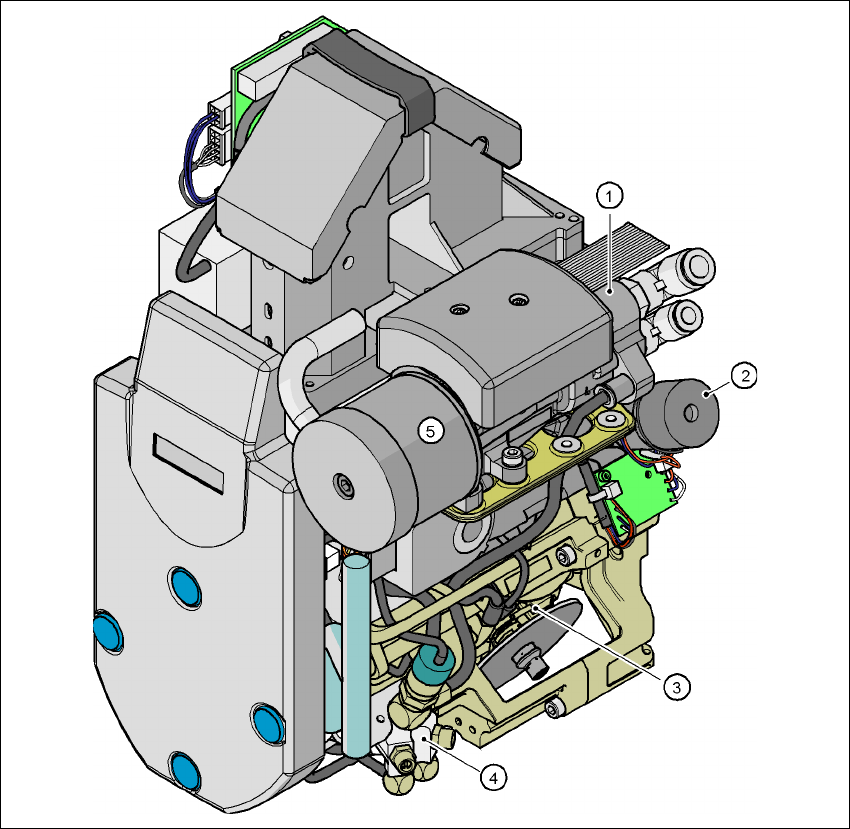

3.6 - 6 ábra 6 szegmenses-Collect&Place-fej - funkciócsoportok 1. rész
3
(1)Vákuum-előállító
(2)Forgató állomás, DP-tengely
(3)6-szegnyerges csillagfej - csillag-tengely
(4)Fúvólégszelep
(5)Hangtompító
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.6 Beültető fejek Software-verzió: SR.505.xx Kiadás: 05/2004 HU
106
3

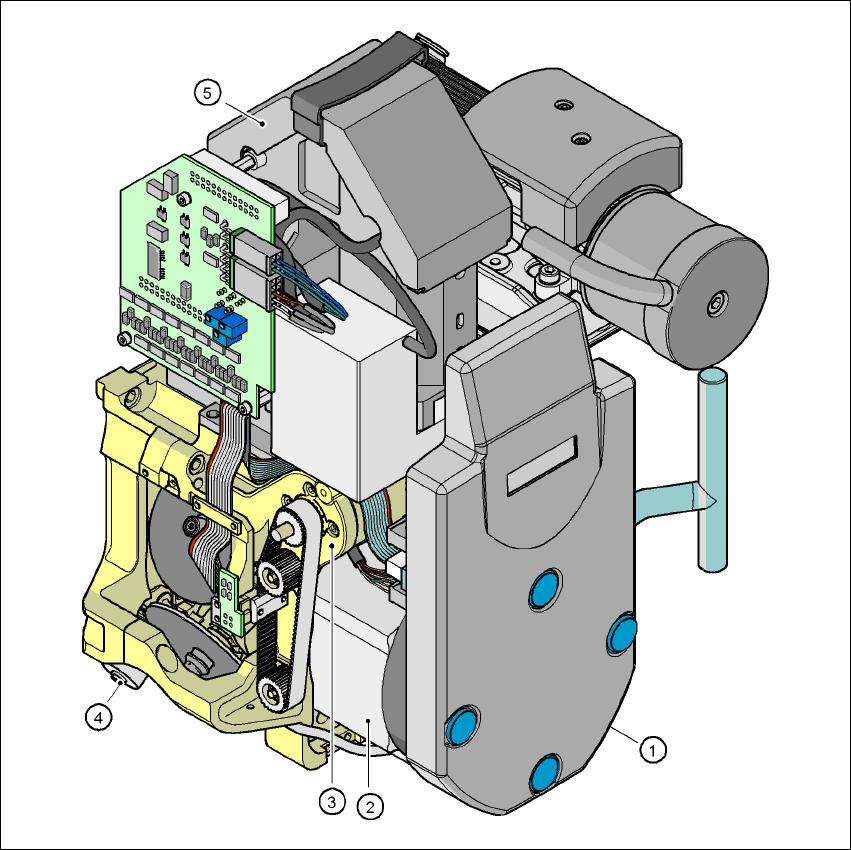

3.6 - 7 ábra 6 szegmenses-Collect&Place-fej - funkciócsoportok 2. rész
3
(1)Köztes elosztólap, a burkolat alatt
(2) Csillag meghajtás - DR-motor
(3) Z-tengelymotor
(4) Szelepállító hajtómű
(5) 39 x 39 AR-kamera
