3 M ű szaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat 3.6 Beültet ő fejek Software-verzió: SR.505.xx Kiadás: 0 5/2004 HU 106 3 3.6 - 7 ábra 6 szegm enses-Collect&Place-fej - funkciócsoport ok 2. rész 3 (1) Közt…
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.6 Beültető fejek
105
3.6.3 6-szegmenses-Collect&Place-fej High-Speed IC-beültetéshez
3
3.6 - 6 ábra 6 szegmenses-Collect&Place-fej - funkciócsoportok 1. rész
3
(1)Vákuum-előállító
(2)Forgató állomás, DP-tengely
(3)6-szegnyerges csillagfej - csillag-tengely
(4)Fúvólégszelep
(5)Hangtompító
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.6 Beültető fejek Software-verzió: SR.505.xx Kiadás: 05/2004 HU
106
3
3.6 - 7 ábra 6 szegmenses-Collect&Place-fej - funkciócsoportok 2. rész
3
(1)Köztes elosztólap, a burkolat alatt
(2) Csillag meghajtás - DR-motor
(3) Z-tengelymotor
(4) Szelepállító hajtómű
(5) 39 x 39 AR-kamera
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.6 Beültető fejek
107
3.6.3.1 Leírás
A 6-szegmenses-Collect&Place-fej szintén a Collect&Place elven működik. A Standard-AR-
érzékelő modullal a HF-automata az 32 mm élhosszúságú alkatrészeket nem csak pontosan,
hanem ráadásul nagyon gyorsan ülteti be. Használata ezért ajánlott, ha nagyobb arányban
vannak IC-k a készítendő termékekben. Éppen a fő alkalmazási területen, a PLCC 44 ... QFP 208
méretben vezet jelentősebb teljesítménynövekedéshez.
A DCA-érzékelő modul segítségével a 6 szegmenses-Collect&Place-fej 0,6 x 0,3 mm² - 13 x 13
mm²-ig méretű alkatrészeket tud központosítani és beültetni. High-Speed-Flip-Chip és Bare-Die-
alkatrészek beültetésekor a DCA-érzékelő modul optimalizálja a sebességet és a pontosságot.
Az értékek a 109
. oldalon lévő táblázatban találhatók.
Ellenőrző és öntanuló (selflearning) funkciók 3
Az ellenőrző és öntanuló (selflearning) funkciók, amik a 102. oldalon a 12 szegmenses
Collect&Place-fejnél le vannak írva, érvényesek a 6-szegmenses-Collect&Place-fejre is.
3.6.3.2 Funkció-leírás
3

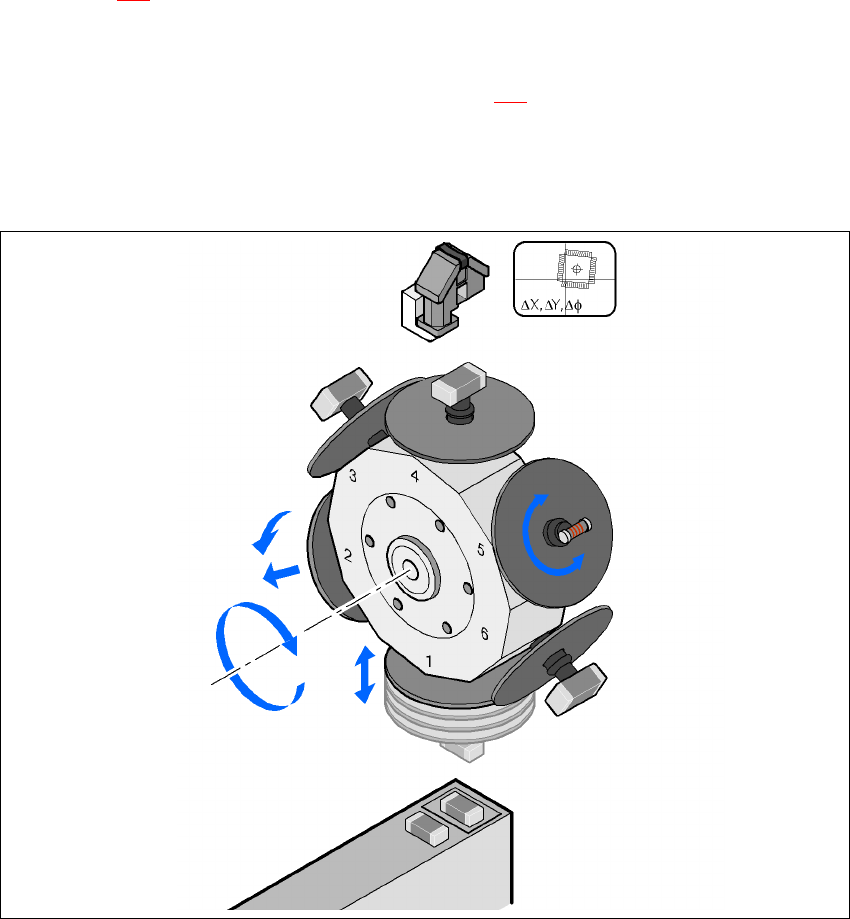

3.6 - 8 ábra Funkció-leírás
AR-kamera
DP-tengely
Alkatrész forgatása
beültetési helyzetbe
Szegnyereg lehúzása
vagy behelyezése
Z-tengely
Alkatrész elvitele
vagy beültetése
Csillag-tengely
Csillagforgás
Alkatrész lerakása
