3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.6 Beültető fejek Software-verzió: SR.505.xx Kiadás: 05/2004 HU
112

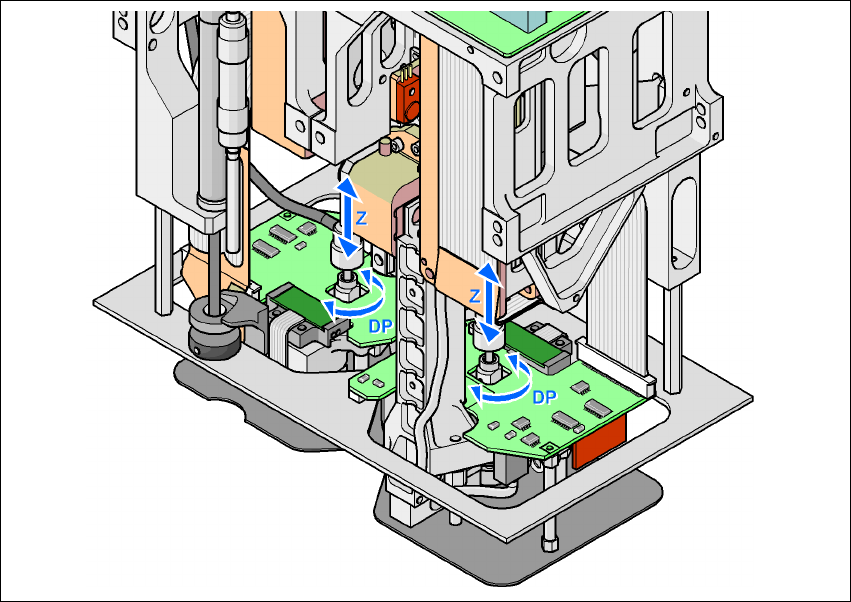

Az DP-tengely az optikailag központosított alkatrészt a kívánt beültetési helyzetbe forgatja. A
forgatótengelyt léptető motor hajtja. A motortengely szegnyeregcsőként van kialakítva. A felső
végére van rögzítve a növekménytárcsa a szögméréshez, az alsó végén a pipetta
befogókészüléke található.
A forgató- és a lineáris tengelyek mozgásait szabályozókörök vezérlik. Pozíció- és sebesség-
érzékelők határozzák meg a tengelymozgás tényleges értékeit a tengelyvezérlés számára. Az
előírt és a tényleges értékek összehasonlításából határozza meg a készülék a szervo-erősítő erő-
és sebességparamétereit, és így a végrehajtandó tengelymozgást.
A pipetták vákuumértékei a teljes elviteli- és beültetési folyamat alatt állandóan elektronikusan
ellenőrzöttek, annak érdekében, hogy a beültetési hibaarány a lehető legkisebb legyen.
3
3.6 - 10 ábra Funkció-leírás
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.6 Beültető fejek
113
3.6.4.3 Műszaki adatok
3
* Ha az erő < 1 N, akkor különleges pipetta szükséges. 3

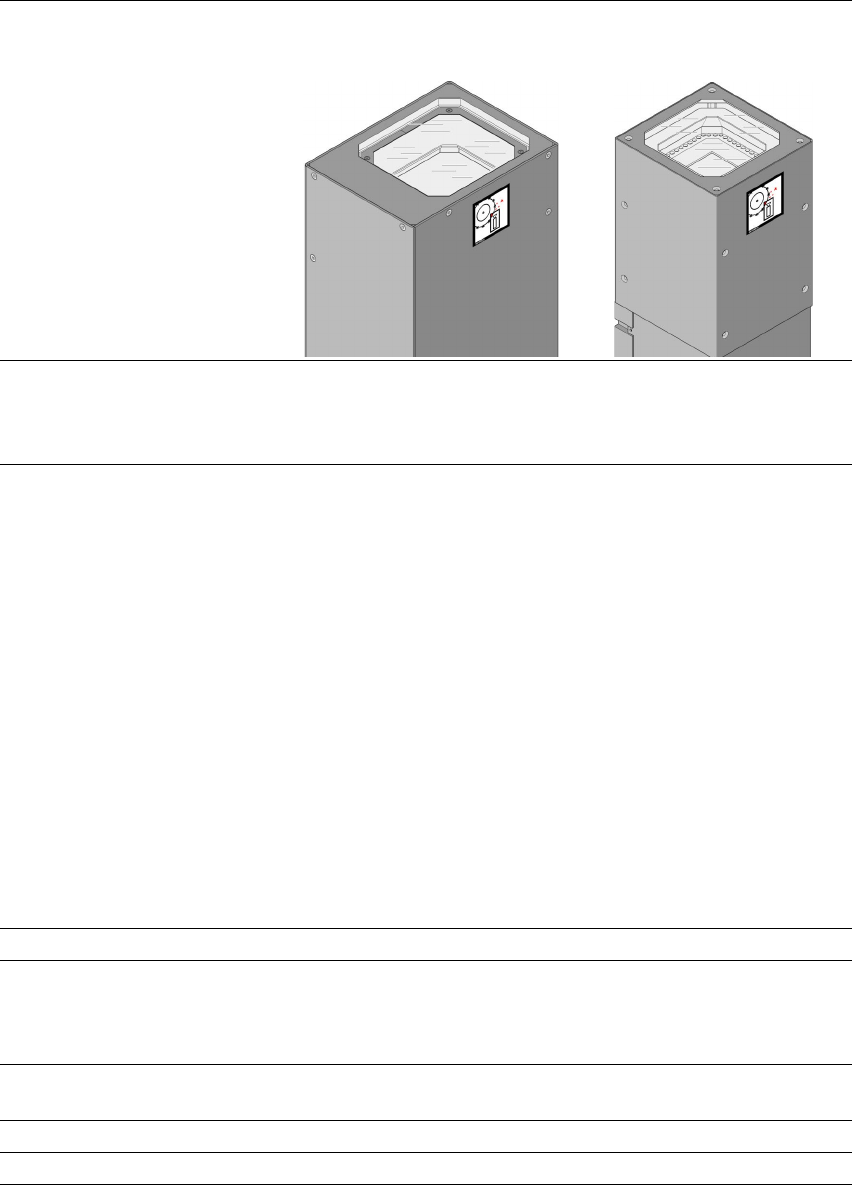

Optikai központosítás, AR-kamera, stacioner,
P&P (típus: 22) 50 x 40
AR-kamera, stacioner,
P&P (típus: 20) 8 x 8
A szerkezeti elemek
spektruma
0603 ... SO, PLCC, QFP, BGA,
különleges alkatrészek, Bare
Die, Flip-Chip
0201 ... SO, PLCC, QFP,
foglalat, csatlakozódugó,
BGA, különleges alkatrészek,
Bare Die, Flip-Chip, Shield
Alkatrész-specifikáció
max. magasság
min. lábraszter
min. forrasztógömb raszter
min. gömb-/forrasztógömb-
átmérő
min. méretek
max. méretek
max. súly
25 mm (nagyobb kérésre)
0,4 mm
0,56 mm
0,32 mm
1,6 x 0,8 mm²
50 x 40 mm²
(egyszeres mérés)
Kétpipettás üzemmód esetén
50 x 50 mm² vagy
69 x 10 mm²
Egypipettás üzemmód esetén
:
85 x 85 mm² vagy
125 x 10 mm²
max. 200 x 125 mm²
(korlátozásokkal)
100 g
25 mm (nagyobb kérésre)
0,25 mm
0,14 mm
0,08 mm
0,6 x 0,3 mm²
8 x 8 mm²
(egyszeres mérés)
100 g
Programozható felrakási erő 0,5 N - 15 N* 0,5 N - 15 N*
Pipetta-típusok 5 xx (standard)
4 xx + adapter
8 xx + adapter
9 xx + adapter
5 xx (standard)
4 xx + adapter
8 xx + adapter
9 xx + adapter
A két Pick&Place fej
pipettatávolsága
70,8 mm 70,8 mm
X/Y-pontosság ± 35 µm / 4 σ ± 30 µm / 4 σ
Szögpontosság 0,07° / 4 σ 0,07° / 4 σ
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.7 Elektromos és pneumatikus csatlakozási helyek Software-verzió: SR.505.xx Kiadás: 05/2004 HU
114
3.7 Elektromos és pneumatikus csatlakozási helyek
3.7.1 Elektromos csatlakozási helyek
3

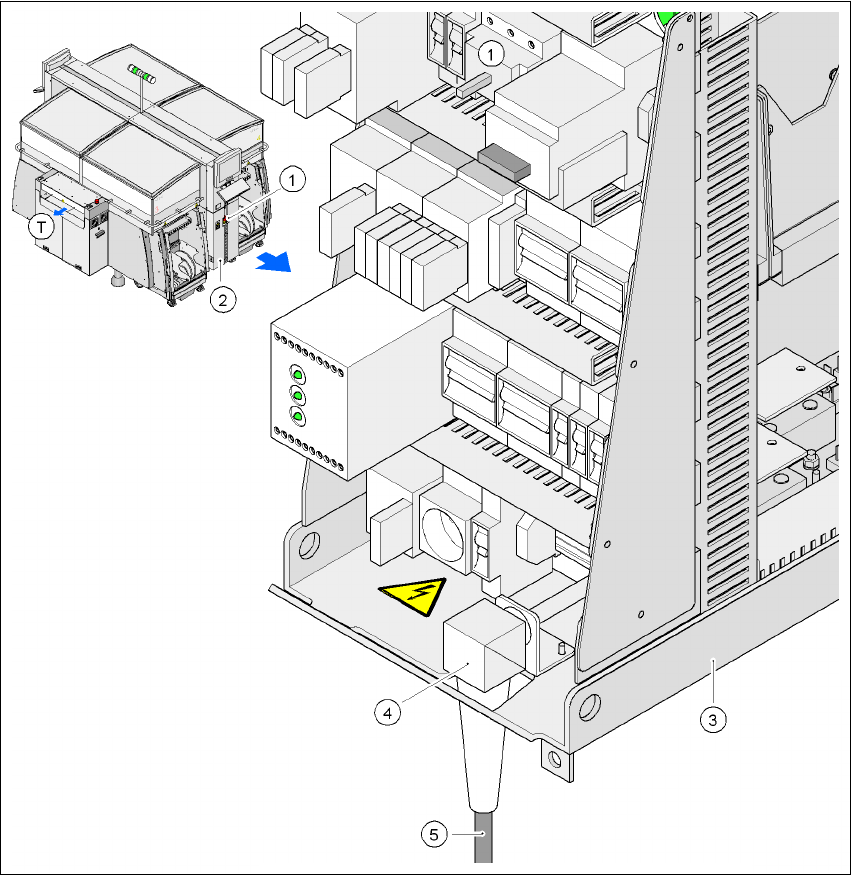

3.7 - 1 ábra Elektromos csatlakozási hely az automatán
3
(1) Főkapcsoló
(2) Burkolat az áramellátó fiók felett
(3) Áramellátó fiók
(4) Szögdarab a kábelcsavarzat részére
(5) Hálózati csatlakozókábel
(T)Nyomtatott áramköri laptovábbítási irány
