Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.7 Elektromos és pneumatikus csatlakozási helyek
115
3.7.2 Pneumatikus csatlakozási hely

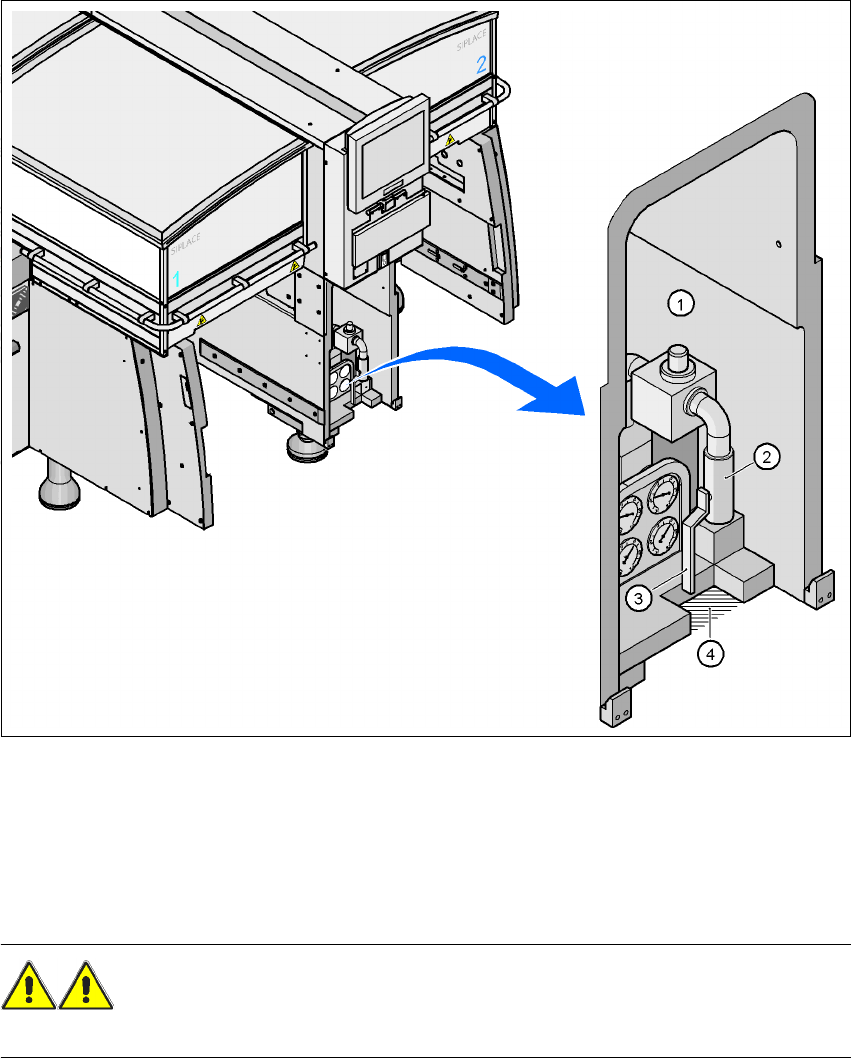

3.7 - 2 ábra Pneumatikus csatlakozási hely az automatán
3
(1)Pneumatikus egység
(2)Csatlakozó a sűrítettlevegő-tömlőhöz
(3)Elzárócsap
(4)Nyílás a pneumatika-tömlő számára
FIGYELEM!
Soha ne oldja ki a nyomás alatt lévő sűrített levegő vezetékeket. Sérülésveszély áll fenn! 3
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.8 Az automata méretei és súlya Software-verzió: SR.505.xx Kiadás: 05/2004 HU
116
3.8 Az automata méretei és súlya
3.8.1 A HF-automata méretei
3

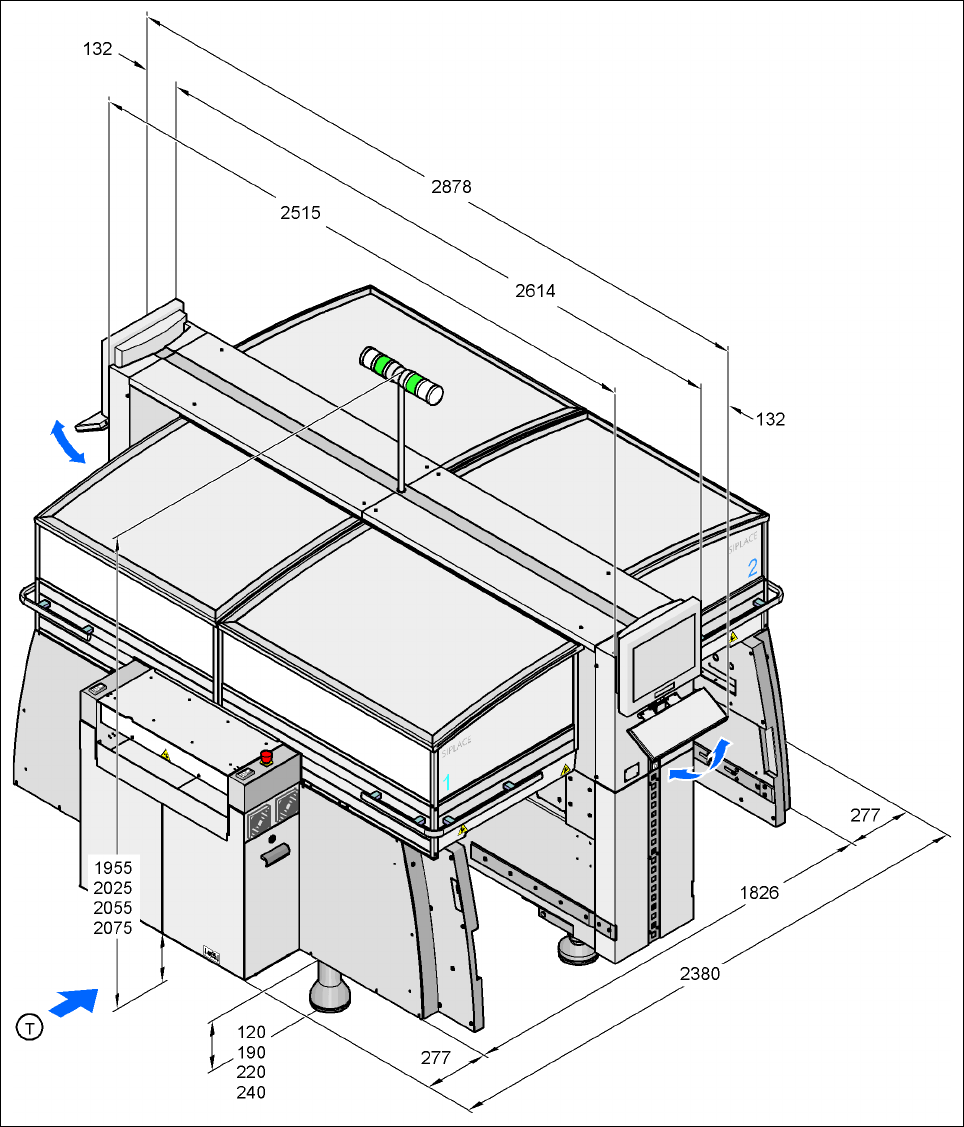

3.8 - 1 ábra A HF-automata méretei (alapgép) milliméterben
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.8 Az automata méretei és súlya
117
3.8.2 A HF/3-automata méretei
3
3
3
3

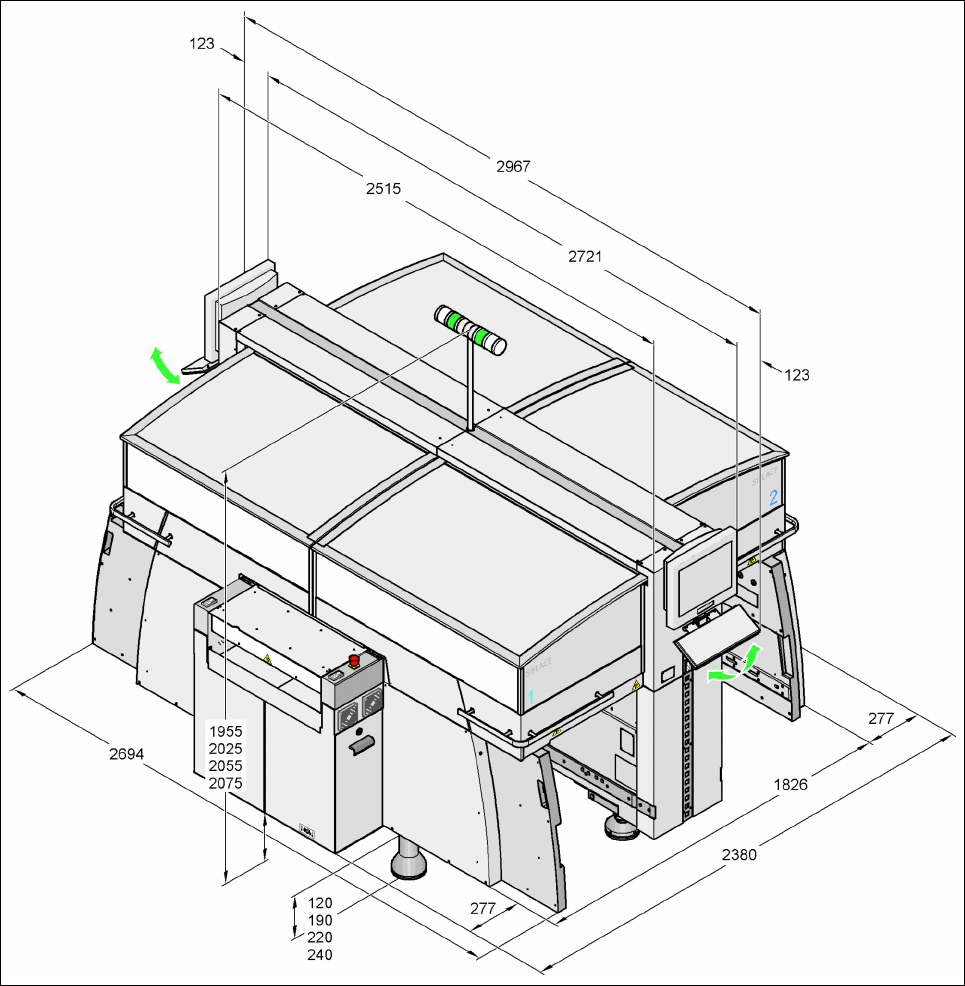

3.8 - 2 ábra A HF/3-automata méretei (alapgép) milliméterben
