3.8.2 A HF/3-automata méretei
3
3
3
3
3.8 - 2 ábra A HF/3-automata méretei (alapgép) milliméterben
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.8 Az automata méretei és súlya Software-verzió: SR.505.xx Kiadás: 05/2004 HU
118
3.8.3 Műszaki adatok - HF-automata méretei, súlya
3
3
3
3
3.8.4 Műszaki adatok - HF/3-automata méretei, súlya
3
Hosszúság 2380 mm
Szélesség 2515 mm
2614 mm beleértve a monitorokat
132 mm pótlólag minden billentyűzetre
Magasság a figyelmeztető lámpával Max. 2075
Hasmagasság 120 mm standardmagasság
240 mm SMEMA-magasság
Felállítási felület 6,01 m²
Az alapmodul súlya 3800 kg
Súly teljes felszereltséggel 4700 kg
A talaj felületi terhelhetősége Min. 1561 kg/m²
Fajlagos padlóterhelés
6 gépláb esetén
3 gépláb esetén
75,3 N/cm²
150,6 N/cm²
Hosszúság 2380 mm
Szélesség 2515 mm
2721 mm beleértve a monitorokat
123 mm pótlólag minden billentyűzetre
Magasság a figyelmeztető lámpával Max. 2075
Hasmagasság 120 mm standardmagasság
240 mm SMEMA-magasság
Felállítási felület 6,48 m²
Az alapmodul súlya 3850 kg
Súly teljes felszereltséggel 4750 kg
A talaj felületi terhelhetősége Min. 1590 kg/m²
Fajlagos padlóterhelés
6 gépláb esetén
3 gépláb esetén
75,3 N/cm²
150,6 N/cm²
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.8 Az automata méretei és súlya
119
3.8.5 Alkatrészkocsi mozgatási távolsága
3

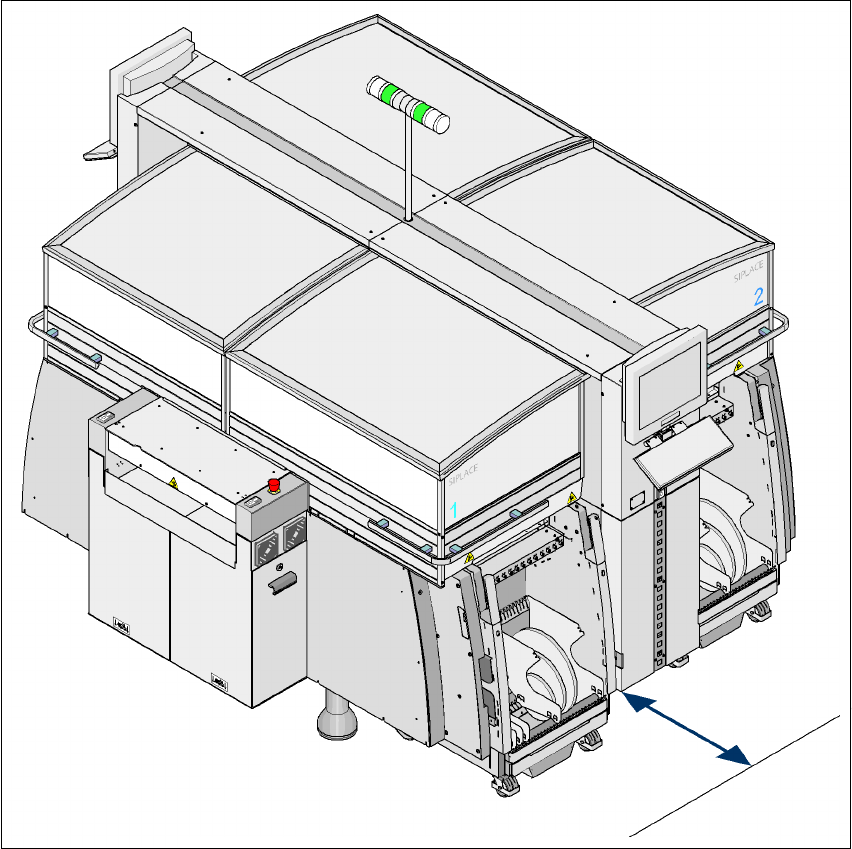

3.8 - 3 ábra SIPLACE HF, HF/3 - alkatrészkocsi mozgatási távolsága
700 mm 3
