Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.8 Az automata méretei és súlya
121
3.8.7 A HF-automata méretei Matrix-Tray-Changer-rel
3
3
3
3

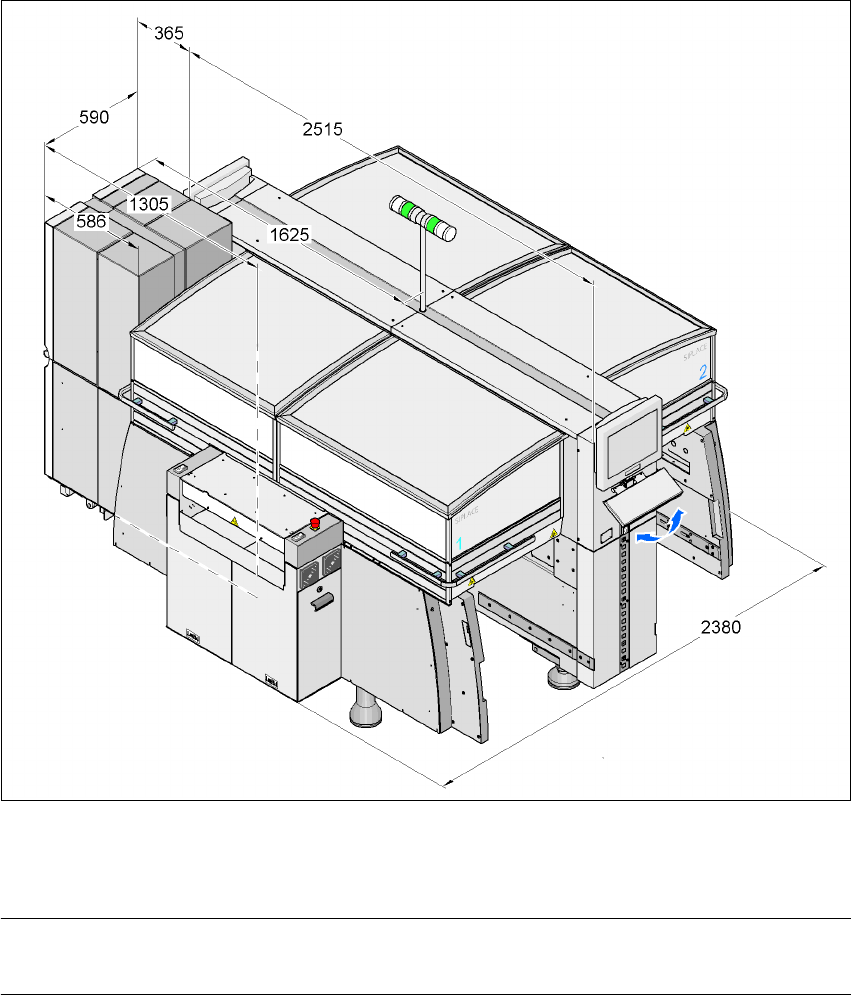

3.8 - 5 ábra A HF-automata méretei Matrix-Tray-Changer-rel, milliméterben
3
UTALÁS 3
A 2. és 4. helyre az alkatrészkocsi helyett felcsatlakoztatható Matrix-Tray-Changer is.
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.8 Az automata méretei és súlya Software-verzió: SR.505.xx Kiadás: 05/2004 HU
122
3.8.8 A HF/3-automata méretei Matrix-Tray-Changer-rel
3
3
3
3
3.8 - 6 ábra A HF/3-automata méretei Matrix-Tray-Changer-rel, milliméterben
3
UTALÁS 3
A Matrix-Tray-Changer csak a 2. helyre csatlakoztatható fel.
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.8 Az automata méretei és súlya
123
3.8.9 A Matrix-Tray-Changer fordulási sugara
3
3
3
3
3.8 - 7 ábra Az MTC fordulási sugara
3
HF-automata: 2. és 4. hely 3
HF/3-automata: csak 2. hely 3
