Üzemeltetési útmutató SIPLA CE HF-sorozat 3 M ű szaki adat ok Software-verzió: S R.505.xx Kiadás: 05/2004 HU 3.8 Az automata mérete i és súlya 123 3.8.9 A Matrix-T ray -Ch anger fordulási sugara 3 3 3 3 3.8 - 7 ábra Az M…
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.8 Az automata méretei és súlya Software-verzió: SR.505.xx Kiadás: 05/2004 HU
122
3.8.8 A HF/3-automata méretei Matrix-Tray-Changer-rel
3
3
3
3

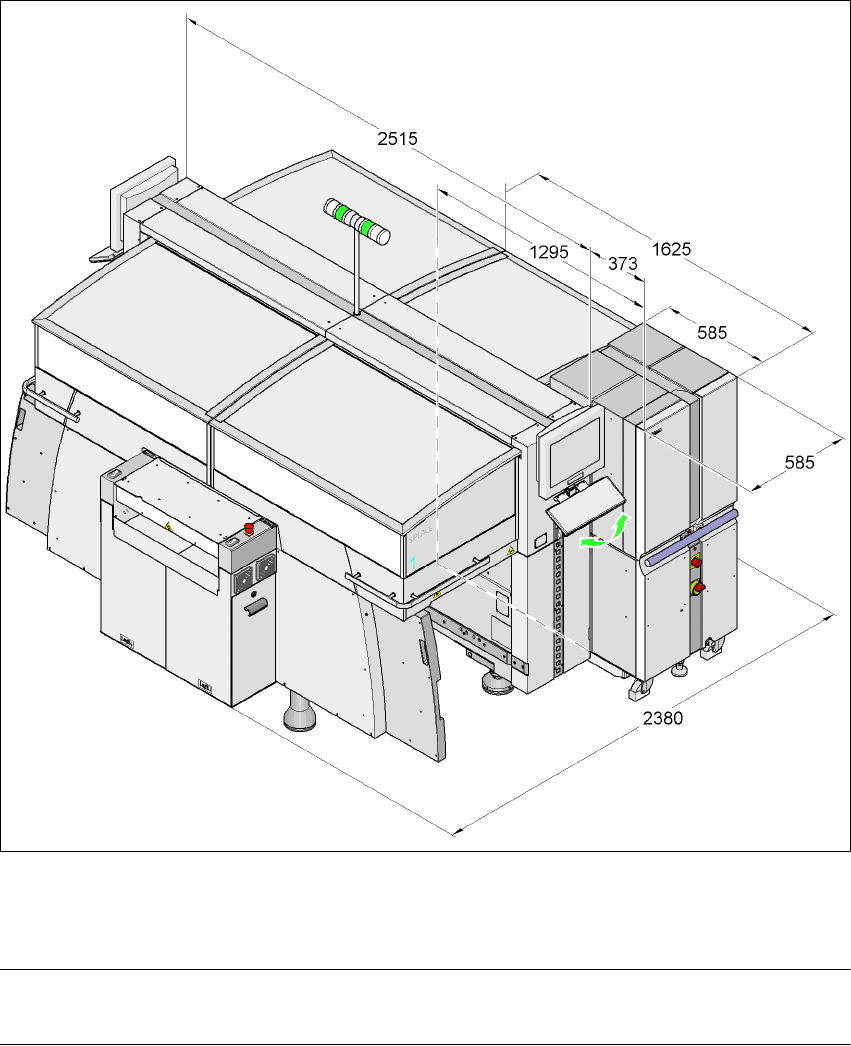

3.8 - 6 ábra A HF/3-automata méretei Matrix-Tray-Changer-rel, milliméterben
3
UTALÁS 3
A Matrix-Tray-Changer csak a 2. helyre csatlakoztatható fel.
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.8 Az automata méretei és súlya
123
3.8.9 A Matrix-Tray-Changer fordulási sugara
3
3
3
3

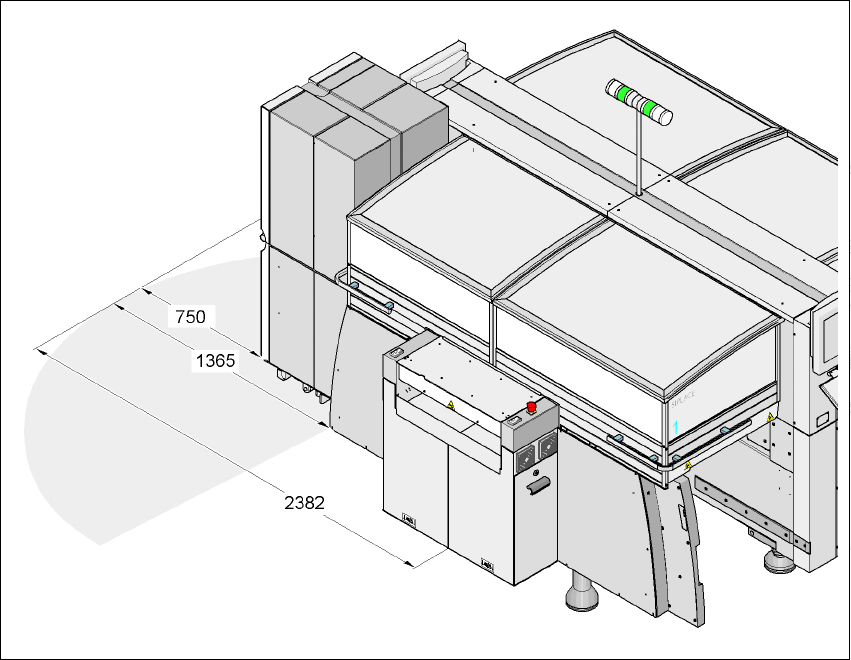

3.8 - 7 ábra Az MTC fordulási sugara
3
HF-automata: 2. és 4. hely 3
HF/3-automata: csak 2. hely 3
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.9 Kezelőelemek Software-verzió: SR.505.xx Kiadás: 05/2004 HU
124
3.9 Kezelőelemek
3.9.1 Kezelő- és kijelzőelemek
3

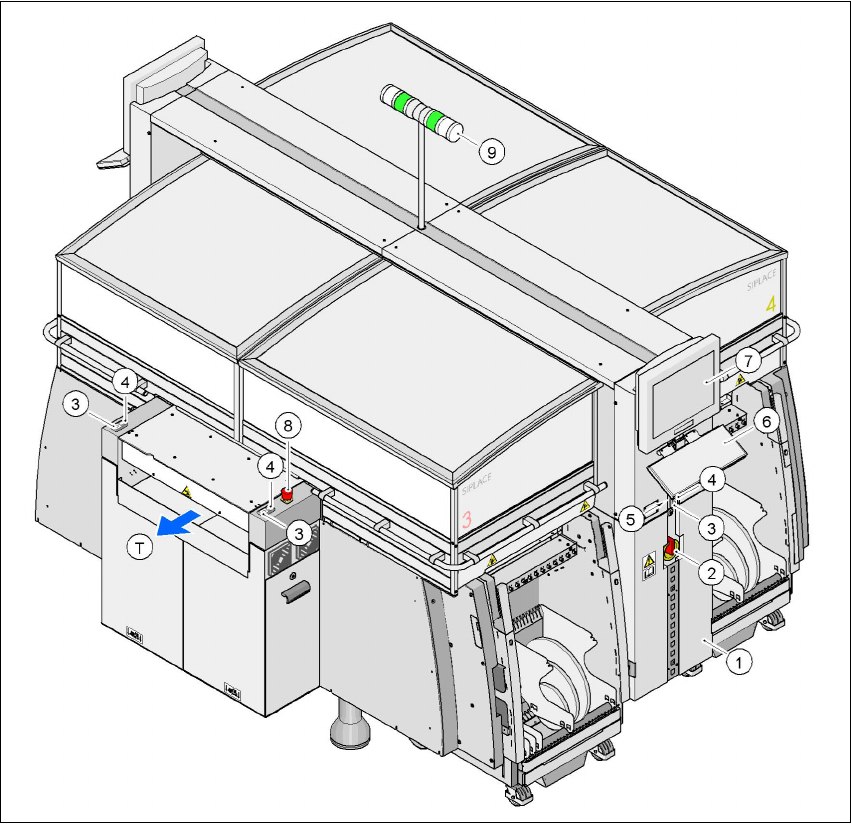

3.9 - 1 ábra Kezel
ő
- és kijelz
ő
elemek
3
(1)Kezelőpult az áramellátás felőli oldalon (2)Főkapcsoló
(3) Indító és leállító nyomógomb (fekete) (4)Indító nyomógomb (zöld)
(5)Alkatrészszámláló (6)Billentyűzet
(7) LCD-képernyő (8)VÉSZ-LEÁLLÍTÓ nyomógomb
(9) Jelzőlámpa (T)Nyomtatott áramköri laptovábbítási irány
