3 M ű szaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat 3.10 Portálok Software-verzió: S R.505.xx Kiadás: 05/2004 HU 128 3.10 Portálok 3.10.1 HF-automatá k portáljána k helyzete 3 3.10 - 1 ábra HF-automaták portálján…
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.9 Kezelőelemek
127
3.9.3.1 Az automata kezelőpultjának kezelőelemei
A két kezelőpult kezelői funkciói azonosak. 3
Képernyő, billentyűzet, indító- és leállító gomb 3
Az automata mindkét oldalán található egy-egy képernyő és billentyűzet. Úgy vannak elhelyezve,
hogy az 1,60 m-nél magasabb személyzet könnyen elérhesse. 3
A billentyűzet alatt helyezkedik el az indító- és leállító gomb. Amennyiben a képernyőn folyó
párbeszédben felszólítják Önt, hogy hajtson végre bizonyos műveleteket ezekkel a gombokkal,
akkor ez az elrendezés egyrészt megkönnyíti a végrehajtást, másrészt megkönnyíti ezeknek a
műveleteknek az interaktív ellenőrzését. 3
Főkapcsoló 3
A főkapcsoló az áramellátás része. A nyomtatott áramköri lapok szállítási irányába nézve a bal
kezelőpulton helyezkedik el. Mivel kizárólag a szerviz- és karbantartási munkákhoz szükséges,
ergonómiailag a kezelési gyakoriságra való tekintettel van elhelyezve. 3
3
3
3.9.3.2 Kezelőelemek az automata be- és kiadó oldalán
Az automata be- és kiadó oldalán lévő kezelőelemek azonosak. 3
VÉSZ-LEÁLLÍTÓ nyomógomb, indító és leállító nyomógomb 3
A NYÁK szállítószalag be-, ill. kiadó oldalán egy-egy VÉSZ-LEÁLLÍTÓ gomb, és két indító és
leállító nyomógomb található. A VÉSZ-LEÁLLÍTÓ nyomógomb elhelyezését úgy választották ki,
hogy azt mindenhonnan könnyen és gyorsan el lehessen érni. 3
Karbantartási, szerviz- és beállítási munkáknál ezenkívül fontos, hogy szabad rálátás legyen a
beültető fejekre és a beültetési területre, hogy a gépen belüli folyamatokat ellenőrizni lehessen.
Ez különösen a tesztelési szakaszokra érvényes vagy ha például egyes funkciók ütköztek. 3
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.10 Portálok Software-verzió: SR.505.xx Kiadás: 05/2004 HU
128
3.10 Portálok
3.10.1 HF-automaták portáljának helyzete
3

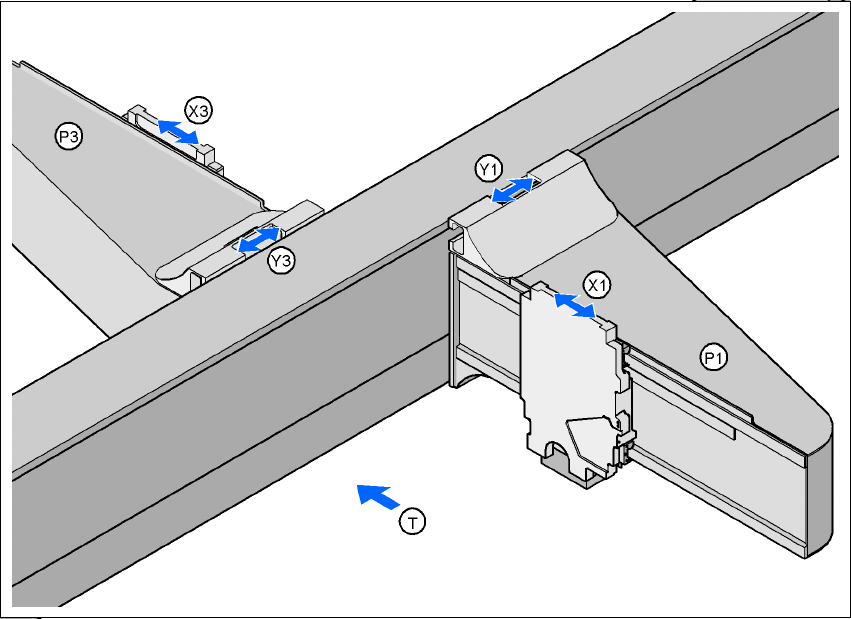

3.10 - 1 ábra HF-automaták portáljának helyzete
3
P1 1. portál 3
X1 X-tengely, 1. portál 3
Y1 Y-tengely, 1. portál 3
P2 2. portál 3
X3 X-tengely, 3. portál 3
Y3 Y-tengely, 3. portál 3
(T) Nyomtatott áramköri laptovábbítási irány 3
3
A portálrendszer a következő funkciócsoportokból áll: 3
– X-tengely és
– Y-tengely.
2. beültetőterület
1. beültetőterület
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.10 Portálok
129
3.10.2 HF/3-automaták portáljának helyzete
3

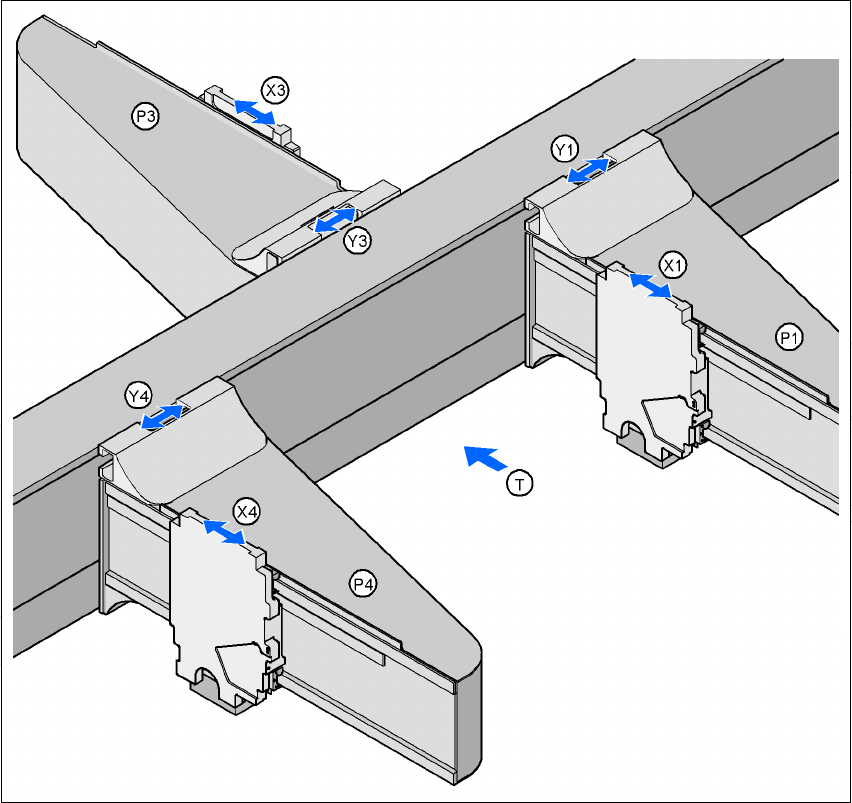

3.10 - 2 ábra HF/3-automaták portáljának helyzete
3
P1 1. portál 3
X1 X-tengely, 1. portál 3
Y1 Y-tengely, 1. portál 3
P3 3. portál 3
X3 X-tengely, 3. portál 3
Y3 Y-tengely, 3. portál 3
P4 4. portál 3
X4 X-tengely, 4. portál 3
Y4 Y-tengely, 4. portál 3
(T) Nyomtatott áramköri laptovábbítási irány 3
2. beültetőterület
1. beültetőterület
