Üzemeltetési útmutató SIPLA CE HF-sorozat 3 M ű szaki adat ok Software-verzió: S R.505.xx Kiadás: 05/2004 HU 3.10 Portálok 129 3.10.2 HF/3-automat ák portáljának helyzete 3 3.10 - 2 ábra HF/3-automaták portáljának helyze…
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.10 Portálok Software-verzió: SR.505.xx Kiadás: 05/2004 HU
128
3.10 Portálok
3.10.1 HF-automaták portáljának helyzete
3
3.10 - 1 ábra HF-automaták portáljának helyzete
3
P1 1. portál 3
X1 X-tengely, 1. portál 3
Y1 Y-tengely, 1. portál 3
P2 2. portál 3
X3 X-tengely, 3. portál 3
Y3 Y-tengely, 3. portál 3
(T) Nyomtatott áramköri laptovábbítási irány 3
3
A portálrendszer a következő funkciócsoportokból áll: 3
– X-tengely és
– Y-tengely.
2. beültetőterület
1. beültetőterület
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.10 Portálok
129
3.10.2 HF/3-automaták portáljának helyzete
3
3.10 - 2 ábra HF/3-automaták portáljának helyzete
3
P1 1. portál 3
X1 X-tengely, 1. portál 3
Y1 Y-tengely, 1. portál 3
P3 3. portál 3
X3 X-tengely, 3. portál 3
Y3 Y-tengely, 3. portál 3
P4 4. portál 3
X4 X-tengely, 4. portál 3
Y4 Y-tengely, 4. portál 3
(T) Nyomtatott áramköri laptovábbítási irány 3
2. beültetőterület
1. beültetőterület
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.10 Portálok Software-verzió: SR.505.xx Kiadás: 05/2004 HU
130

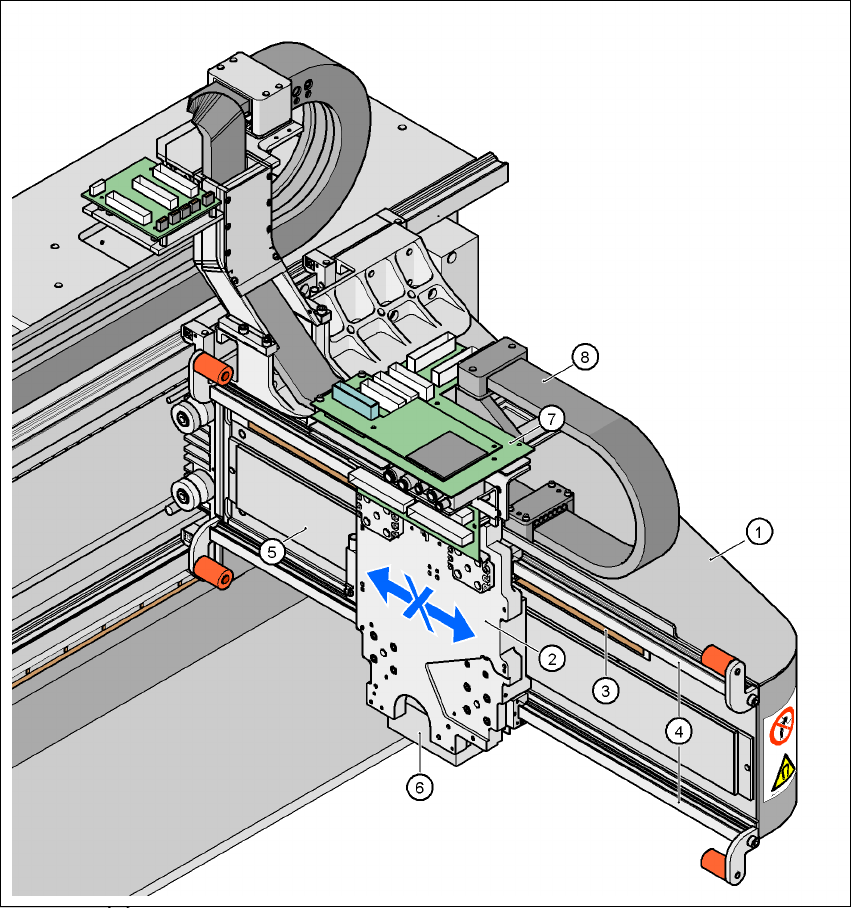

3.10.3 Az X-tengely felépítése
3
3.10 - 3 ábra Az X-tengely felépítése
3
