3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.10 Portálok Software-verzió: SR.505.xx Kiadás: 05/2004 HU
130
3.10.3 Az X-tengely felépítése
3
3.10 - 3 ábra Az X-tengely felépítése
3
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.10 Portálok
131
Az X-tengely lényegében a következő fő alkatrészekből áll:
– Portálkirakó (1)
– Fejtartó (2)
– Lineáris útmérő rendszer (3)
– Vezetőrendszer (4)
– Lineáris meghajtás permanens mágnessel (5)
– Kábelvezető (8)
3
A fejtartó (2) a következő komponenseket fogadja be:
– Alsó-portálkamera (a NYÁK érzékelő rendszer NYÁK-kamerája) (6)
– Fejlemez-csomag (7)
–Mérőrendszer mérőfeje
– Collect&Place-fej vagy SIPLACE TwinHead
A portálkirakó (1. poz. a 3.10 - 3
ábrán) szénszálas kompozitanyagból készül. Ez a technológia
rendkívül csekély súly mellett extrém merevséget biztosít az alkatrésznek.
Az X tengelyt egy lineáris motor hajtja. A hajtás szekunder része egy permanens mágnesből áll,
amit a portálkirakóra szerelnek, a primer rész a fejtartóra van csavarozva. A fejtartót úgy
szerkesztették meg, hogy minden beültetőfej-típus felerősíthető rá - ez a SIPLACE automatákkal
járó nagyfokú rugalmasság további jele.
3.10.4 Az X-tengely műszaki adatai
3
Meghajtás Közvetlen, lineáris motor
Max. sebesség 2,5 m/s.
A portálok elmozdulási útja 480 mm
Útmérő rendszer Lineáris fém mérőléc
A mérőléc hossza 520 mm
Felosztás 1 µm
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.10 Portálok Software-verzió: SR.505.xx Kiadás: 05/2004 HU
132
3.10.5 Az Y-tengely felépítése
3

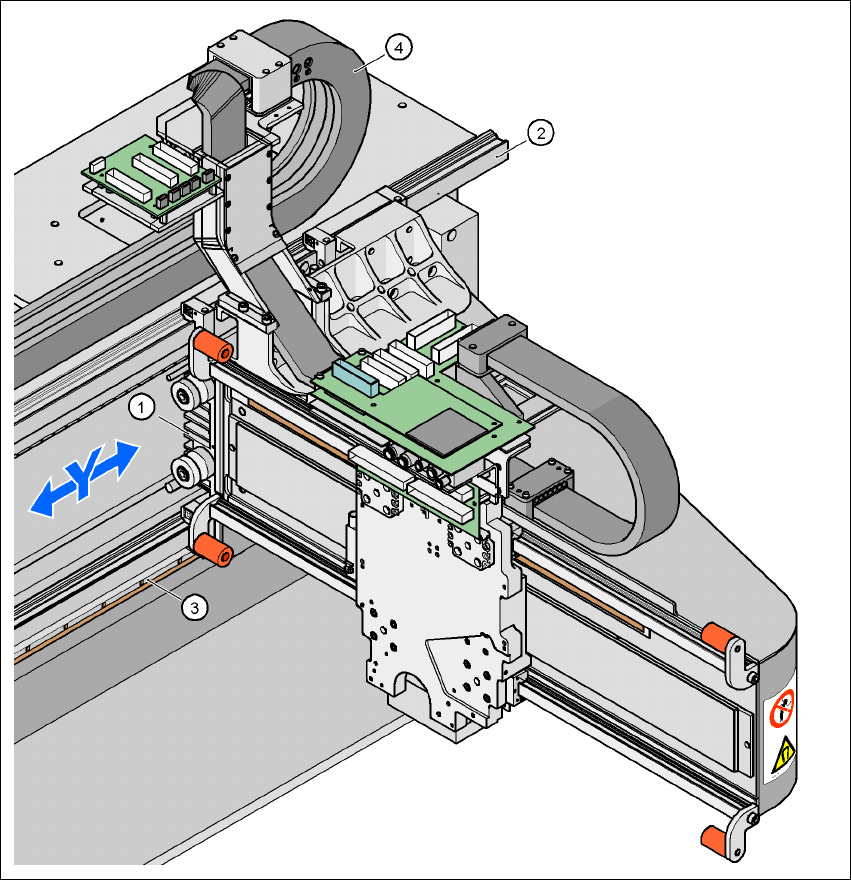

3.10 - 4 ábra Y-tengely felépítése
3
(1) Lineáris meghajtás permanens mágnessel
(2) Vezetőrendszer
(3) Lineáris útmérő rendszer
(4) Kábelvezető
