Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.11 Érzékelő rendszerek
135
FIGYELEM!
FEJ-ÜTKÖZÉSI VESZÉLY! 3
Ha a TwinHead beültetőfejet Collect&Place-fejre cserélik, akkor a TwinHead AR-kameráit
(stacioner P&P, típus: 22, 50 x 40, és típus: 20, 8 x 8) le kell szerelni, különben a Collect&Place-
fej a kameraházakba ütközik.
Az AR-érzékelõ modul segítségével meg lehet határozni 3
– az alkatrész pontos helyét a pipettán és
– a tokozat geometriáját.
A NYÁK-érzékelõ modul állapítja meg a nyomtatott áramköri lapon lévő illesztési jelek
segítségével 3
– a nyomtatott áramköri lap helyét,
– elfordulási szögét
– és a nyomtatott áramköri lap késleltetését.
A NYÁK-kamerák a portálok alsó oldalára vannak rögzítve. A szállítókon lévő illesztőjelek
segítségével határozzák meg az alkatrészek pontos átvételi helyét, aminek különösen kis
alkatrészeknél van nagy jelentősége. 3
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.11 Érzékelő rendszerek Software-verzió: SR.505.xx Kiadás: 05/2004 HU
136
3.11.1 AR-kamera (24 x 24) a 12 szegmenses Collect&Place fejnél
3.11.1.1 Felépítése
3

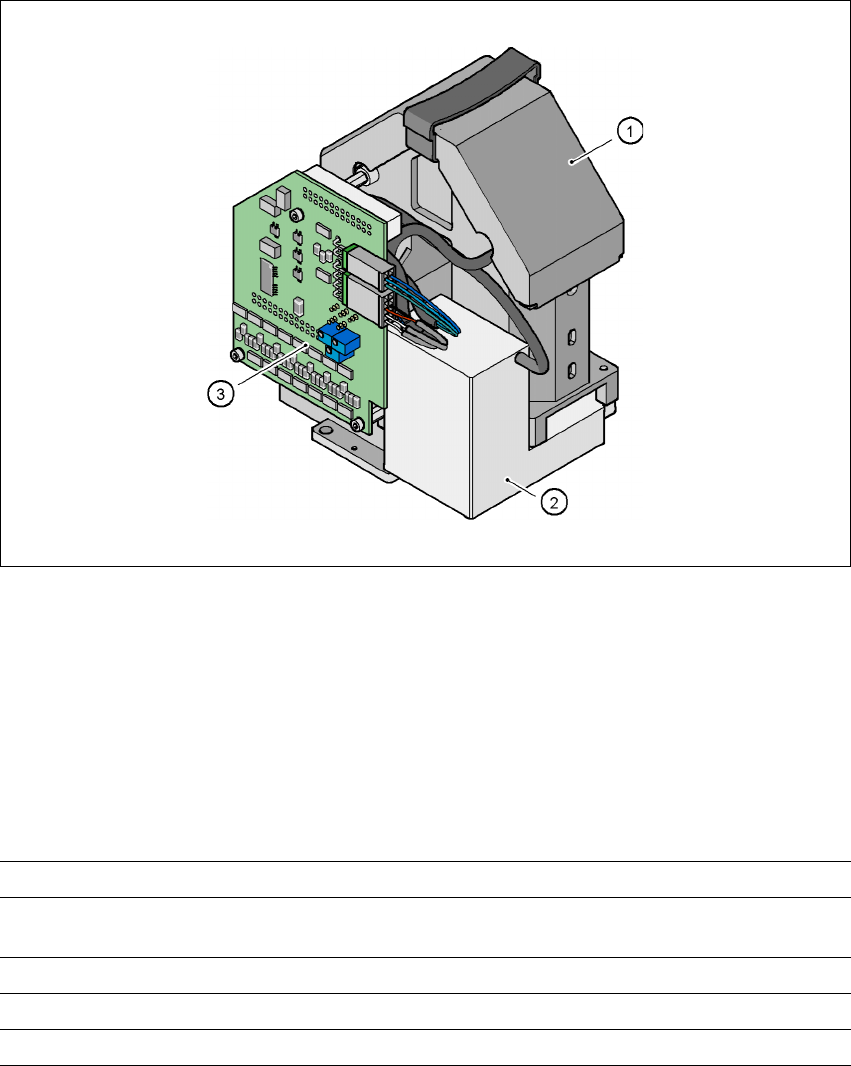

3.11 - 2 ábra AR-kamera (24 x 24) a 12 szegmenses Collect&Place fejnél
3
(1) AR-kameraoptika és megvilágítás
(2) Kameraerősítő
(3) Megvilágítás vezérlés
3
3.11.1.2 Műszaki adatok
3
AR-méretek 0,6 x 0,3 mm² - 18,7 x 18,7 mm²
A szerkezeti elemek spektruma 0201 PLCC44-ig a BGA, µBGA, Flip-Chip, TSOP,
QFP, PLCC, SO - SO32, DRAM-ot beleértve
Min. lábtávolság 0,5 mm
Látómező 24 x 24 mm²
Világítási mód Felülvilágítás (három szabadon programozható szint)
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.11 Érzékelő rendszerek
137
3.11.2 AR-kamera (39 x 39) a 6 szegmenses Collect&Place fejnél
3.11.2.1 Felépítése
3

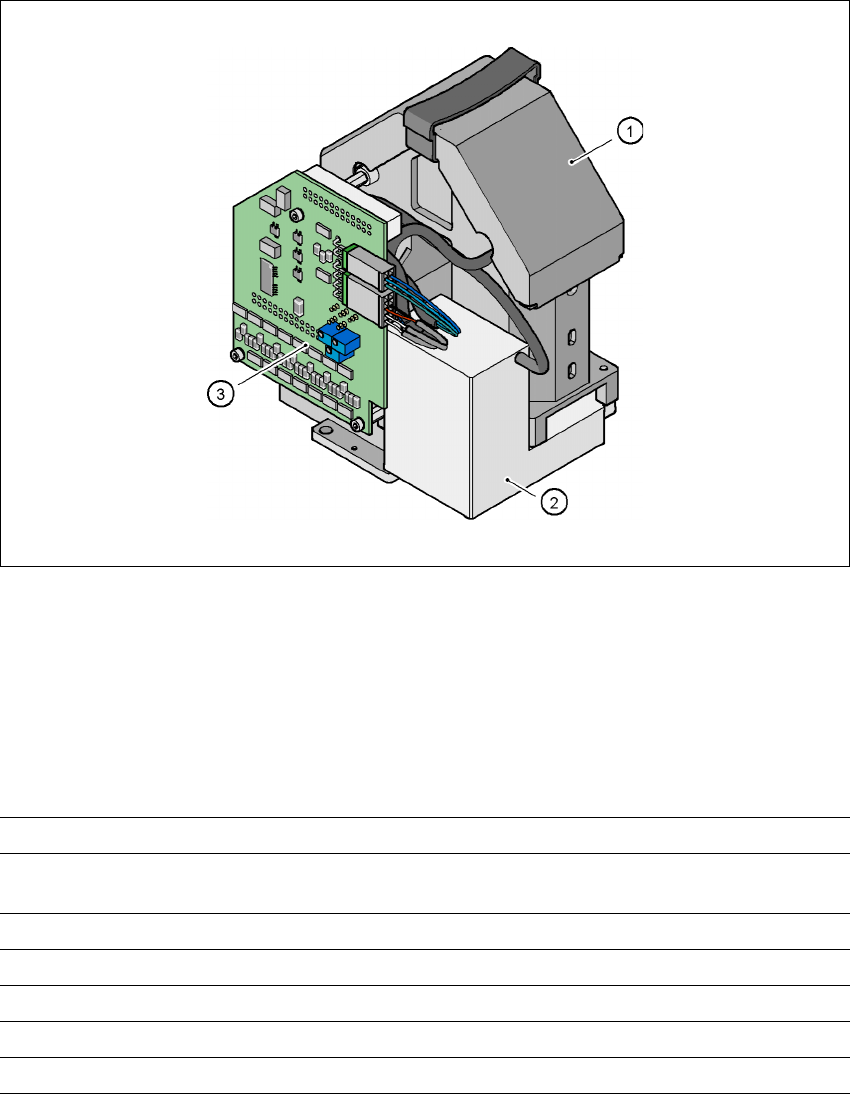

3.11 - 3 ábra AR-kamera (39 x 39) a 6 szegmenses Collect&Place fejnél
3
(1)AR-kameraoptika és megvilágítás
(2)Kameraerősítő
(3)Megvilágítás vezérlés
3.11.2.2 Műszaki adatok
3
AR-méretek 1,6 x 0,8 mm² - 32 x 32 mm²
A szerkezeti elemek spektruma 0603 - 32 x32 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Min. lábraszter 0,5 mm
Min. forrasztógömb-raszter 0,56 mm
Min. gömb-/forrasztógömb-raszter 0,32 mm
Látómező 39 x 39 mm²
Világítási mód Felülvilágítás (három szabadon programozható szint)
