3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.11 Érzékelő rendszerek Software-verzió: SR.505.xx Kiadás: 05/2004 HU
138
3.11.3 AR-kamera a TwinHead számára
3.11.3.1 Az AR-kamera felépítése (stacioner, P&P (típus 22) 50 x 40)
3

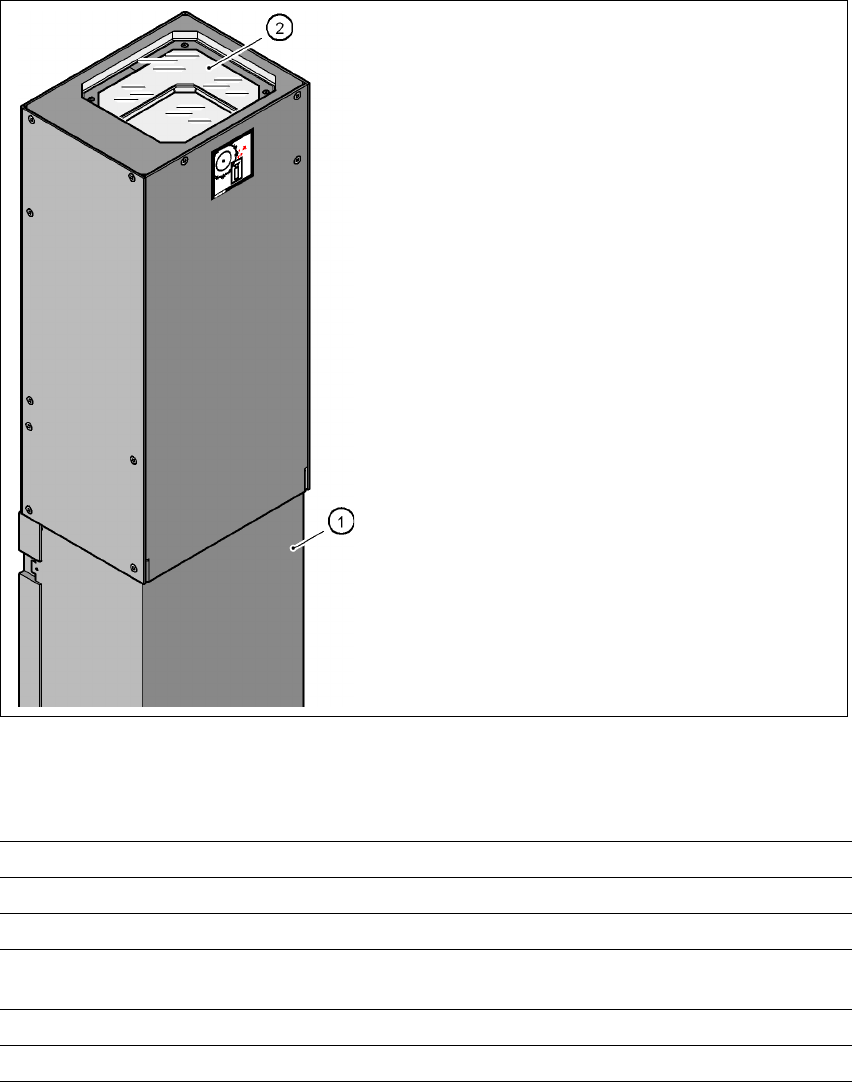

3.11 - 4 ábra Az AR-kamera felépítése (stacioner, P&P (típus 22) 50 x 40)
3.11.3.2 Műszaki adatok
3
(1)Kameraház integrált kamerával és
kameraerősítővel
(2)Üveglap - alatta megvilágító- és optikai szint
AR-méretek 50 x 40 mm²-ig, az alkatrész egyszeri mérésénél
A szerkezeti elemek spektruma 0603, MELF, SO, PLCC, QFP, elektrolit-kondenzátorok, BGA
Min. lábtávolság 0,4 mm
Min. gömb-/forrasztógömb-
átmérő
0,32 mm
Látómező 60 x 45 mm²
Világítási mód Felülvilágítás (hat szabadon programozható szint)
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.11 Érzékelő rendszerek
139
3.11.4 NYÁK-kamera, standard (típus: 5) 27
3.11.4.1 Helyzet
3
3.11 - 5 ábra NYÁK-kamera, standard (típus: 5) 27 a portálnál - alulnézet
(1)NYÁK-kamera - optika és megvilágítás
(2)Kameraerősítő
(3)Fejtartó
(4)Portál
3.11.4.2 Műszaki adatok
NYÁK-illesztési jelek Max. 3 (egyes kapcsolás és többszörös használat)
Helyi illesztési jelek Max. 2/NYÁK (lehet különböző típus)
Könyvtár-tároló max. 255 illesztési jeltípus - rendszer illesztési jel ≥249
Képfeldolgozás Geometric Alignment
Világítási mód Felülvilágítás
Felismerési idő jelenként/
rosszjelenként
0,4 s
Látómező 5,7 x 5,7 mm²
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.12 NYÁK szállítószalag Software-verzió: SR.505.xx Kiadás: 05/2004 HU
140
3.12 NYÁK szállítószalag
Szabvány szerint az automata egyszeres szállító szerkezettel van ellátva. A NYÁK dupla
szállítószalagja opcióként szállítható (lásd 7.4
fejezet, 306. oldal). Igény szerint válassza a NYÁK
szállítószalag bal vagy jobb oldalát fix szállító oldalnak. 3
3.12.1 Egyszeres NYÁK-szállítószalag felépítése
3
3.12 - 1 ábra Egyszeres NYÁK-szállítószalag felépítése
(1) Bemeneti szállítószalag
(2) 1. megmunkálószállító
(3) Köztes szállító
(4) 2. megmunkálószállító
(5) Kimeneti szállítószalag
(6) 1. emelőasztal
(7) 2. emelőasztal
(8) Szerelőteknő
