Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.11 Érzékelő rendszerek
139
3.11.4 NYÁK-kamera, standard (típus: 5) 27
3.11.4.1 Helyzet
3

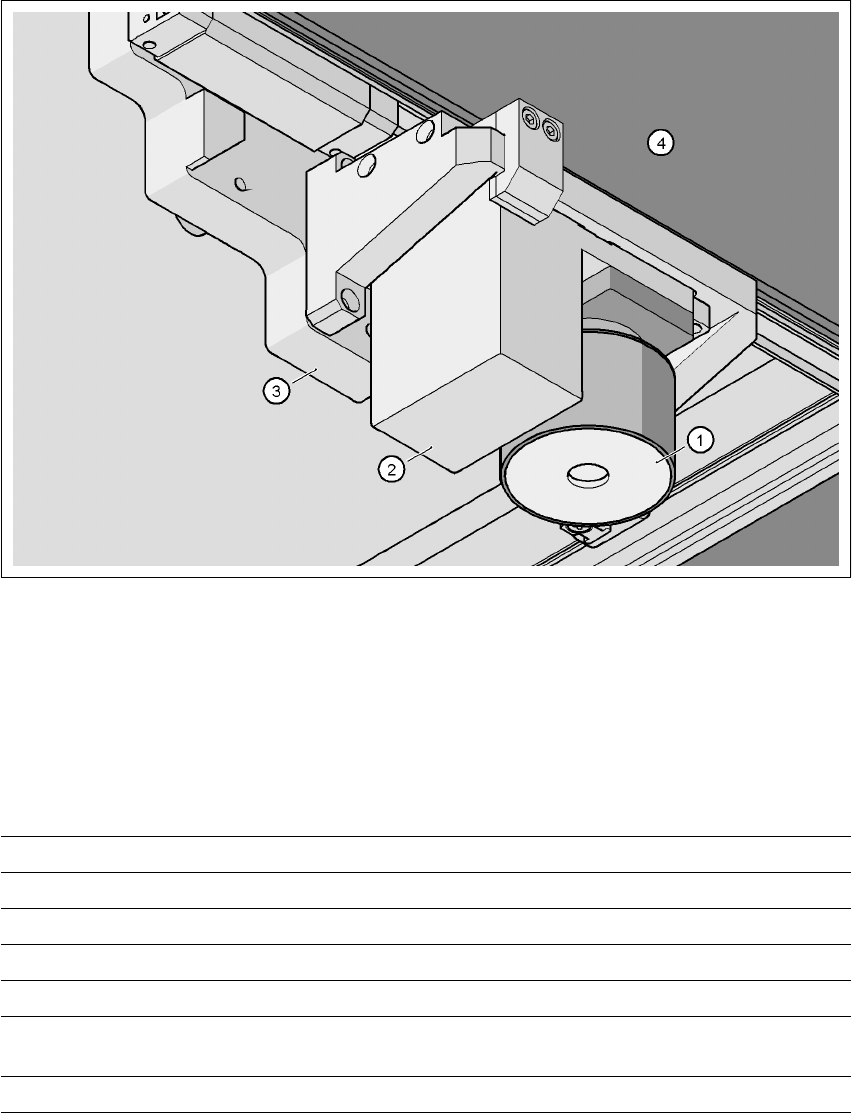

3.11 - 5 ábra NYÁK-kamera, standard (típus: 5) 27 a portálnál - alulnézet
(1)NYÁK-kamera - optika és megvilágítás
(2)Kameraerősítő
(3)Fejtartó
(4)Portál
3.11.4.2 Műszaki adatok
NYÁK-illesztési jelek Max. 3 (egyes kapcsolás és többszörös használat)
Helyi illesztési jelek Max. 2/NYÁK (lehet különböző típus)
Könyvtár-tároló max. 255 illesztési jeltípus - rendszer illesztési jel ≥249
Képfeldolgozás Geometric Alignment
Világítási mód Felülvilágítás
Felismerési idő jelenként/
rosszjelenként
0,4 s
Látómező 5,7 x 5,7 mm²
3 Műszaki adatok Üzemeltetési útmutató SIPLACE HF-sorozat
3.12 NYÁK szállítószalag Software-verzió: SR.505.xx Kiadás: 05/2004 HU
140
3.12 NYÁK szállítószalag
Szabvány szerint az automata egyszeres szállító szerkezettel van ellátva. A NYÁK dupla
szállítószalagja opcióként szállítható (lásd 7.4
fejezet, 306. oldal). Igény szerint válassza a NYÁK
szállítószalag bal vagy jobb oldalát fix szállító oldalnak. 3
3.12.1 Egyszeres NYÁK-szállítószalag felépítése
3

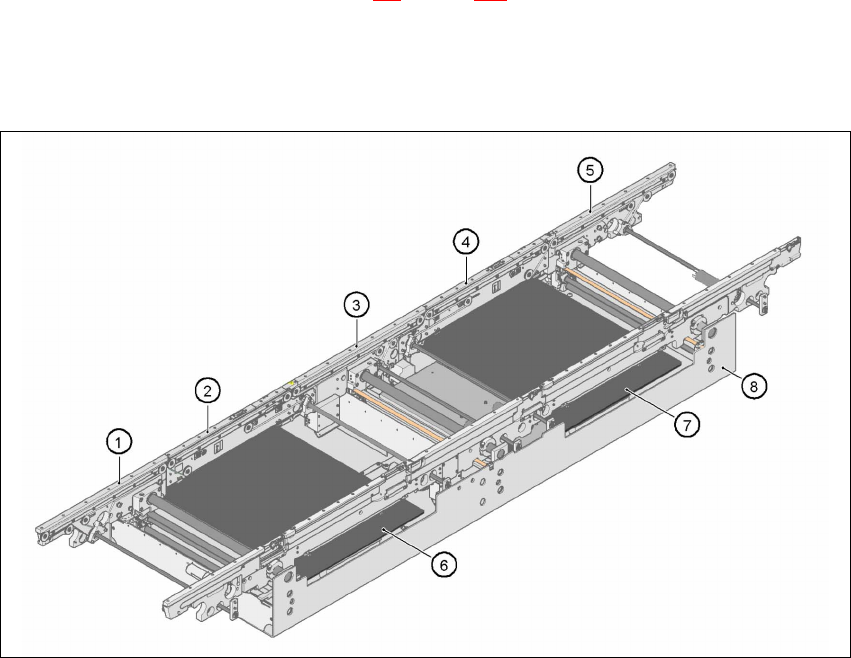

3.12 - 1 ábra Egyszeres NYÁK-szállítószalag felépítése
(1) Bemeneti szállítószalag
(2) 1. megmunkálószállító
(3) Köztes szállító
(4) 2. megmunkálószállító
(5) Kimeneti szállítószalag
(6) 1. emelőasztal
(7) 2. emelőasztal
(8) Szerelőteknő
Üzemeltetési útmutató SIPLACE HF-sorozat 3 Műszaki adatok
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 3.12 NYÁK szállítószalag
141
3.12.2 Műszaki adatok - egyszeres szállítószalag
3
3.12.3 Funkció-leírás
A beültetéshez a nyomtatott áramköri lap az alsó oldala felől kerül befogásra. Ezért a nyomtatott
áramköri lap felső oldala és a beültetőfej közötti távolság minden nyomtatott áramköri lap
esetében változatlan marad, és nem függ a nyomtatott áramköri lap vastagságától. Ennek
megfelelően a beültetési ráta sem függ a NYÁK-vastagságtól. Ezen túlmenően optimálható a
NYÁK-jelközpontosítás is. A NYÁK-felület és a NYÁK-kamera közötti állandó távolság
következtében a NYÁK-kamera fókusza mindig azonos élességgel van a NYÁK-felületre állítva.
A NYÁK-jelkontúrok leképezése a NYÁK-kamera CCD-chipjén optimális. 3
A nyomtatott áramköri lap szállítószalagjának szélességét egy integrált szabályzókör
elektronikusan állítja be és ellenőrzi. Ez program-meghívással választható ki. Ekkor a
szabályozóelektronika olyan hosszan aktiválja a léptető motorokat, amíg a kívánt szélességet el
nem éri. A szélességbeállítás tehát független a többi gépkomponenstől. 3
A szállítási magasság úgy választható ki, hogy az automata 830, 900, 930 vagy 950 mm szállítási
magasságú sorokban integrálható. Az egyes automaták NYÁK szállítószalagjai (konvejor) közötti
Fix szállítási szél Jobbra vagy balra
Nyomtatott áramköri lapformátum
Standard (H x SZ)
"Hosszú NYÁK" opció
50 x 50 mm² - 450 x 508 mm²
50 x 80 mm² - 610 x 508 mm²
Nyomtatott áramköri lapvastagság
Standard 0,3 mm ... 4,5 mm ± 0,2 mm
(vastagabb NYÁK kérésre)
Max. nyomtatott áramköri lapgörbület Felfelé: 6 mm - NYÁK-vastagság
Lefelé: 0,3 mm + a NYÁK-vastagsága
NYÁK-súly Max. 3 kg
Szabad tér a NYÁK alsó oldalán
Standard
Opció
25 mm ± 0,2 mm
Max. 40 mm ± 0,2 mm
AR-szabad vezetési perem 3 mm
NYÁK-csereidő < 2,5 s
NYÁK-pozícionálási pontosság ± 0,5 mm
NYÁK-szállítási magasság 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opció)
930 mm± 15 mm (opció)
950 mm ± 15 mm (SMEMA-opció)
A port típusa SMEMA / SIEMENS
Rosszjelfelismerés Lehetséges
Automata szélességbeállítás Lehetséges
