Üzemeltetési útmutató SIPLA CE HF-sorozat 4 Felállítás és üzembe helyezés Software-verzió: S R.505.xx Kiadás: 05/2004 HU 4.2 Az au tomaták méretei 145 4 4.2 - 2 ábra A HF/3-automata méretei mi lliméterben - a NYÁK-beadás…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.2 Az automaták méretei Software-verzió: SR.505.xx Kiadás: 05/2004 HU
144
4

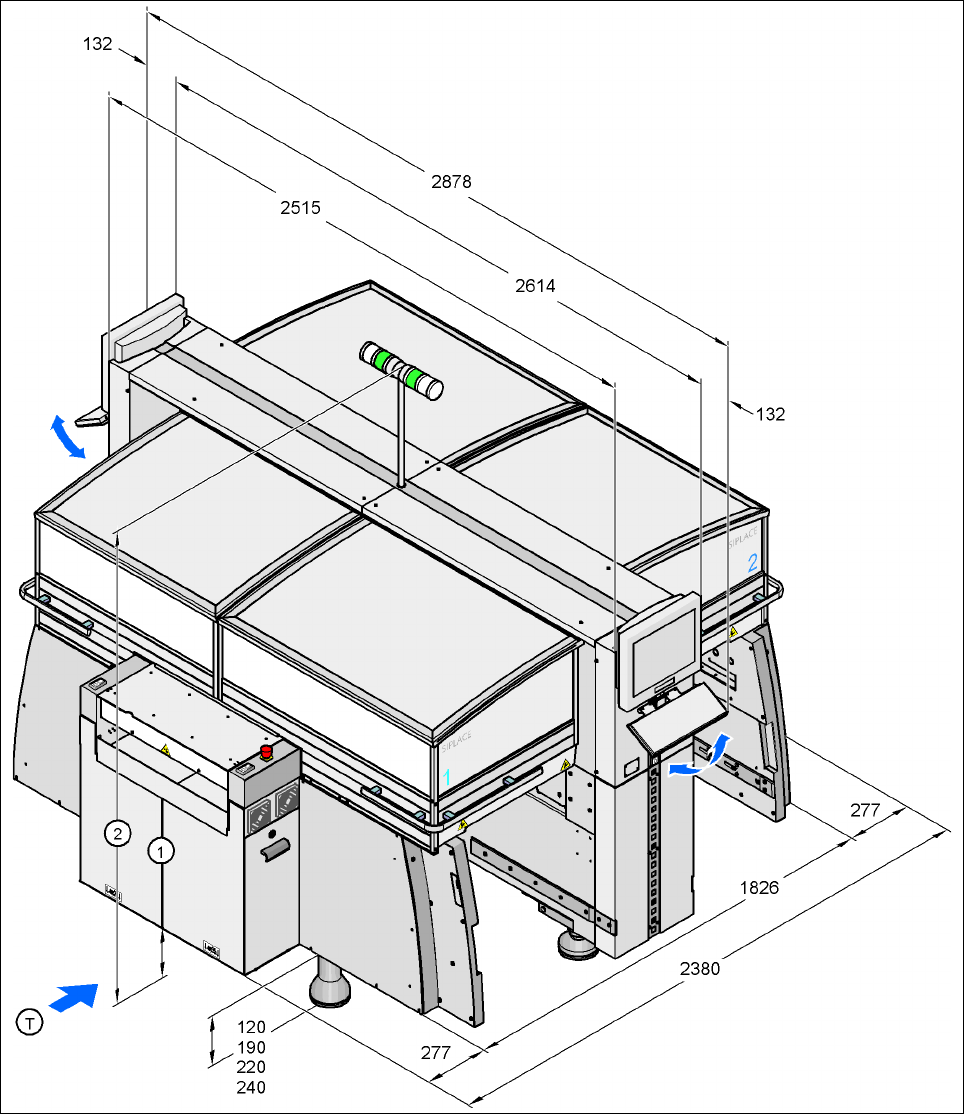

4.2 - 1 ábra A HF-automata méretei milliméterben - a NYÁK-beadási oldal nézete
(1) NYÁK-beadási oldal
(2) Fő zavarjelző magassága, a NYÁK-szállítási magasságtól függően, max. 2075 mm
(T) Nyomtatott áramköri laptovábbítási irány
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.2 Az automaták méretei
145
4

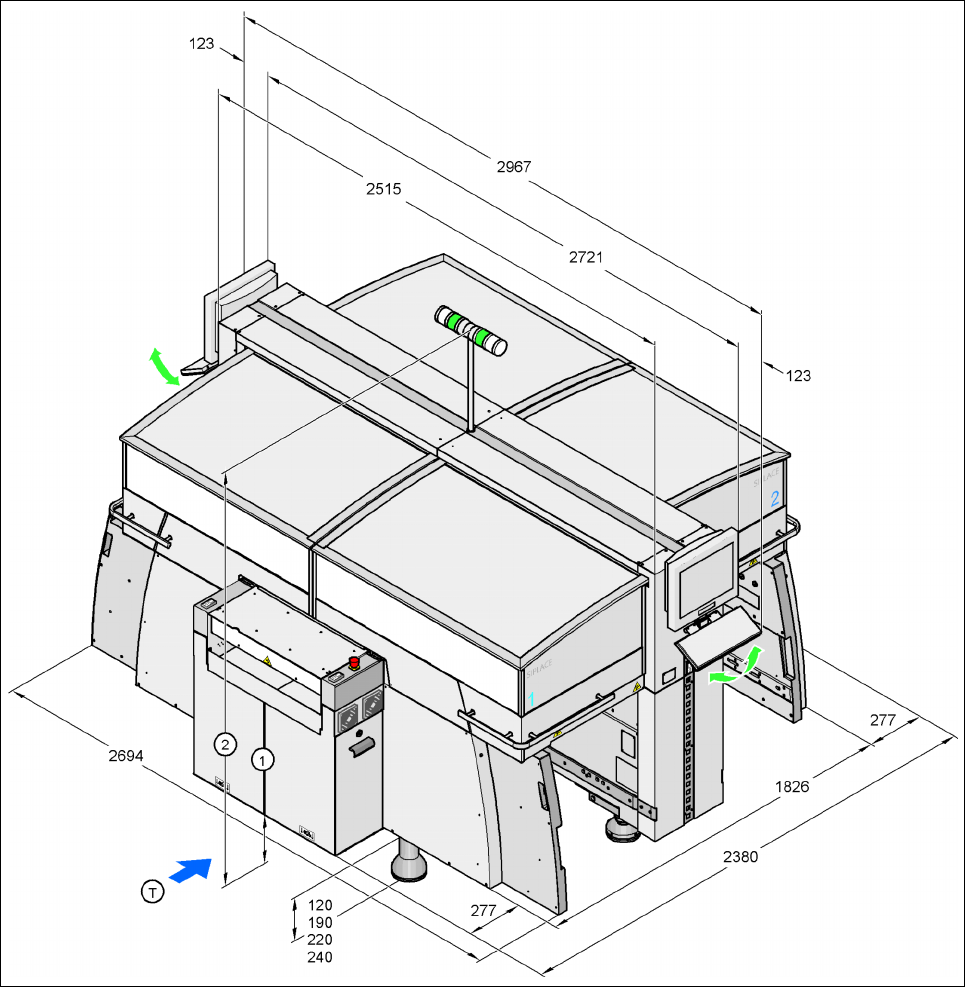

4.2 - 2 ábra A HF/3-automata méretei milliméterben - a NYÁK-beadási oldal nézete
(1) NYÁK-beadási oldal
(2) Fő zavarjelző magassága, a NYÁK-szállítási magasságtól függően, max. 2075 mm
(T) Nyomtatott áramköri laptovábbítási irány
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.2 Az automaták méretei Software-verzió: SR.505.xx Kiadás: 05/2004 HU
146
4

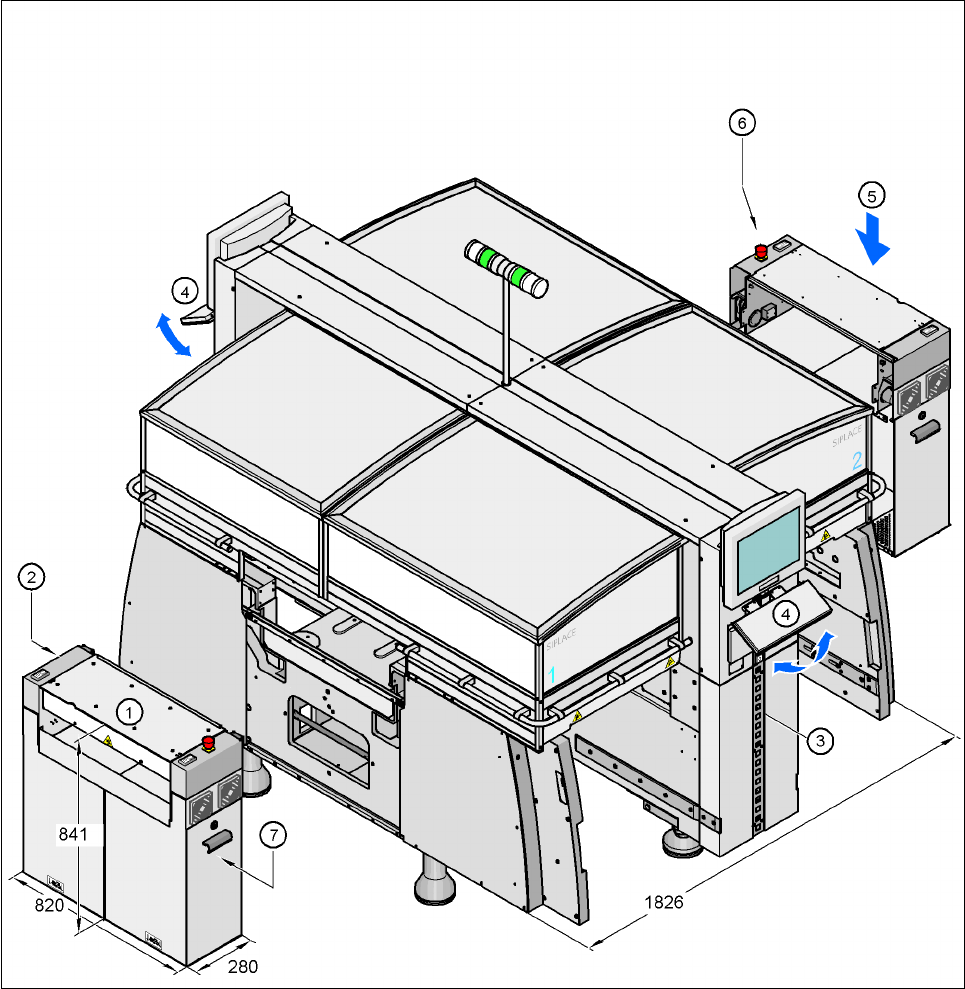

4.2 - 3 ábra Az automata méretei milliméterben - toldalékok leszerelve
(1) Toldalék a NYÁK-beadási oldalon - kiszállításkor leszerelve
(2) Komputer-egység a toldalékban (1)
(3) Pneumatika-fiók a burkolat mögött
(4) Lehajtható billentyűzetek
(5) Toldalék a NYÁK-kiadási oldalon - szükség esetén leszerelhető
(6) Tengelyegység a toldalékban (5) - HF: 1. és 3. portál, HF/3: 3. portál
(7) Tengelyegység a toldalékban (1) - HF/3: 1. és 4. portál
