4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat 4.2 Az automaták méretei Software-verzió: S R.505.xx Kiadás: 05/2004 HU 148 4.2.2 A jobb NYÁK-szállítószalag-o ldal távolsága a gép közepét ő l 4.2…
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.2 Az automaták méretei
147
4.2.1 A gép lábainak távolsága
4

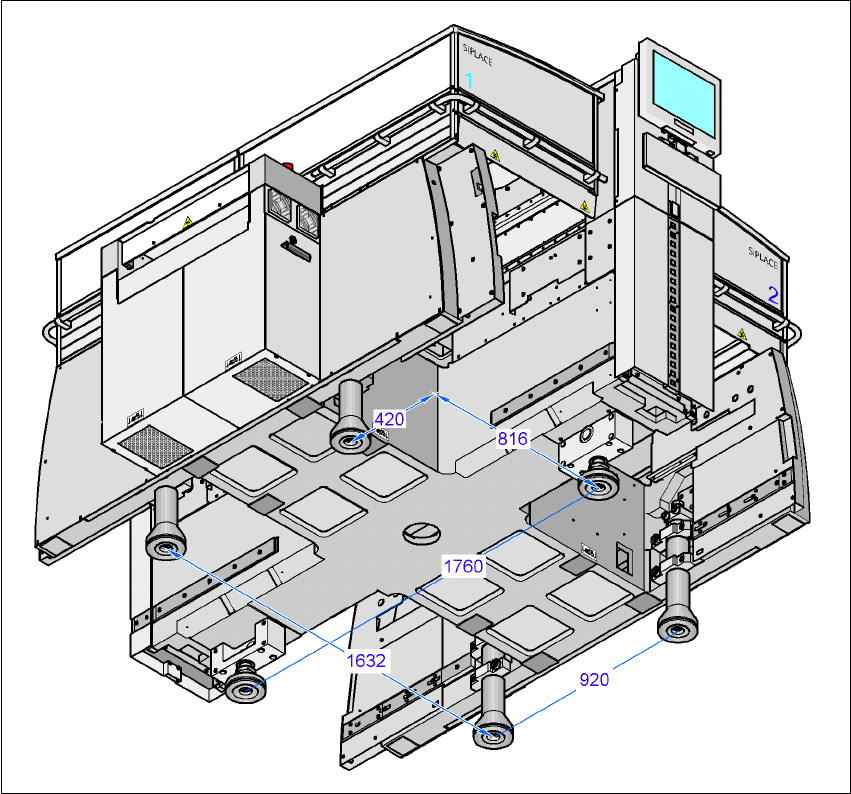

4.2 - 4 ábra A gép lábainak távolsága milliméterben
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.2 Az automaták méretei Software-verzió: SR.505.xx Kiadás: 05/2004 HU
148
4.2.2 A jobb NYÁK-szállítószalag-oldal távolsága a gép közepétől
4.2.2.1 Egyszeres szállítószalag
4

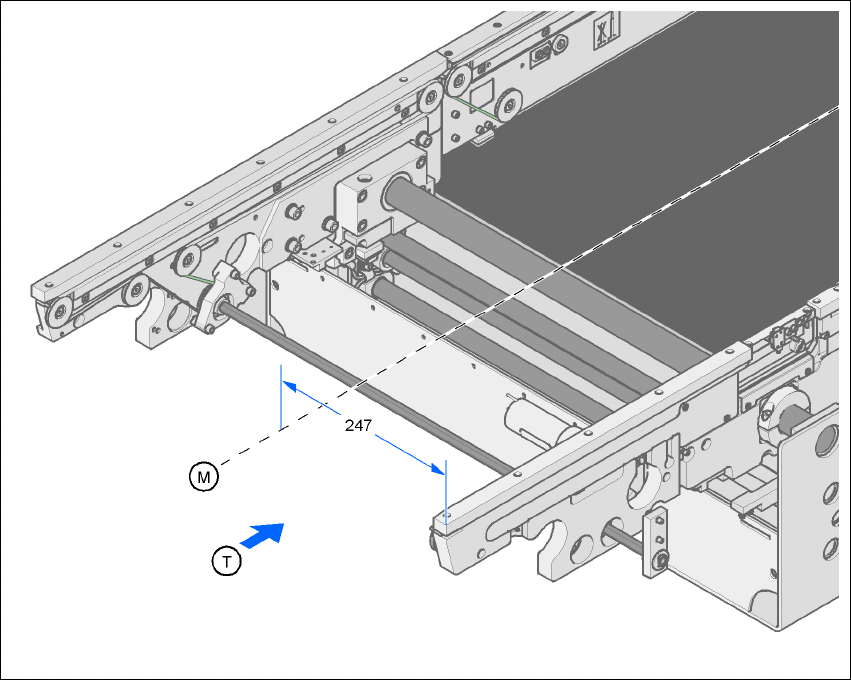

4.2 - 5 ábra A jobb NYÁK-szállítószalag-oldal távolsága a gép közepét
ő
l milliméterben
(egyszeres szállítószalag)
4
M Gép közepe
T NYÁK-szállítási irány
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.2 Az automaták méretei
149
4.2.2.2 Dupla szállítószalag
4

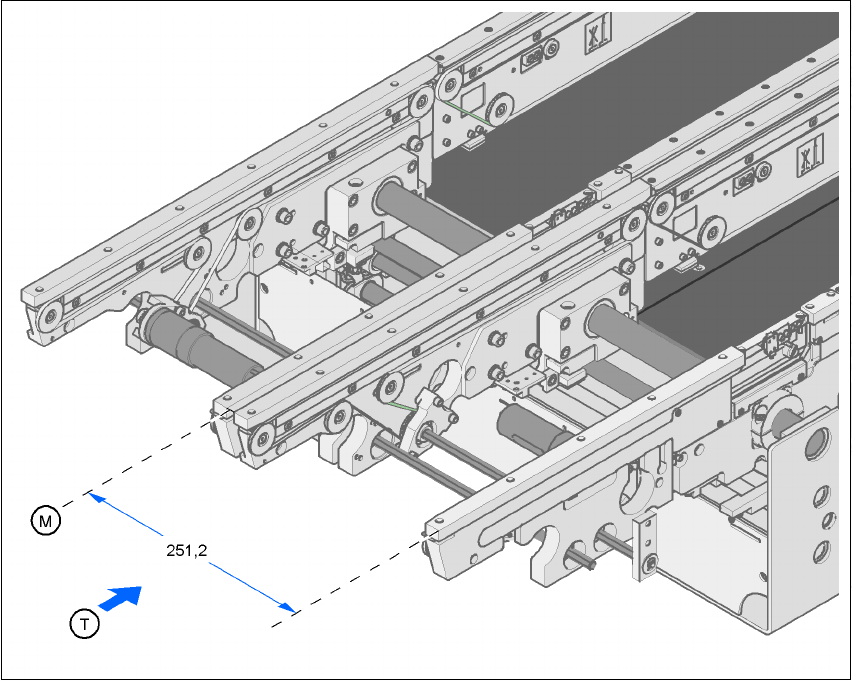

4.2 - 6 ábra A jobb NYÁK-szállítószalag-oldal távolsága a gép közepét
ő
l milliméterben
(dupla szállítószalag)
4
M Gép közepe
T NYÁK-szállítási irány
