4.3.4.3 A villástargonca felfekvési pontjai az automatán
A következő két ábrán láthatja a villástargonca felfekvési pontjai az automatán, amikor az
automatát leemelik a raklapról, vagy raklap nélkül kívánják szállítani.
UTALÁS
Hosszabb út esetén mindig raklappal és villástargoncával szállítsa az automatát, az automata
károsodásának elkerülése érdekében.
A villa párhuzamos a nyomtatott áramköri lap szállítóval 4
4

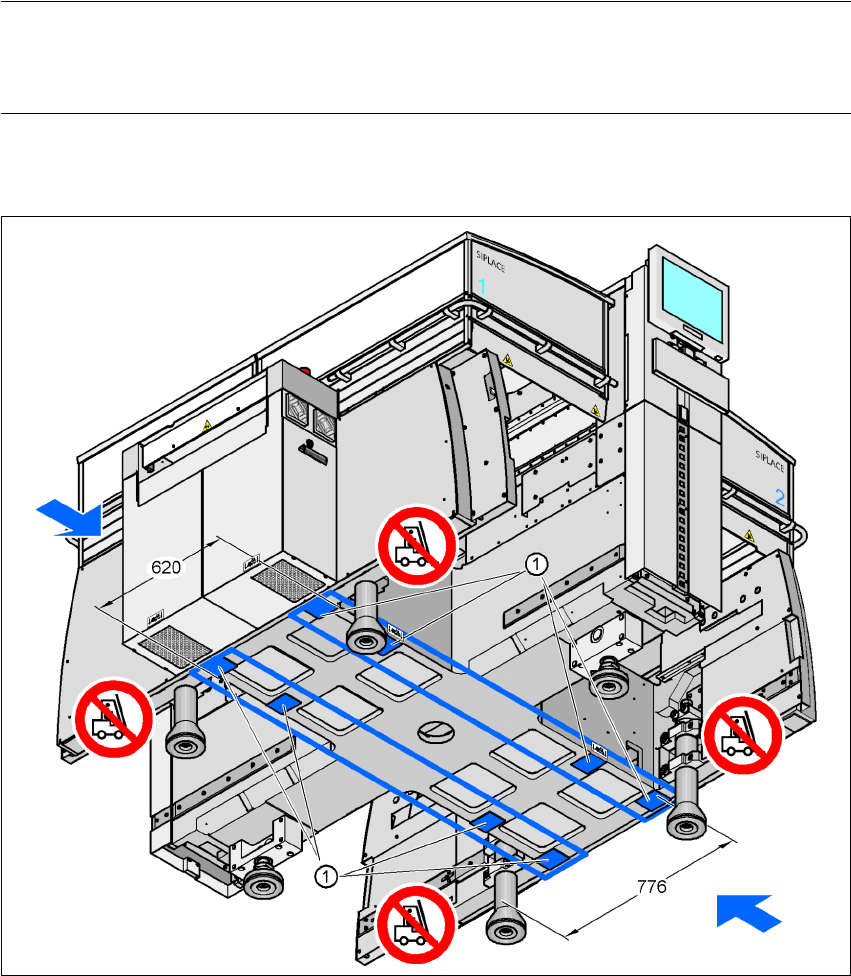

4.3 - 2 ábra Felfekv
ő
felületek - a villa párhuzamos a nyomtatott áramköri lap szállítási irányával
4
(1) A villástargonca villájának felfekvő felülete
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.3 Kiszállítási konfiguráció és szállítás Software-verzió: SR.505.xx Kiadás: 05/2004 HU
154
FIGYELEM!
Az automata megemelése
el
ő
tt
feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
– A villát csak annyira szabad kinyitni, hogy a villa mindig a gép két lába közötti területre essen
(felfekvési felület: lásd 4.3 - 2
ábra). A gép lábainak távolsága 776 mm. Nyomatékosan tilos
a villa távolságát annyira megnövelni, hogy a villa a gépkeret oldalsó részeinél emelje az
automatát. Ennek következménye a gépkeret deformálódása volna.
Æ Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen. Ha egy szilárd
alátétet helyeznek a villa és az automata közé, az megakadályozza az automata felborulását
emeléskor. Így elkerülhető a gép lábainak egyoldalú terhelése, ami a lábak rögzítésének
deformálódásához vezetne. Javasoljuk, hogy az automata emelését egy második személy
figyelje és biztosítsa, hogy az automata a villástargoncával történő megemelésekor ne
boruljon el.
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.3 Kiszállítási konfiguráció és szállítás
155
A villa merőleges a nyomtatott áramköri lap szállítójára 4
4

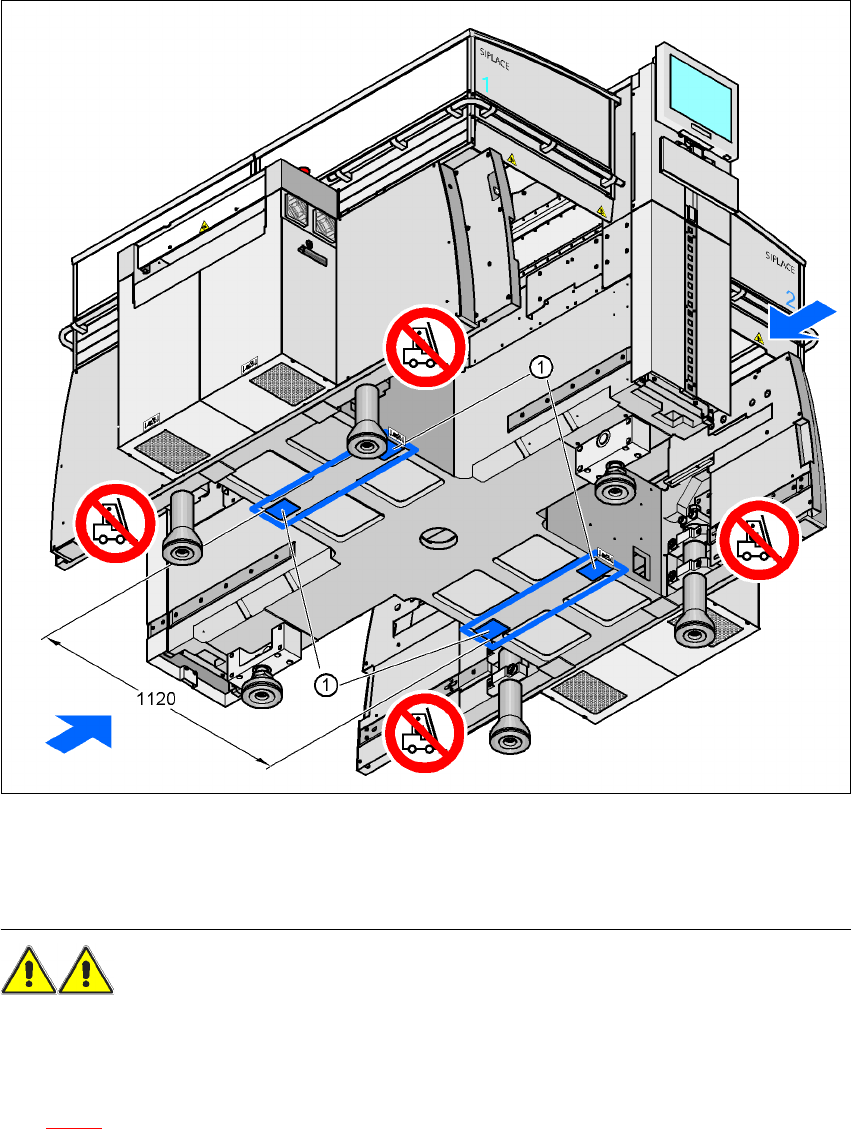

4.3 - 3 ábra Felfekv
ő
felületek - a villa mer
ő
leges a nyomtatott áramköri lap szállítási irányára
(1) A villástargonca villájának felfekvő felülete
FIGYELEM!
Az automata megemelése
el
ő
tt
feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
– A villatávolságnak 800 és 900 mm közöttinek kell lennie. A villástargonca felfekvési felületét
a 4.3 - 3
ábrán láthatja. A felfekvő felület külső távolsága 1120 mm. kifejezetten tilos
a villatávolságot annyira megnövelni, hogy a villa az automatát a gépkeret oldalsó részénél
emelje. Ennek következménye a gépkeret deformálódása volna.
