Æ Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen. Ha egy szilárd
alátétet helyeznek a villa és az automata közé, az megakadályozza az automata felborulását
emeléskor. Így elkerülhető a gép lábainak egyoldalú terhelése, ami a lábak rögzítésének
deformálódásához vezetne. Javasoljuk, hogy az automata emelését egy második személy
figyelje és biztosítsa, hogy az automata a villástargoncával történő megemelésekor ne
boruljon el.
4.3.4.4 Amit szállításkor feltétlenül figyelembe kell venni
FIGYELEM!
Szállításkor feltétlenül ügyeljen rá, hogy a gép
minden
lába szabadon lebegjen a padló felett. Ha
szállítás közben a gép lábai súrolják a padlót vagy akadályba ütköznek, akkor megsérülhetnek
a géplábak rögzítése a gépkeretben!
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.4 A felállítás helyének infrastruktúrája
157
4.4 A felállítás helyének infrastruktúrája
4.4.1 Ajánlás a talajjellemzőkre
Az automata talaja legyen szilárd és sík, mert az automata üzemeltetése közben a dinamikus erők
rezgéseket kelthetnek a felállítás helyén. A rezgések nagysága a talaj szerkezetétől függ.
Alapvetően a következők alkalmasak, amennyiben betartják a padlóterhelés stb. paramétereit:
– vasbeton födémszerkezetek, pl. iparcsarnokok mennyezete
– vasbeton padlózat, pl. alápincézetlen iparcsarnokok betonpadlózata
–kettős padlóval rendelkező helyiségek, amennyiben a köztes térbe stabil alapot építettek.
A köztes alapra ugyanazok a felállítási feltételek vonatkoznak. Készülhet acélgerendákból
vagy betonból.
4.4.1.1 A gép súlya és a padló teherbírása
4.4.1.2 Rezgési határértékek
Az automata érzéketlen a padló rázkódásával szemben. Azonban a következő rezgési
határértékeket be kell tartani.
4
Az alapgép súlya 3800 kg (HF), 3850 (HF/3)
Súly (teljesen felszerelt) 4700 kg (HF), 4750 (HF/3)
Felállítási felület 6,01 m² (HF), 6,48 m² (HF/3)
A géplábak száma 6
A talaj felületi terhelhetősége Min. 1561 kg/m² (HF)
Min. 1590 kg/m² (HF/3)
Fajlagos padlóterhelés lábanként
6 gépláb esetén
3 gépláb esetén
75,3 N/cm²
150,6 N/cm²
Paraméter Értékek
Terz-spektrálérték
a rezgéssebességekre 5 - 100 Hz v < 250 µm/s
v
max
-érték az idő múlásával v
max
< 1,5 mm/s
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.4 A felállítás helyének infrastruktúrája Software-verzió: SR.505.xx Kiadás: 05/2004 HU
158
4.4.2 Sűrített levegő ellátás
4.4.2.1 A sűrítettlevegő-ellátás ellenőrzése
Ellenőrizze, hogy megfelel-e a sűrítettlevegő-ellátás az előírt specifikációnak (lásd a táblázatot
a 3.3
fejezetben, a 93. oldalon).
UTALÁS:
"A hálózat (elektromos és sűrített levegő) konfigurációja a vevőnél SMD-berendezésekhez"
dokumentációban, cikk-sz. 00191409-xx megtalálhatók a szükséges specifikáció teljesítéséhez
végrehajtandó intézkedések.
Æ Jegyzőkönyvezze a sűrített levegő tulajdonságait a felállítás helyén.
4.4.2.2 Sűrített levegő csatlakozóhelye az automatán
4

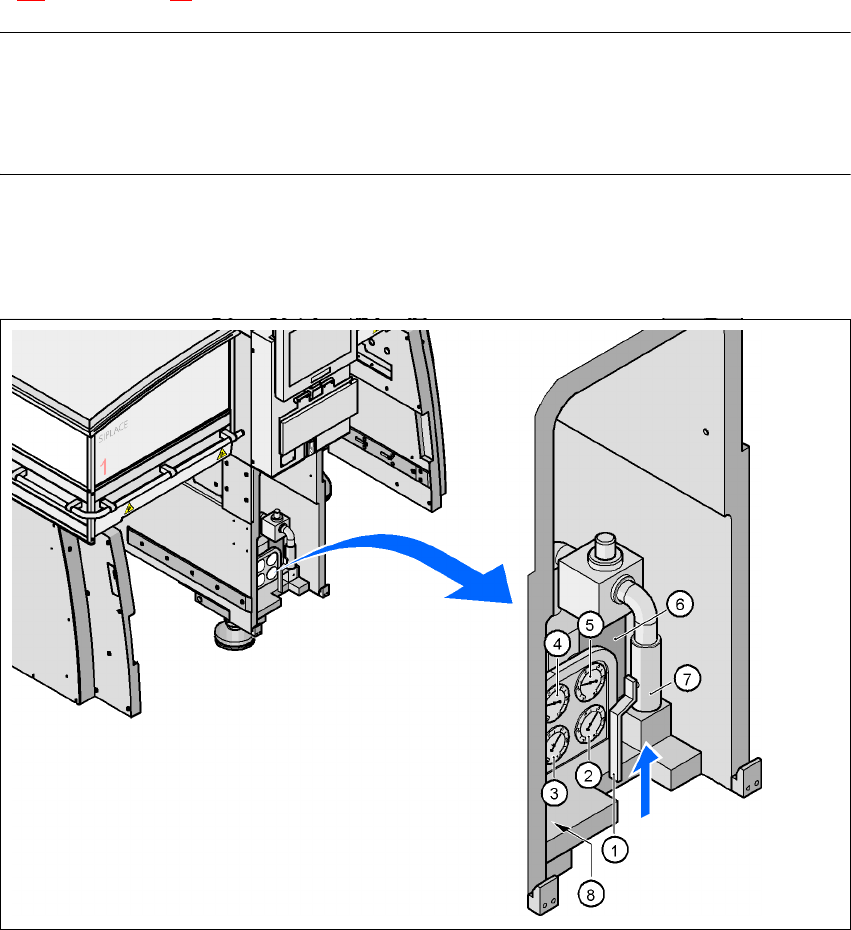

4.4 - 1 ábra S
ű
rített leveg
ő
vezeték csatlakozása
(1) Elzárócsap "NYIT" helyzetben
(2) A gépkomponensek tápnyomásának manométere
Előírt nyomás: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (kijelzési tartomány 0 - 0,6 MPa, 0 - 6 bar)
(3) A portál elosztó tápnyomásának manométere
