FIGYELEM!
Az egyes automaták és a telepített opciók (pl. MTC, Productivity-Lift, vákuumszivattyú)
elektromos vezetékeit egyértelműen meg kell jelölni és kétséget kizáróan hozzájuk kell rendelni.
Annak az országnak az előírásai érvényesek, ahol az automatát üzemeltetik.
4

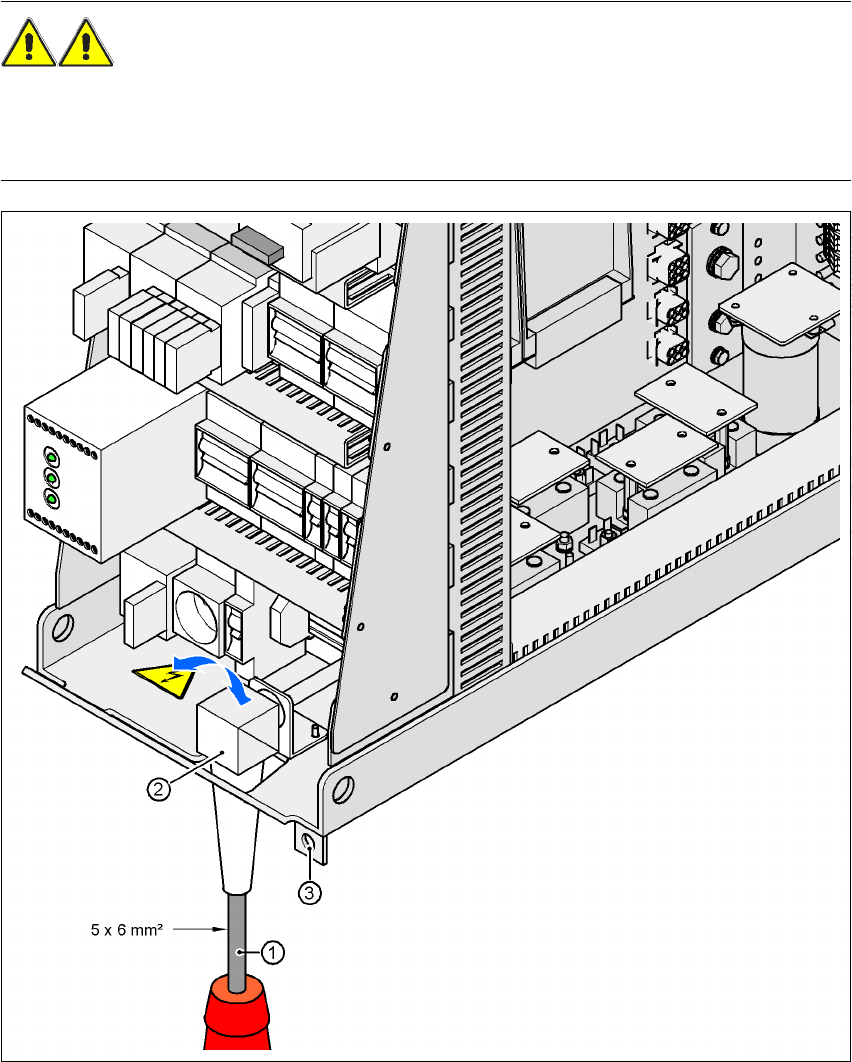

4.4 - 3 ábra A hálózati csatlakozókábel vezetékkeresztmetszete
4
(1) Hálózati ellátó kábel
(2) Szögdarab a kábelcsavarzat részére
(3) Rögzítőfül az áramellátó fiók számára
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.4 A felállítás helyének infrastruktúrája Software-verzió: SR.505.xx Kiadás: 05/2004 HU
162
4.4.3.4 Hálózati ellátó kábel csatlakoztatása
4

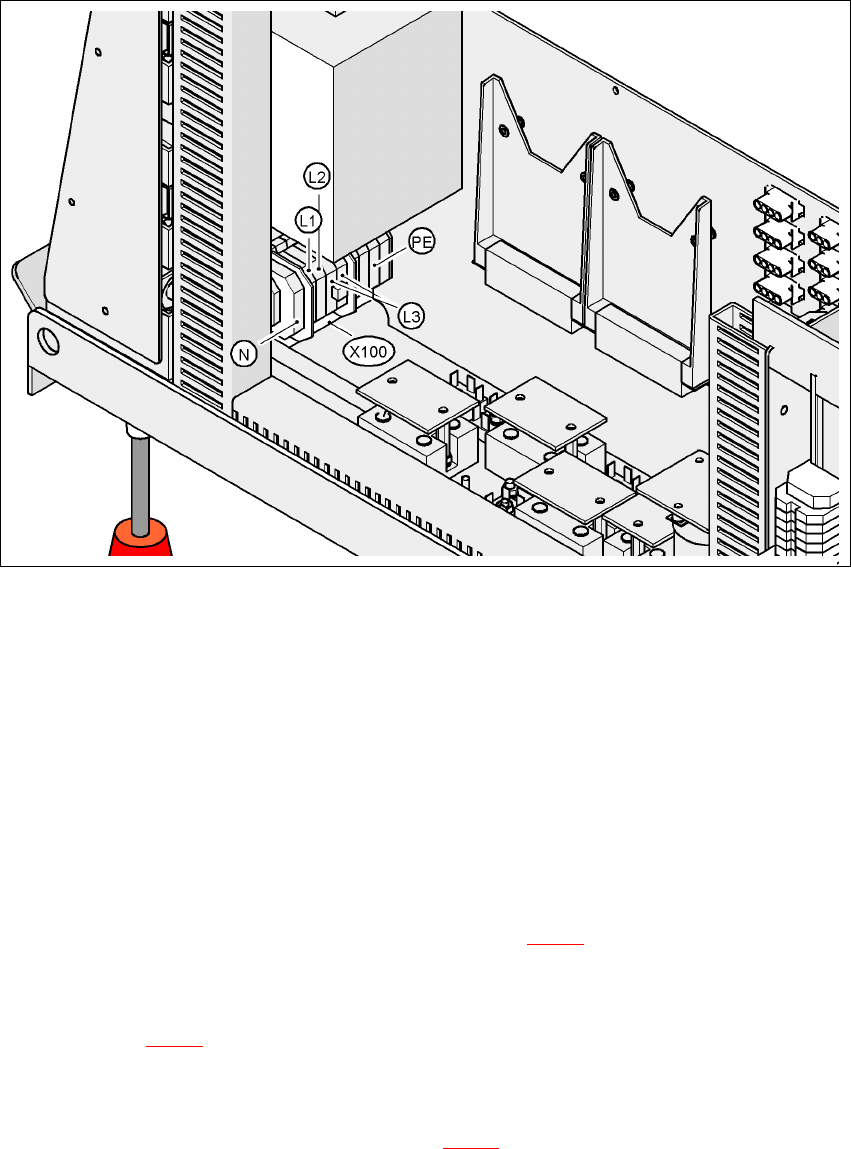

4.4 - 4 ábra Kapocsmez
ő
a hálózati csatlakozókábel csatlakoztatására
4
(L1) Fázis
(L2) Fázis
(L3) Fázis
(N) Nulla-vezeték
(PE) Védővezeték
(X100) Kapocsmező
Æ Minden érvégre szorítson rá egy érvéghüvelyt.
Æ Lazítsa meg a könyök-kábelcsavarzat anyáját (2. poz. a 4.4 - 3 ábrán).
Æ Hajtsa fel a könyök-kábelcsavarzatot.
Æ Vezesse a hálózati ellátó kábelt a könyök-kábelcsavarzaton át az X100 kapocsmezőhöz
(lásd X100 a 4.4 - 4
ábrán).
Æ Csatlakoztassa a kábelt és gondoskodjon megfelelően nagy görbületi sugárról. Az ereket
megtörni tilos.
Æ Hajtsa le a könyök-kábelcsavarzatot (2. poz. a 4.4 - 3 ábrán) és kézzel húzza meg az anyát.
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.4 A felállítás helyének infrastruktúrája
163
4.4.3.5 A bekapcsolási-áram korlátozó hídjainak ellenőrzése
A bekapcsolási-áram korlátozót a tápfeszültségtől függően kell konfigurálni. Ez a bekapcsolási-
áram korlátozó áramköri lapján, bedugható hidak segítségével történik (1. poz. a 4.4 - 5
ábrán).
4

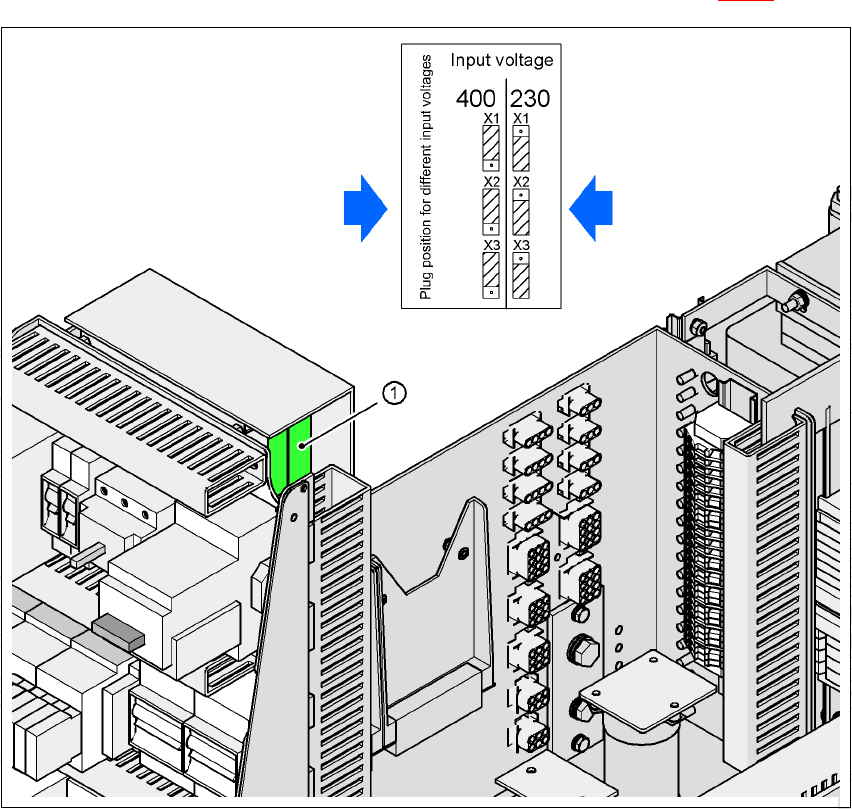

4.4 - 5 ábra A bekapcsolási-áram korlátozó áramköri lapjának és csatlakozódugójának helyzete
4
(1) A bekapcsolási-áram korlátozó áramköri lapja
X1, X2, X3 Csatlakozódugó a bekapcsolási-áram korlátozó konfigurálásához
Æ Ellenőrizze a hidakat, és amennyiben szükséges, végezze el a korrekciót.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 208 V~
3 x 230 V~
