4.5 Az automata felállítása
4.5.1 Az automata nyomtatott áramköri lap-szállítási magassága
Az automata a következő nyomtatott áramköri lap-szállítási magasságokra állítható be:
830 mm ± 15 mm Standardmagasság 4
900 mm ± 15 mm SMEMA-magasság 4
930 mm ± 15 mm SMEMA-magasság 4
950 mm ± 15 mm SMEMA-magasság 4
UTALÁS
Nyomtatott áramköri lap-szállítási magasságnak nevezik a nyomtatott áramköri lap szállító felső
széle és a gép lábának alsó széle közötti távolságot.
4.5.2 Figyelmeztető utasítások
VESZÉLY!
Csak SIEMENS-technikusoknak illetve tanúsított személyeknek megengedett az automata
felállítása és üzembe helyezése.
Æ Ehhez kapcsolódóan vegye figyelembe a vonatkozó balesetvédelmi előírásokat.
Æ Soha ne feküdjön az automata alá a gép lábainak szereléséhez. Minden szerkezeti egység és
alkatrész szerelhető az alkatrészasztalok számára való szabad térből. Amennyiben mégis
szerelési munkákat végez az automata alsó oldalán, akkor a munkákat megfelelő
intézkedésekkel kiegészítőleg biztosítani kell. A villástargonca mint egyedüli támasz nem
megengedett!
Æ Ügyeljen rá, hogy a portálok a nyomtatott áramköri lap-továbbítóterület felett álljanak, így nem
szűkítik be a szerelés alatt a fej mozgásterét. Ezáltal sérülésveszély zárható ki.
Æ Az automata magasságállításához két személy szükséges:
– az egyik személy a szükséges szerelési munkákat végzi,
– a másik személy a megemelt automata stabilitását figyeli a szerelés alatt.
Æ Lábai védelmére viseljen speciális erősítésű lábbelit. Egy gépláb 6,75 kg.
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.5 Az automata felállítása
165
4.5.3 Szerszámok és segédeszközök
Az automata magasságállításához a következő szerszámokra és segédeszközökre van szükség:
– 17 x 19-es villáskulcs, cikkszám 00096278-01
17-es kulcsméret az alkatrészkocsi-behúzókészülék pneumatikacsatlakozójának
leszereléséhez 4
– 30 x 36-os villáskulcs, cikkszám 00096286-01
36-os kulcsméret a gép lábának magasságállítására szolgáló M24x80-as hatlapfejű
csavarhoz 4
– 65-ös villáskulcs, cikkszám 00353827-01
65-ös kulcsméret a "HS50" gépláb M24-es hatlapú ellenanyájához 4
– Imbuszkulcs, 10-es méret, cikkszám 00373926-01
a távtartók rögzítésére szolgáló M12x80-as imbuszcsavarokhoz 4
– Imbuszkulcs, 14-es méret, cikkszám 00373927-01
a gép lábának magasságállítására való tuskó rögzítésére szolgáló M16x90-es
imbuszcsavarokhoz 4
– Imbuszkulcs, 19-es méret, cikkszám 00373928-01
a gép lábának szorítására való M24x90-es imbuszcsavarokhoz 4
– Villástargonca
Villahosszúság: min. 1800 mm 4
Teherbírás: min. 6000 kg 4
Villahossz: lásd: 4.5 - 1
ábra 4
– Vízszintmérő: pontosság 0,02 mm/m
– Légpárnás szállítórendszer: SIPLACE HSxx, cikk-sz. 00119002-01
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.5 Az automata felállítása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
166
4.5.4 Nyomtatott áramköri lap-szállítási magasság előzetes beállítása
Æ Tolja a villástargonca villáját az automata alá, ahogy az a 4.5 - 1 ábrán látható.
4

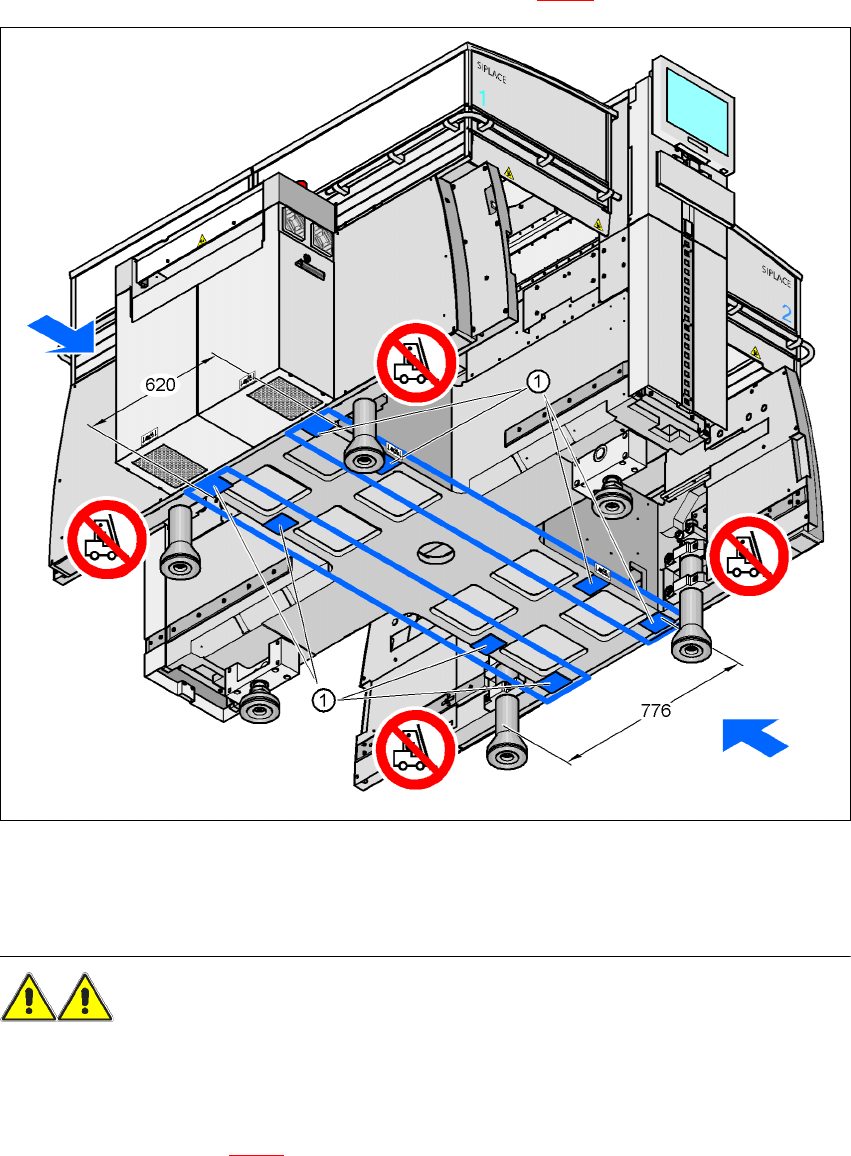

4.5 - 1 ábra Felfekv
ő
felületek - a villa párhuzamos a nyomtatott áramköri lap szállítási irányával
(1) A villástargonca villájának felfekvő felülete
FIGYELEM!
Az automata megemelése
el
ő
tt
feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
– A villát csak annyira szabad kinyitni, hogy a villa mindig a gép két lába közötti területre essen
(felfekvési felület: lásd 4.3 - 2
ábra). A gép lábainak távolsága 776 mm. Nyomatékosan tilos a
villa távolságát annyira megnövelni, hogy a villa a gépkeret oldalsó részeinél emelje az
