4.5.4 Nyomtatott áramköri lap-szállítási magasság előzetes beállítása
Æ Tolja a villástargonca villáját az automata alá, ahogy az a 4.5 - 1 ábrán látható.
4
4.5 - 1 ábra Felfekv
ő
felületek - a villa párhuzamos a nyomtatott áramköri lap szállítási irányával
(1) A villástargonca villájának felfekvő felülete
FIGYELEM!
Az automata megemelése
el
ő
tt
feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
– A villát csak annyira szabad kinyitni, hogy a villa mindig a gép két lába közötti területre essen
(felfekvési felület: lásd 4.3 - 2
ábra). A gép lábainak távolsága 776 mm. Nyomatékosan tilos a
villa távolságát annyira megnövelni, hogy a villa a gépkeret oldalsó részeinél emelje az
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.5 Az automata felállítása
167
automatát. Ennek következménye a gépkeret deformálódása volna.
Æ Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen. Ha egy szilárd
alátétet helyeznek a villa és az automata közé, az megakadályozza az automata felborulását
emeléskor. Így elkerülhető a gép lábainak egyoldalú terhelése, ami a lábak rögzítésének
deformálódásához vezetne. Javasoljuk, hogy az automata emelését egy második személy
figyelje és biztosítsa, hogy az automata a villástargoncával történő megemelésekor ne
boruljon el.
Æ A villástargonca segítségével emelje az automatát mintegy 35 cm magasra. Így elkerülhető,
hogy az Ön lába megsérüljön, ha a gép lába véletlenül lesüllyedne.
Az automata 6 lábon áll.
– 4 gépláb (1. poz. a 4.5 - 2
ábrán)
– 2 "HS50" gépláb (2. poz. a 4.5 - 2
ábrán) 2 távtartóval (3. poz. és 4. poz. a 4.5 - 2 ábrán)
a magasságállításhoz, ha szükséges.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.5 Az automata felállítása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
168
4

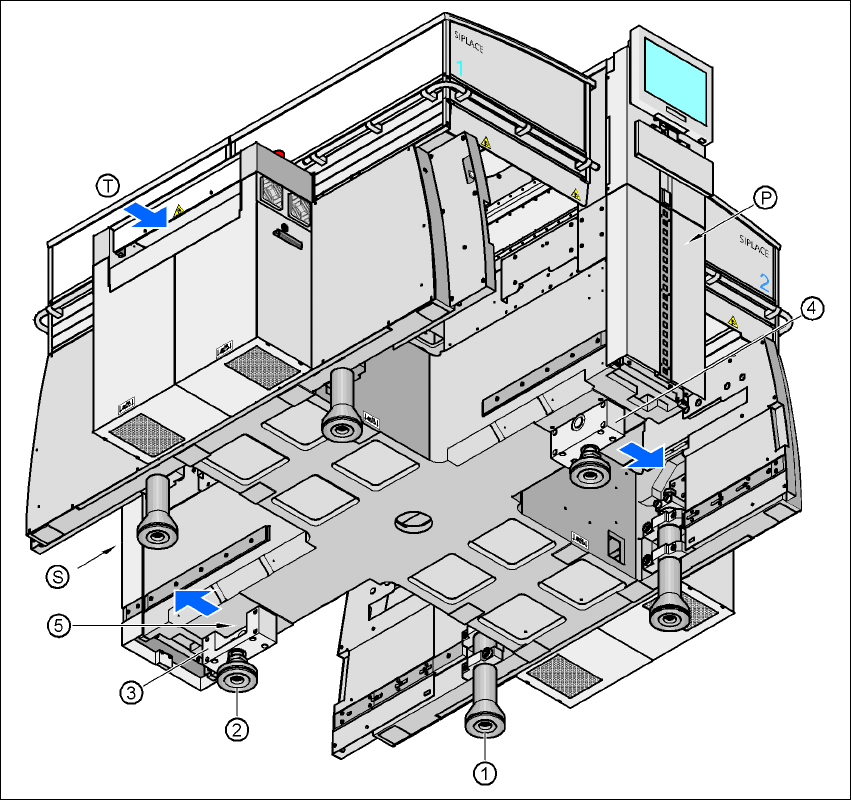

4.5 - 2 ábra Az automata géplábai
4
(1) Gépláb
(2) "HS50" gépláb
(3) Távtartó a pneumatika-fiók oldalán
(4) Távtartó az áramellátó fiók oldalán
(5) Menetes furat a "HS50" gépláb számára
(T) Nyomtatott áramköri laptovábbítási irány
(P) Pneumatika-fiók
(S) Áramellátó fiók
