1.1 Leírás
A SIPLACE HF-sorozat beültetőrendszerei különösen a nagy rugalmasságot, rendkívüli
precizitást és nagy beültetési teljesítményt igénylő alkalmazásoknál tűnnek ki. Két beültetési
változat alkalmazható: 1
– a Collect & Place eljárás standard alkatrészek nagysebességű beültetésére
– a Pick & Place eljárás különleges alkatrészek gyors beültetésére Fine-Pitch- és Super Fine-
Pitch területen
1.1.1 HF-automata
A HF-automata két lineáris motorral hajtott portállal rendelkezik, amik gyorsan és pontosan
pozícionálhatók X- és Y-irányban. A könnyűszerkezetes portálkirakó nagy merevségű szénszálas
kompozit anyagból készült. Minden portálon található egy beültetőfej. A következő beültetőfej-
konfigurációk lehetségesek: 1
1. és 2. beültetőterület
1
– 12 szegmenses-Collect&Place-fej vagy
– 6 szegmenses-Collect&Place-fej vagy
– TwinHead
1.1.2 HF/3-automata
A HF/3-automata kiegészítőleg rendelkezik egy harmadik portállal az 1. beültetőterületen. A
következő beültetőfej-konfigurációk lehetségesek: 1
1. beültetőterület
1
– két 12-szegmenses Collect&Place-fej vagy
– két 6-szegmenses Collect&Place-fej vagy
– egy-egy 6-szegmenses és 12-szegmenses Collect & Place fej
2. beültetőterület
1
– 12 szegmenses-Collect&Place-fej vagy
– 6 szegmenses-Collect&Place-fej vagy
– TwinHead
Üzemeltetési útmutató SIPLACE HF-sorozat 1 Bevezetés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 1.1 Leírás
17
A fejmodularitás elvének megfelelően a beültető fejek változó követelmények esetén
átkonfigurálhatók. 1
SIPLACE-elv 1
A nyugvó előkészítőről a mozgó fej elhozza az alkatrészt és a szintén nyugvó nyomtatott áramköri
lapra helyezi. Ez a gyakorlatban jól bevált SIPLACE-elv sok előnyt rejt magában: 1
– nincs utántöltésből és végtelenítésből eredő állásidő
– a legkisebb alkatrészek, mint a 0201 is biztonságosan felvehető
– az alkatrészek nem csúsznak el a nyomtatott áramköri lapon
– minimalizált elmozdulási utak
A nagyfokú rugalmasság, a gazdaságosság és a szerelési biztonság garantálja a SIPLACE HF
sorozat beültetőrendszereinek termelékenységét. A minimális állásidő fokozza a kihasználást és
hozzájárul a termelékenység növekedéséhez. 1
1 Bevezetés Üzemeltetési útmutató SIPLACE HF-sorozat
1.2 Általános tudnivalók Software-verzió: SR.505.xx Kiadás: 05/2004 HU
18
1.2 Általános tudnivalók
1.2.1 Hol kaphat információt?
Amennyiben kérdései vannak ezzel az útmutatóval kapcsolatban vagy kiegészítő információkat
szeretne kapni speciális témákkal kapcsolatosan, kérjük forduljon az Önt ellátó SIEMENS-
kirendeltséghez vagy közvetlenül hozzánk: 1
Siemens L&A
Rupert-Mayer-Str. 44
D-81379 München 1
1.2.2 SIPLACE a World-Wide-Web-en (WWW)
Cégünket az interneten is megtalálhatja. A http://www.siplace.com címen bejelentkezhet a
SIPLACE honlapunkra. 1
1

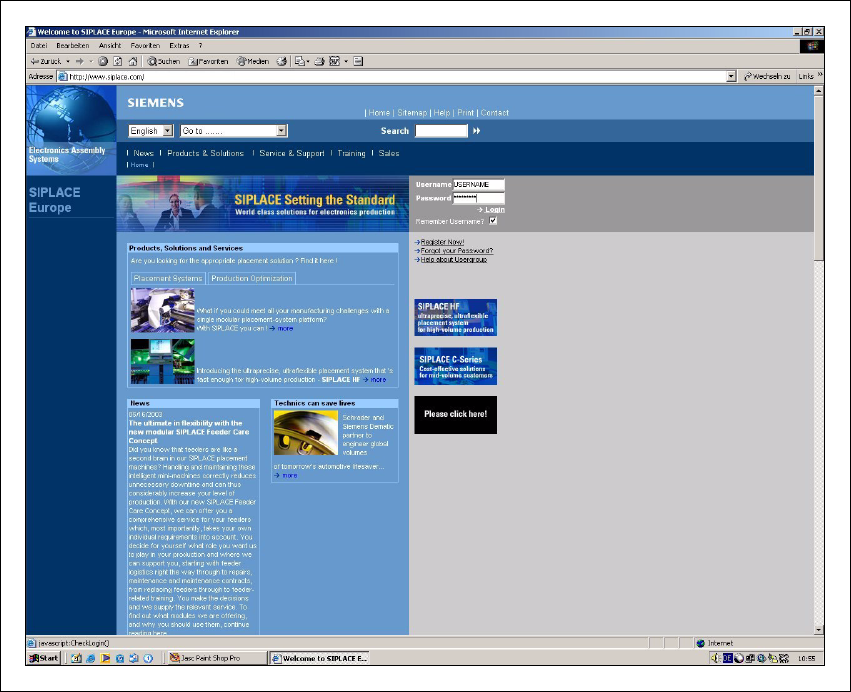

1.2 - 1 ábra SIPLACE honlap
