4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.5 Az automata felállítása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
188
4.5.10 Kimeneti szállítószalag felszerelése
4.5.10.1 Szerszámok
– Imbuszkulcs, DIN 911, készlet
– Csillagcsavarhúzó, 1-es méret
4.5.10.2 Összeszerelés
4

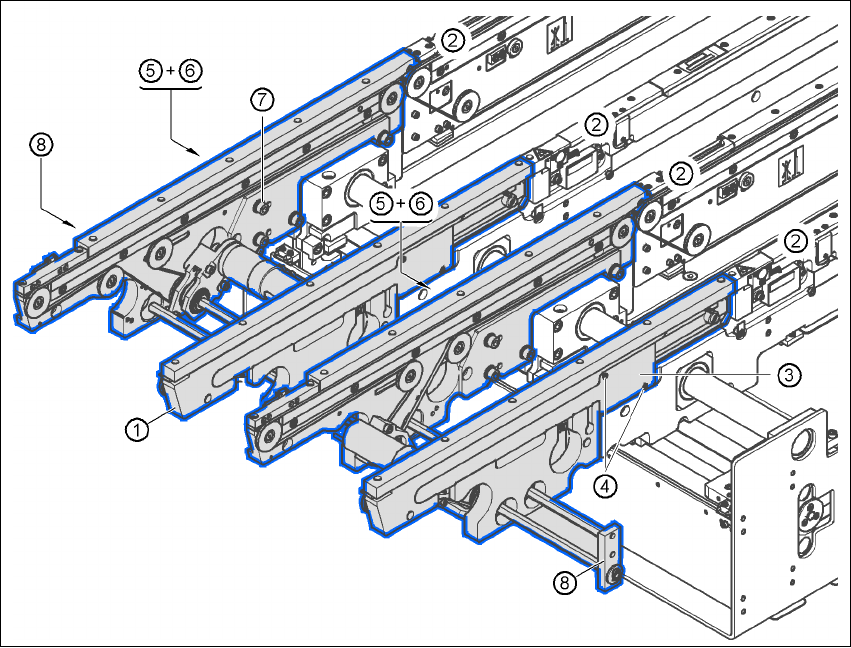

4.5 - 13 ábra Kimeneti szállítószalag - dupla szállítószalag
4
(1) Kimeneti szállítószalag, oldalpanel
(2) 2. megmunkálószállító, oldalpanel
(3) Kábelburkolat 20 x 200
(4) Süllyesztettfejű csavar, ISO 7046, M3x6, 2 darab kábelburkolatonként
(5) Kábelburkolat 20 x 310
(6) Hengeres csavar DIN 912, M3x5, 1 darab kábelburkolatonként
(7) Hengeres csavar DIN 912, M6x16, és alátét, 4 darab oldalpanelenként
(8) Hatszögű tengely vezetéke
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.5 Az automata felállítása
189
Æ Szerelje le a kábelburkolatokat (3. és 5. poz. a 4.5 - 13 ábrán) a kimeneti szállítószalag
oldalpaneleiről (1. poz. a 4.5 - 13
ábrán).
Æ Óvatosan helyezze az oldalpanelt (1. poz. a 4.5 - 13 ábrán) a megmunkálószállító
oldalpaneléhez (2. poz. a 4.5 - 13
ábrán).
VIGYÁZAT! 4
Ügyeljen rá, hogy ne nyírja el a fénysorompók vagy a hajtómotorok kábeleit.
Æ Minden oldalpanelt rögzítsen 4 darab M6x16 méretű hengeres csavarral és a hozzá tartozó
alátétekkel (7. poz. a 4.5 - 13
ábrán).
Æ Csatlakoztassa a fénysorompók és a hajtómotorok elektromos kábeleit.
Æ Rögzítse a kábelburkolatokat (3. és 5. poz. a 4.5 - 13 ábrán).
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.5 Az automata felállítása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
190
4.5.11 A toldalék felszerelése a NYÁK-kiadási oldalra
4.5.11.1 Szerszámok
– Imbuszkulcs, DIN 911, készlet
–Gépkulcs
4.5.11.2 Összeszerelés
4

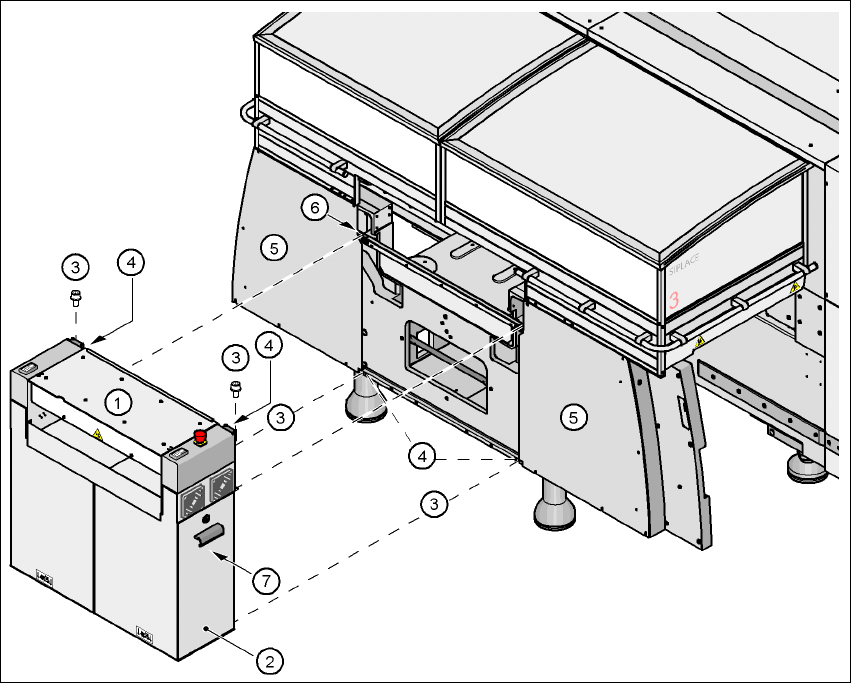

4.5 - 14 ábra A toldalék felszerelése a NYÁK-kiadási oldalra
(1) Toldalék
(2) Ajtók
(3) Hengeres csavar, DIN 912, M6x16 és alátét
(4) Földelés csatlakozója
(5) Burkolat
(6) Fiókléc
(7) Tengelyegység (HF) vagy tengelyegység, 3. portál (HF/3)
