Üzemeltetési útmutató SIPLA CE HF-sorozat 4 Felállítás és üzembe helyezés Software-verzió: S R.505.xx Kiadás: 05/2004 HU 4.5 A z automata felállítása 193 4.5.1 1.6 "Lenti" benyúlás el leni véd ő lemez fel szere…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.5 Az automata felállítása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
192
4.5.11.4 Elektromos kábelcsatlakozások létrehozása
4
4.5.11.5 Földelőkábel felszerelése az ajtók számára
Æ A következőképpen rögzítse a gépkereten az ajtókhoz való mindkét földelőkábelt
(4. poz. a 4.5 - 14
ábrán):
4

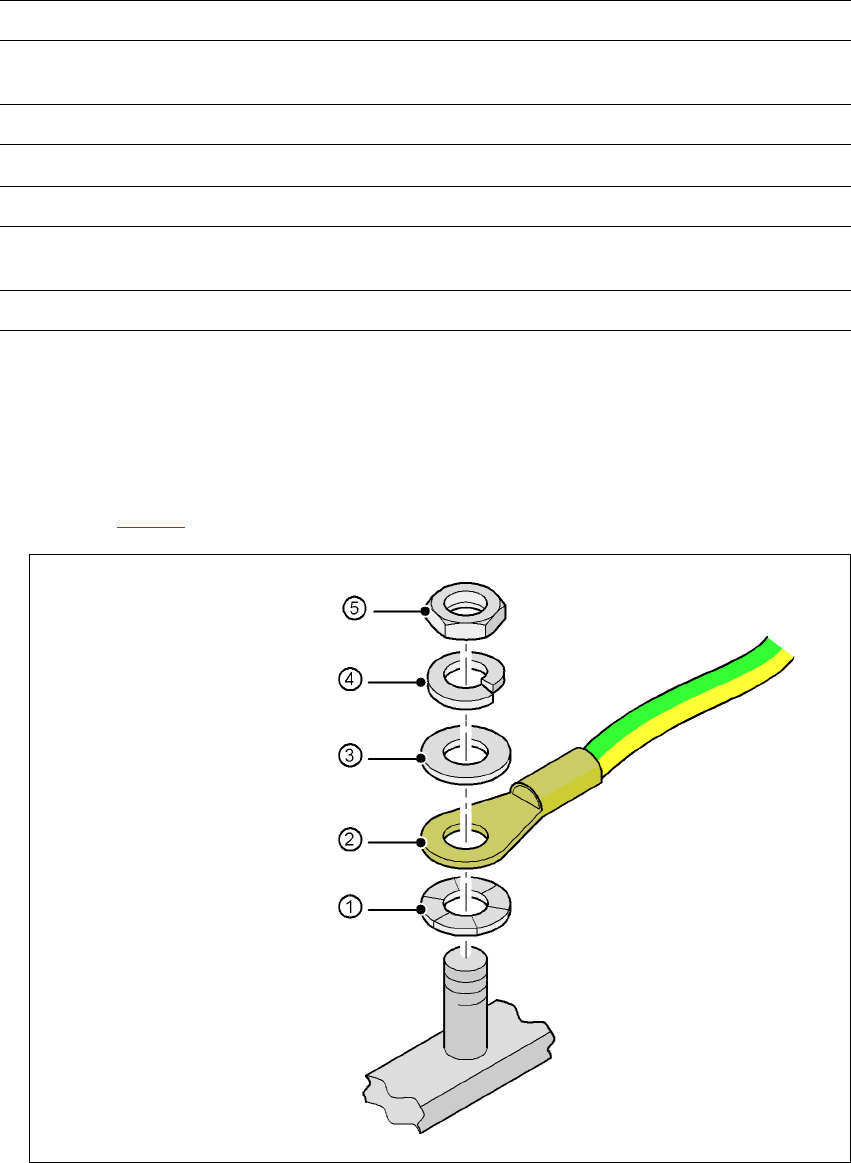

4.5 - 15 ábra Földel
ő
kábel felszerelése
A toldalék bal oldala a következőkkel: Csatlakozódugó/kábel Csatlakozódugónál/kábelnél
VÉSZ-LEÁLLÍTÓ taszter
Start-/Stop-gomb
X63/03004704 X63/03002526
Védőfedél-kapcsoló, 2. hely X52/03006476 X52/03002527
A toldalék jobb oldala a következőkkel: Csatlakozódugó/kábel Csatlakozódugónál/kábelnél
Start-/Stop-gomb,
NYÁK-borítólapka kapcsolója
X62/03004703 X62/03002525
Védőfedél-kapcsoló, 3. hely X53/03006476 X53/03002528
Hatlapú anya M5
Rugós alátét, M5, DIN 7980
Tárcsa M5, DIN 125
Kábelsaru, gyűrű formájú
Érintkező-alátét
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.5 Az automata felállítása
193
4.5.11.6 "Lenti" benyúlás elleni védőlemez felszerelése
A HF-sorozatú automatát csak
egy
"lenti" benyúlás elleni védőlemezzel szállítunk ki. Ha az
automatát egy gépsorba telepítik, akkor nem szükséges benyúlás elleni védőlemez a közvetlenül
szomszédos ki- és bemeneti szállítószalag között.
FIGYELEM!
Alapvetően az
els
ő automata beadási oldalára és az
utolsó
automata kiadási oldalára szerelje fel
a "lenti" benyúlás elleni védőlemezt (cikk-sz. 03003432-01) 4 darab M4x12 imbuszcsavarral.
Ezáltal megakadályozza, hogy a személyzet illetéktelenül az automata belsejébe nyúljon.
4

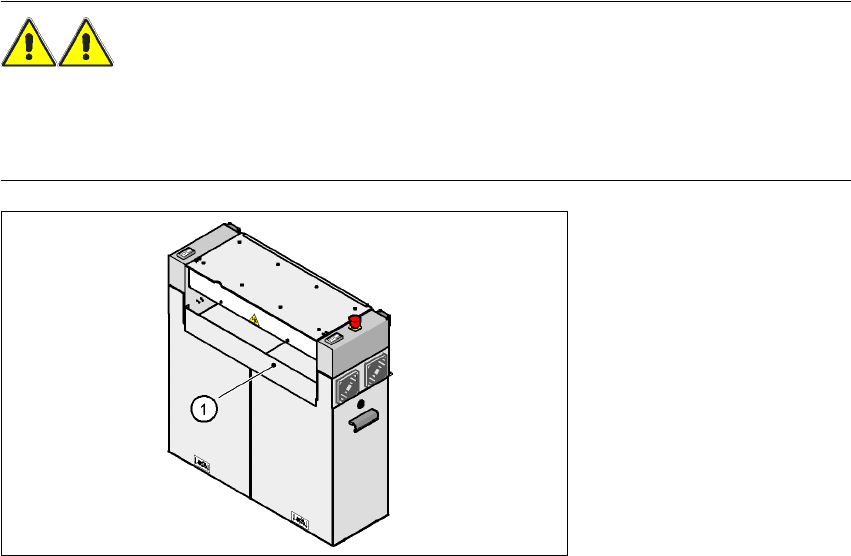

4.5 - 16 ábra A "lenti" benyúlás elleni véd
ő
lemez felszerelése a NYÁK-beadási oldalon
(1) "Lenti" benyúlás elleni védőlemez, cikk-sz. 03003432-01
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.5 Az automata felállítása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
194
4.5.12 Tengelyegység felszerelése a HF és HF/3 gépen
4.5.12.1 Tengelyegység HF - elektromos csatlakozási helyek
4

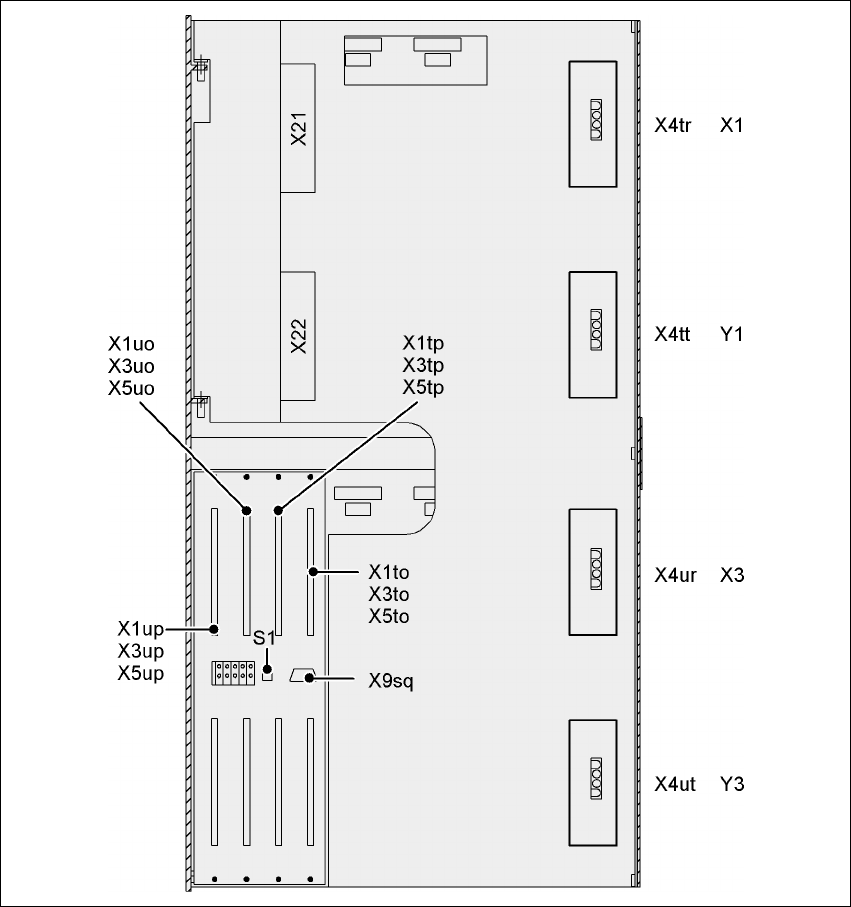

4.5 - 17 ábra Tengelyegység HF, hátulsó oldal - elektromos csatlakozási helyek
