Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.5 Az automata felállítása
199
4.5.14.1 Villástargonca pozícionálása
4

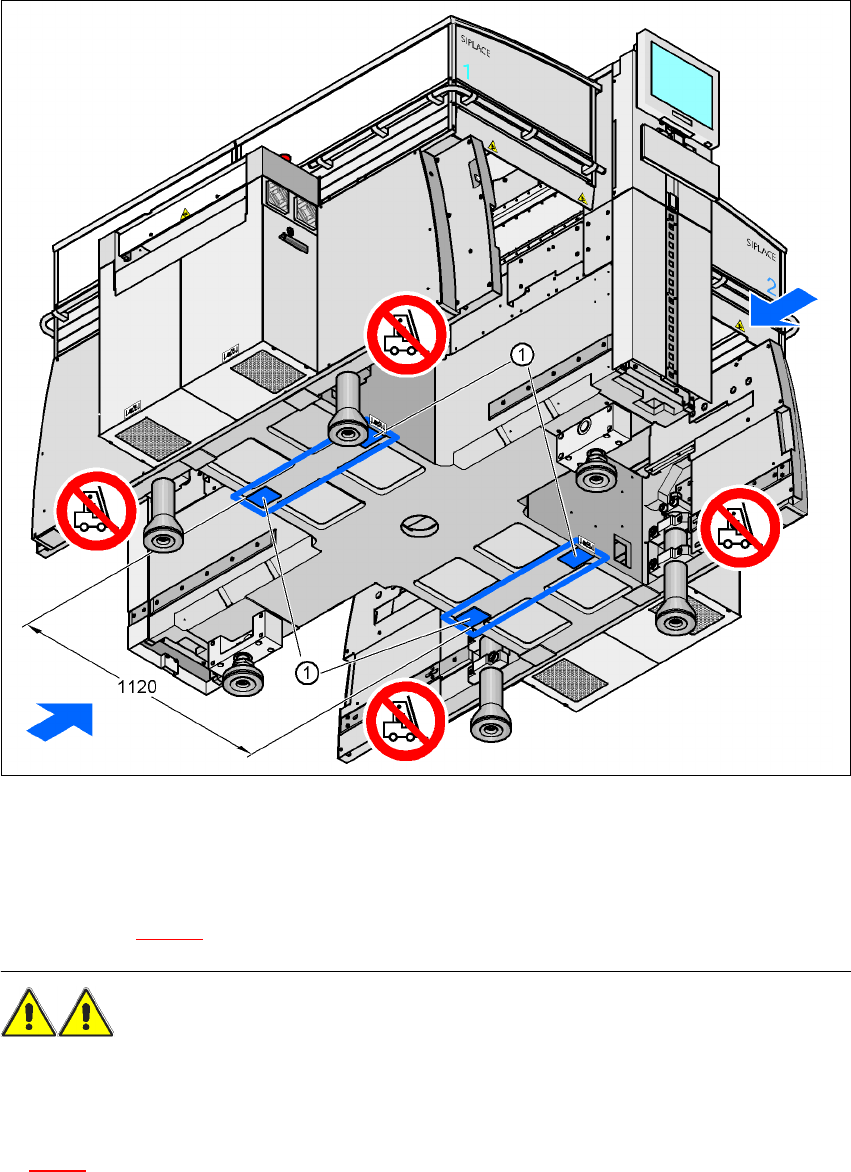

4.5 - 19 ábra Felfekv
ő
felületek - a villa mer
ő
leges a nyomtatott áramköri lap szállítási irányára
(1) A villástargonca villájának felfekvő felülete
Æ Pozícionálja a villástargoncát merőlegesen a nyomtatott áramköri lap-szállítási irányra és
nyissa ki a villát annyira, hogy az automata felfekvő felületei egyenletesen felfeküdjenek a
villára (lásd 4.5 - 19
ábra).
FIGYELEM!
Az automata megemelése
el
ő
tt
feltétlenül vegye figyelembe a következő pontokat, hogy elkerülje
az automata visszafordíthatatlan károsodását:
– A villatávolságnak 800 és 900 mm közöttinek kell lennie. A villástargonca felfekvési felületét a
4.3 - 3
ábrán láthatja. A felfekvő felület külső távolsága 1120 mm. kifejezetten tilos a
villatávolságot annyira megnövelni, hogy a villa az automatát a gépkeret oldalsó részénél
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.5 Az automata felállítása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
200
emelje. Ennek következménye a gépkeret deformálódása volna.
Æ Ügyeljen rá, hogy a villa terhelése az automata emelésekor egyenletes legyen. Ha egy szilárd
alátétet helyeznek a villa és az automata közé, az megakadályozza az automata felborulását
emeléskor. Így elkerülhető a gép lábainak egyoldalú terhelése, ami a lábak rögzítésének
deformálódásához vezetne. Javasoljuk, hogy az automata emelését egy második személy
figyelje és biztosítsa, hogy az automata a villástargoncával történő megemelésekor ne
boruljon el.
4.5.14.2 Amit szállításkor feltétlenül figyelembe kell venni
FIGYELEM!
Szállításkor feltétlenül ügyeljen rá, hogy a gép
minden
lába szabadon lebegjen a padló felett. Ha
szállítás közben a gép lábai súrolják a padlót vagy akadályba ütköznek, akkor megsérülhetnek
a géplábak rögzítése a gépkeretben!
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.5 Az automata felállítása
201
4.5.14.3 Az automata beigazítása a sorba
Æ A villástargoncával állítsa az automatát a sor szabad helyére.
FIGYELEM! 4
Lassan süllyessze le az automatát. Ezalatt egy második személy ellenőrizze, hogy a
géplábak egyidejűleg támaszkodjanak le a padlóra. A géplábak egyoldalú, gyors felütközése
a géplábak rögzítésének deformálódásához vezet.
4
4.5.14.4 Igazítsa be az automatát a légpárnás szállítórendszerrel
Æ Helyezze a gépkeret alá a légpárnás szállítórendszer négy légpárnáját.
Æ Emelje meg az automatát és igazítsa be a sorhoz képest.
Æ Ellenőrizze a szomszédos automata nyomtatott áramköri lap-szállító rendszerétől mért
távolságot. Ennek 1 mm és 3 mm közöttinek kell lennie.
Æ Süllyessze le az automatát.
4

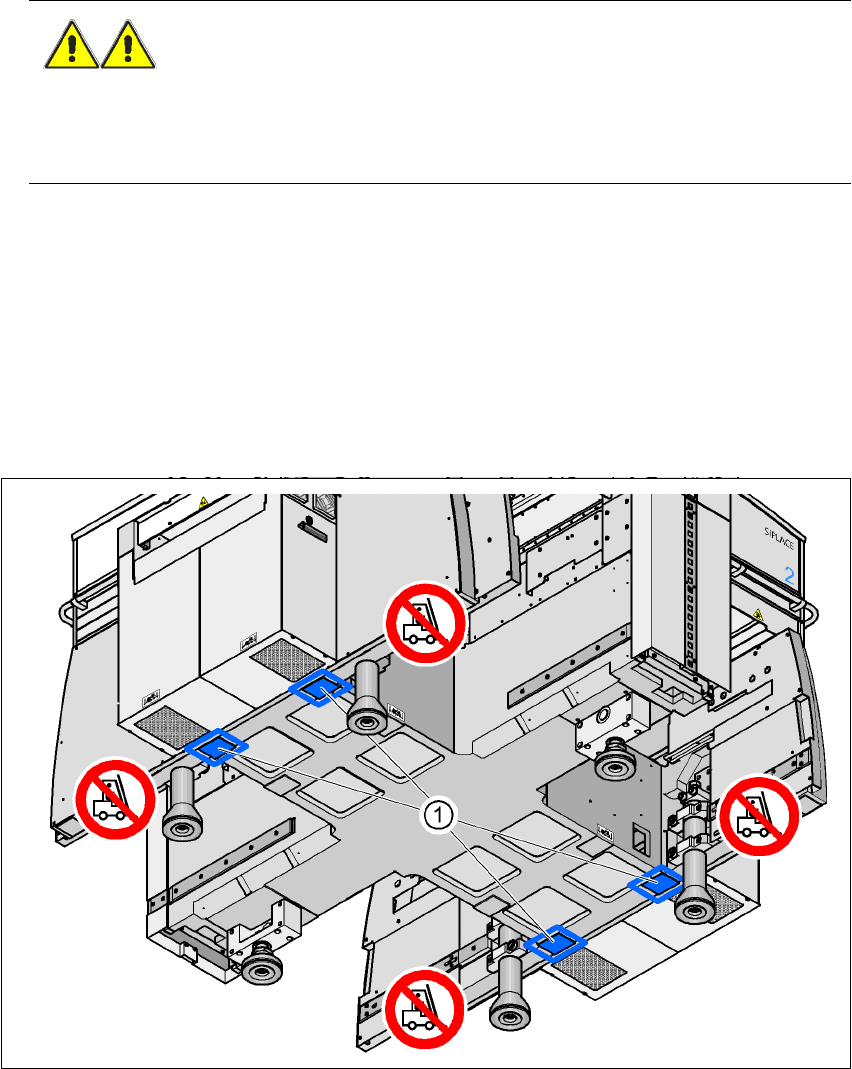

4.5 - 20 ábra A légpárnás szállítórendszer felfekvési helyei
(1) A légpárnás szállítórendszer felfekvő felületei
