Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.5 Az automata felállítása
203
UTALÁS
Amennyiben az automatát 830 mm-es nyomtatott áramköri lap-szállítási magasságra állítják be
és az alkatrészkocsi-behúzókészüléket a legelső pozícióba szerelik fel (lásd 4.5 - 24
ábra), akkor
az M24 x 80 méretű hatlapfejű csavart (1. poz. a 4.5 - 24
ábrán) eltakarja az alkatrészkocsi-
behúzókészülék hengerének pneumatikacsatlakozója (3. poz. a 4.5 - 24
ábrán).
Æ Ezért a beállításhoz szerelje le a pneumatikacsatlakozót (4. poz. a 4.5 - 24 ábrán).
4

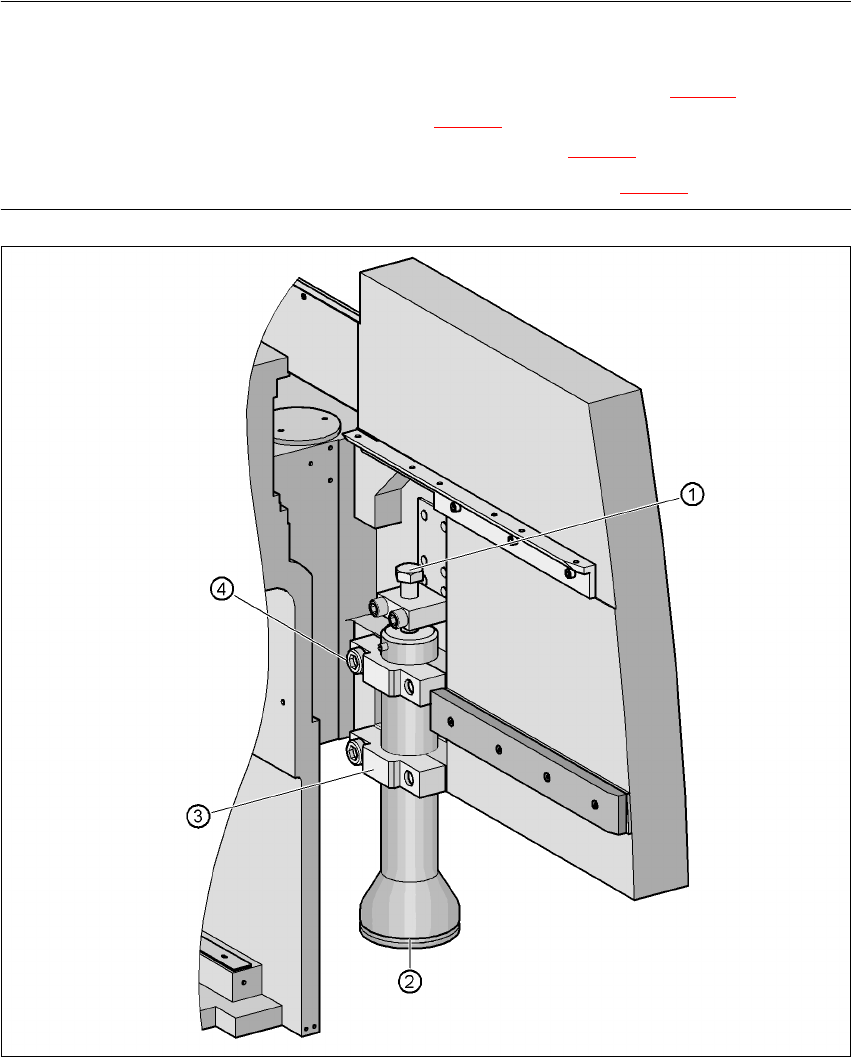

4.5 - 22 ábra A géplábak magasságának beállítása
(1) M24x80 méretű hatlapfejű magasságállító csavar
(2) Gépláb
(3) Szorító
(4) Imbuszcsavar M24x90
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.5 Az automata felállítása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
204
Æ Ellenőrizze a szükséges nyomtatott áramköri lap-szállítási magasságot.
Æ Ha beigazították az automatát, akkor a 19-es méretű imbuszkulccsal húzza meg a M24x90
méretű imbuszcsavart (4. poz.) az összes gépláb szorítójánál (3. poz.).
Æ Csavarja ki a "HS50" géplábat annyira, hogy szilárdan üljön a padlón.
Æ Ügyeljen rá, hogy a "HS50" géplábat ne csavarja ki túlságosan, annyira, hogy az automatát
elmozdítsa.
4
4
4
4
4
4
4
4.5 - 23 ábra "HS50" gépláb beigazítása és biztosítása
(1) Távtartó
(2) "HS50" gépláb
(3) Ellenanya M24
4
Æ Még egyszer, vízszintmérővel ellenőrizze az automata pontos beigazítását.
Æ Rögzítse a behúzókészülék hengerének pneumatikacsatlakozóját, ha a 830 mm-es NYÁK-
szállítási magasság beállításához előzőleg leszerelte.
Æ A 65 mm-es kulcsnyílású villáskulccsal húzza meg az M24 méretű ellenanyát (4. poz.).
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.5 Az automata felállítása
205
4.5.15.1 Alkatrészkocsi-behúzókészülék pneumatikacsatlakozójának leszerelése
4
4.5 - 24 ábra Alkatrészkocsi-behúzókészülék hengerének pneumatikacsatlakozója
4
(1) Hatlapfejű csavar, M24 x 80
(2) Alkatrészkocsi-behúzókészülék
(3) Henger
(4) Pneumatikacsatlakozó, hatlapú anya, M10
Æ A 17 mm-es kulcsméretű villáskulccsal távolítsa el a behúzókészülék
pneumatikacsatlakozóját.
