Æ Ellenőrizze a szükséges nyomtatott áramköri lap-szállítási magasságot.
Æ Ha beigazították az automatát, akkor a 19-es méretű imbuszkulccsal húzza meg a M24x90
méretű imbuszcsavart (4. poz.) az összes gépláb szorítójánál (3. poz.).
Æ Csavarja ki a "HS50" géplábat annyira, hogy szilárdan üljön a padlón.
Æ Ügyeljen rá, hogy a "HS50" géplábat ne csavarja ki túlságosan, annyira, hogy az automatát
elmozdítsa.
4
4
4
4
4
4
4
4.5 - 23 ábra "HS50" gépláb beigazítása és biztosítása
(1) Távtartó
(2) "HS50" gépláb
(3) Ellenanya M24
4
Æ Még egyszer, vízszintmérővel ellenőrizze az automata pontos beigazítását.
Æ Rögzítse a behúzókészülék hengerének pneumatikacsatlakozóját, ha a 830 mm-es NYÁK-
szállítási magasság beállításához előzőleg leszerelte.
Æ A 65 mm-es kulcsnyílású villáskulccsal húzza meg az M24 méretű ellenanyát (4. poz.).
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.5 Az automata felállítása
205
4.5.15.1 Alkatrészkocsi-behúzókészülék pneumatikacsatlakozójának leszerelése
4

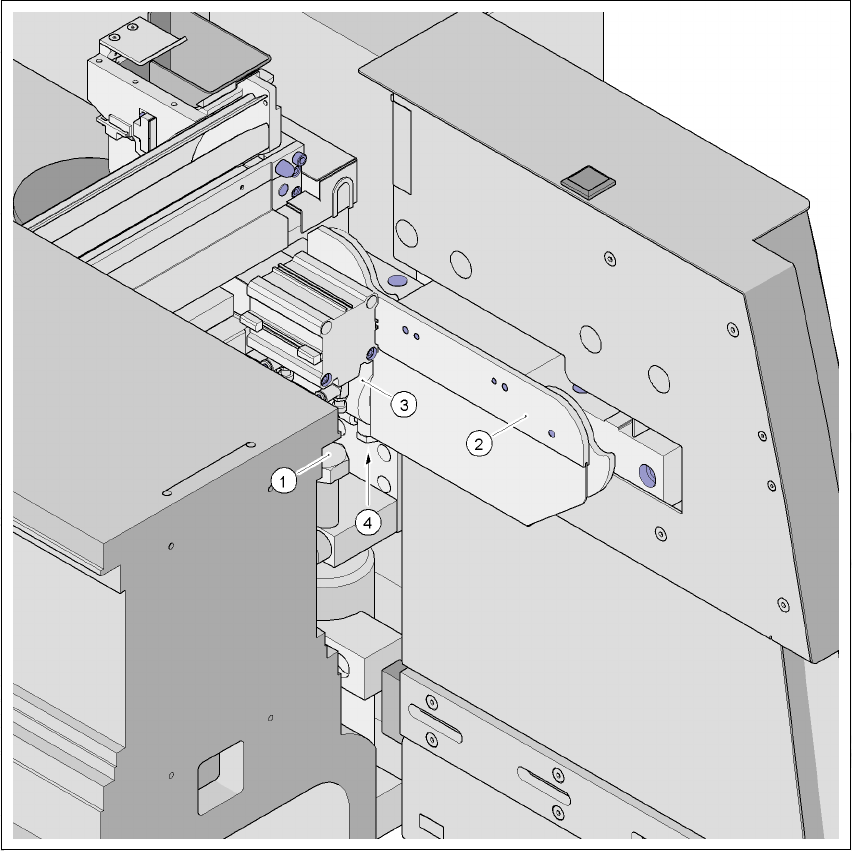

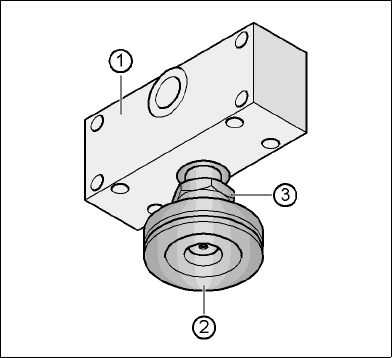

4.5 - 24 ábra Alkatrészkocsi-behúzókészülék hengerének pneumatikacsatlakozója
4
(1) Hatlapfejű csavar, M24 x 80
(2) Alkatrészkocsi-behúzókészülék
(3) Henger
(4) Pneumatikacsatlakozó, hatlapú anya, M10
Æ A 17 mm-es kulcsméretű villáskulccsal távolítsa el a behúzókészülék
pneumatikacsatlakozóját.
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.6 Alkatrészkocsi hozzáigazítása a NYÁK-szállítási magassághoz Software-verzió: SR.505.xx Kiadás: 05/2004 HU
206
4.6 Alkatrészkocsi hozzáigazítása a NYÁK-szállítási
magassághoz
Az alkatrészkocsi néhány mozdulattal beállítható a következő nyomtatott áramköri lap-szállítási
magasságokra:
830 mm ± 15 mm Standardmagasság
900 mm ± 15 mm SMEMA-magasság
930 mm ± 15 mm SMEMA-magasság
950 mm ± 15 mm SMEMA-magasság 4
4

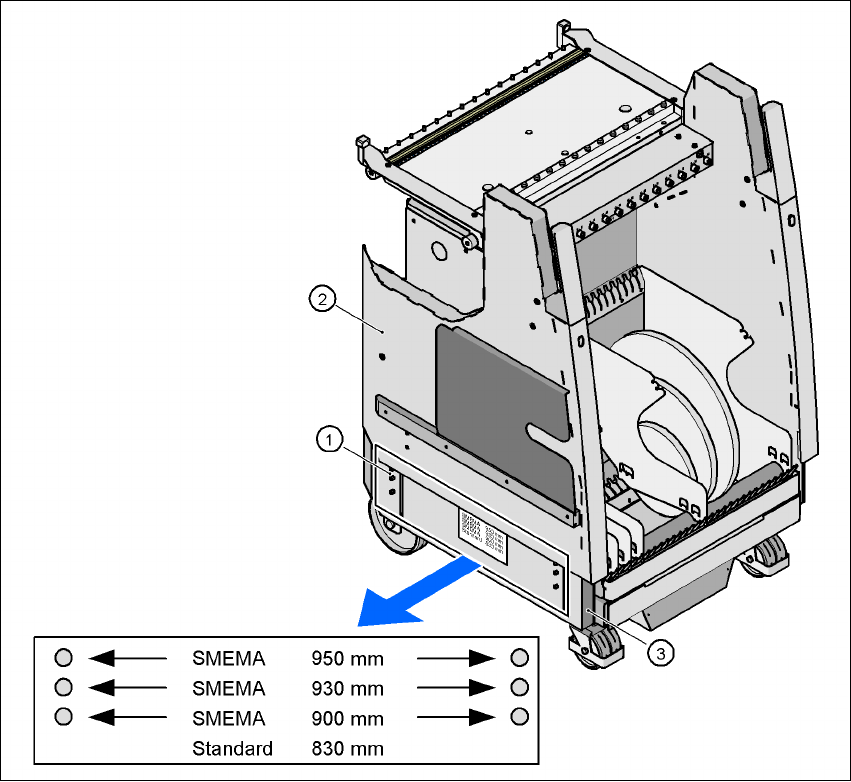

4.6 - 1 ábra Alkatrészkocsi 950 mm-es NYÁK-szállítási magassággal
(1) Magasságjelölő pecek
(2) Alkatrészkocsi-felsőrész
(3) Alkatrészkocsi-alváz
