Üzemeltetési útmutató SIPLA CE HF-sorozat 4 Felállítás és üzembe helyezés Software-verzió: S R.505.xx Kiadás: 05/2004 HU 4.6 Alka trészkocsi hozzáigazítása a NYÁK-szállítási m agassághoz 209 4.6.3.2 Alkatrészkocsi magass…
4 Felállítás és üzembe helyezés Üzemeltetési útmutató SIPLACE HF-sorozat
4.6 Alkatrészkocsi hozzáigazítása a NYÁK-szállítási magassághoz Software-verzió: SR.505.xx Kiadás: 05/2004 HU
208
4.6.3 Alkatrészkocsi magasságának módosítása
FIGYELEM!
Emeljen le minden szállítót az alkatrészkocsi asztallapjáról.
Æ Akassza be az emelőszerkezet kampóját a gyűrűs csavarba (1. poz.).
Æ Lazítsa meg a 4 karimás csavart (2. poz.)
4

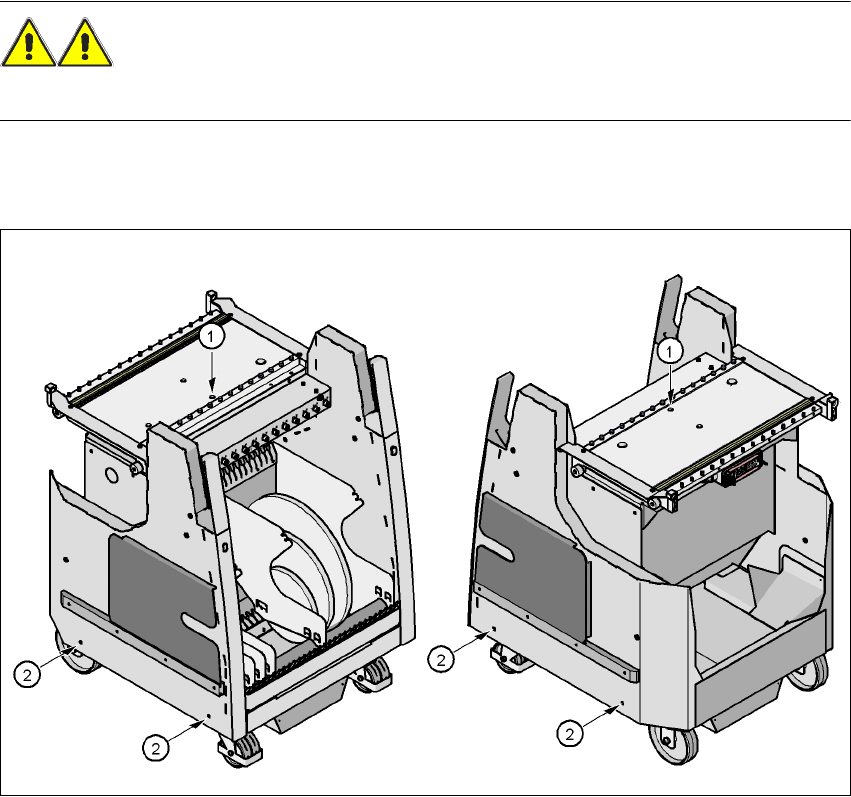

4.6 - 2 ábra A gy
ű
r
ű
s csavar és a karimás csavarok pozíciója
(1) M12-es furat a gyűrűs csavar számára
(2) 4 darab M6 x 12 méretű karimás csavar
4.6.3.1 Alkatrészkocsi magasságának növelése
Æ Emelje meg az alkatrészkocsi-felsőrészt annyira, hogy a kívánt magassághoz tartozó
peckeket a rugó kitolja.
Æ Az emelőszerkezet kötelét engedje kissé utána, hogy a felsőrész felfeküdjön a pecekre.
Æ Húzza meg a 4 karimás csavart.
Æ Csavarja be a gyűrűs csavart az AR-asztal felületébe.
Üzemeltetési útmutató SIPLACE HF-sorozat 4 Felállítás és üzembe helyezés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 4.6 Alkatrészkocsi hozzáigazítása a NYÁK-szállítási magassághoz
209
4.6.3.2 Alkatrészkocsi magasságának csökkentése
Ehhez a tevékenységhez két további személy szükséges, akik a kiálló magasságjelölő peckeket
betolják, hogy a felsőrészt le lehessen süllyeszteni.
FIGYELEM!
Ne az ujjával nyomja vissza a nyílásba a jelölőpeckeket. Erre a célra használjon egy lapos
tárgyat, pl. csavarhúzópengét vagy vonalzót. Megsérülhetnek az ujjhegyei.
Æ Süllyessze le a felsőrészt a kívánt magasságig.
Æ Ellenőrizze, hogy az alkatrészkocsi-felsőrész felfekszik-e a jelölőpeckekre.
Æ Húzza meg a négy karimás csavart.
Æ Csavarja ki a gyűrűs csavart az AR-asztal felületéből.
4
