5 Feladatok a gépnél Üzemeltetési útmutató SIPLACE HF-sorozat 5.3 Ellen ő rzés végreh ajtása Software-verzió: S R.505.xx Kiadás: 05/2004 HU 218 5.3.5 Bedugható tengelyek használata nagy hevedertekercsekhez Æ Helye zze be…
Üzemeltetési útmutató SIPLACE HF-sorozat 5 Feladatok a gépnél
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 5.3 Ellenőrzés végrehajtása
217
5

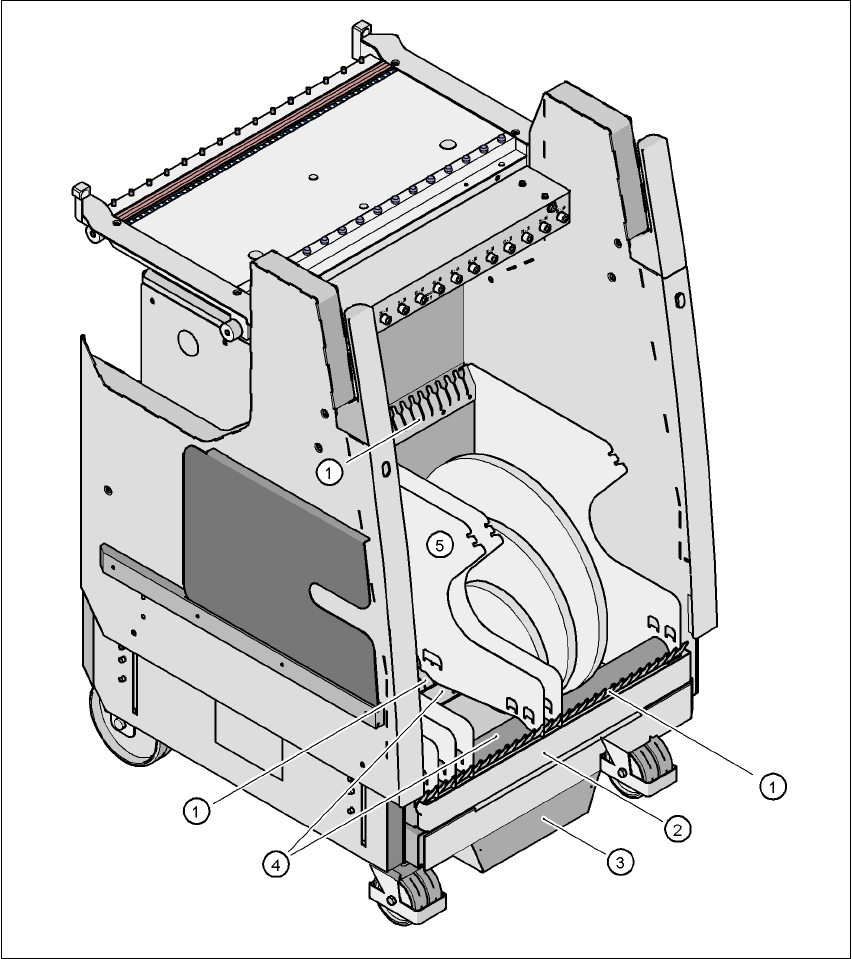

5.3 - 2 ábra Osztólemezek a hevederkonténerben
(1) Vezetőcsík az osztólemezekhez
(2) Hevederkonténer
(3) Hevederhulladék tartály
(4) Tartórudak az osztólemezekhez
(5) Osztólemez
5 Feladatok a gépnél Üzemeltetési útmutató SIPLACE HF-sorozat
5.3 Ellenőrzés végrehajtása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
218
5.3.5 Bedugható tengelyek használata nagy hevedertekercsekhez
Æ Helyezze be a nagy hevedertekercsekhez az osztólemezekbe a bedugható tengelyeket.
UTALÁS
Javasoljuk, hogy 5"-nál nagyobb átmérőjű hevedertekercsek esetén alkalmazzon bedugható
tengelyeket, hogy biztosítsa a szállítók üzemi biztonságát.

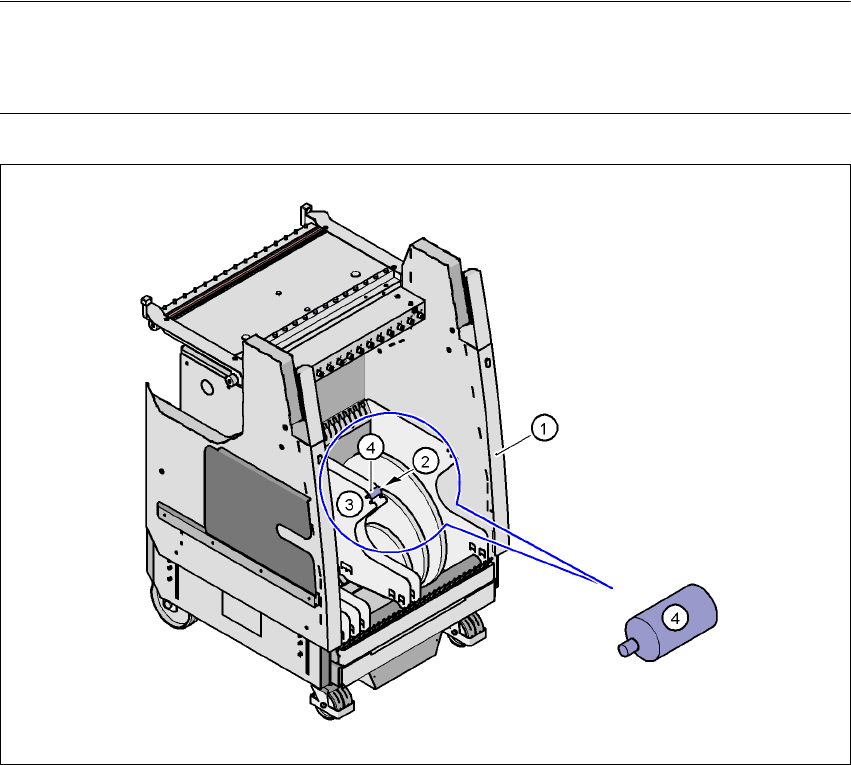

5.3 - 3 ábra Bedugható tengelyek használata nagy csévékhez
5
(1)Alkatrészkocsi
(2) A bedugható tengelyek pozíciója
(3) Osztólemez
(4) Bedugható tengely (nagyított)
Üzemeltetési útmutató SIPLACE HF-sorozat 5 Feladatok a gépnél
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 5.4 A szállító felszerelése
219
5.4 A szállító felszerelése
5

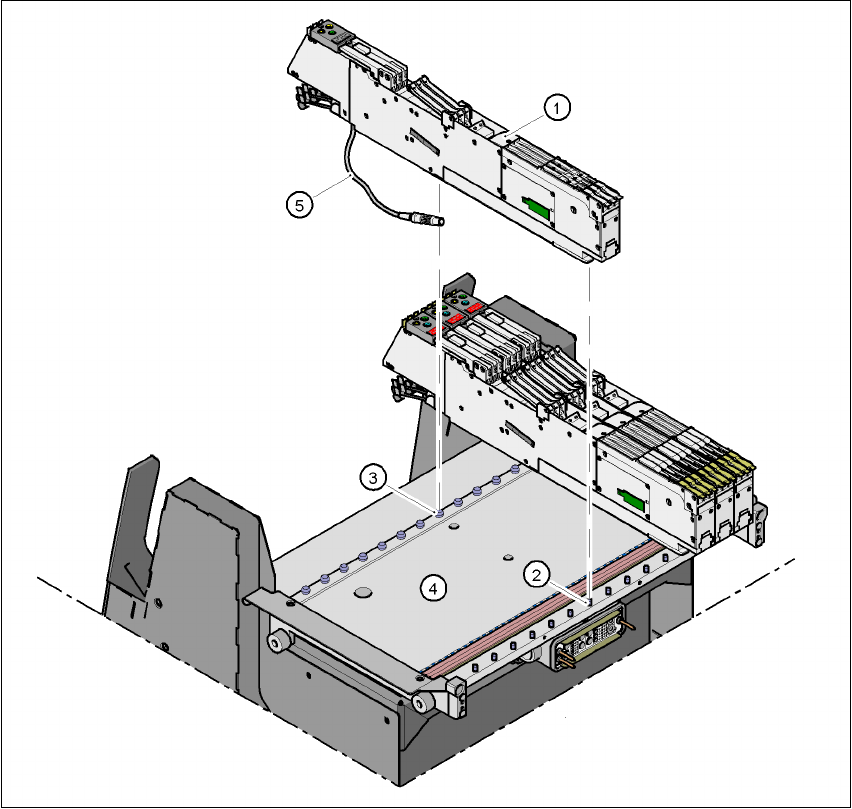

5.4 - 1 ábra Alkatrészasztal 15 hellyel a szállítók számára
(1) Szállítók
(2) Központosító-stift
(3) Központosító hüvely
(4) Alkatrészasztal
(5) A szállító csatlakozókábele
