5.4.1 Az AR-asztal és a modul előkészítése a felszereléshez
Æ Válassza ki azt a helyet, ahová a szállítót állítani kívánja.
Æ Hajtsa a beültető fejet a várakozási pozícióba és nyomja le a VÉSZ-LEÁLLÍTÓ gombot.
Æ Nyissa fel a védőfedelet.
Æ Tisztítsa meg a szállító felületét és az AR-asztal felületét a szállító részére.
5.4.2 A szállítómodul behelyezése
Æ Helyezze a szállítót (1. poz.) először az elülső oldalával - ez a hasított láb oldala - az
alkatrészasztalra (4. poz.) úgy, hogy az alkatrészasztalon lévő központosító-stift (2. poz.)
becsússzon a szállító lábának résébe.
Æ Ekkor süllyessze le a szállító hátoldalát, amíg a központosító hüvely (3. poz.) teljesen el nem
tűnik a szállító furatában.
Æ Ügyeljen rá, hogy a szállítók a szélességüknek megfelelően jól legyenek elhelyezve az
alkatrészasztalon (lásd 5.4 - 2
ábra).
Æ Ellenőrizze, hogy a modul biztosan van-e rögzítve az alkatrészasztalon.
Æ Dugja be a modul dugóját (5. poz.) a hüvelybe, ami a hely alatt található.
UTALÁS 5
Ügyeljen arra, hogy a szállító csatlakoztatásához feltétlenül a helyhez tartozó hüvelyt
használja, mivel a szállítók a vezérlő impulzust ezen a hüvelyen keresztül kapják. A szállító
nem működik megfelelően esetleg, ha nem a megfelelő hüvelynél van csatlakoztatva. A
csatlakozódugók és hüvelyek hozzárendeléséről részletes információt az adott szállító
üzemeltetési útmutatójában talál. 5
Æ Zárja le a védőfedeleket.
Æ Oldja ki a VÉSZ-LEÁLLÍTÓ gombot.
Æ Az indító gomb megnyomásával újra kapcsolja be a vezérlést.
Æ Adott esetben hajtsa végre az utántöltés ellenőrzését.
Æ Folytassa a beültetést.
Üzemeltetési útmutató SIPLACE HF-sorozat 5 Feladatok a gépnél
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 5.4 A szállító felszerelése
221

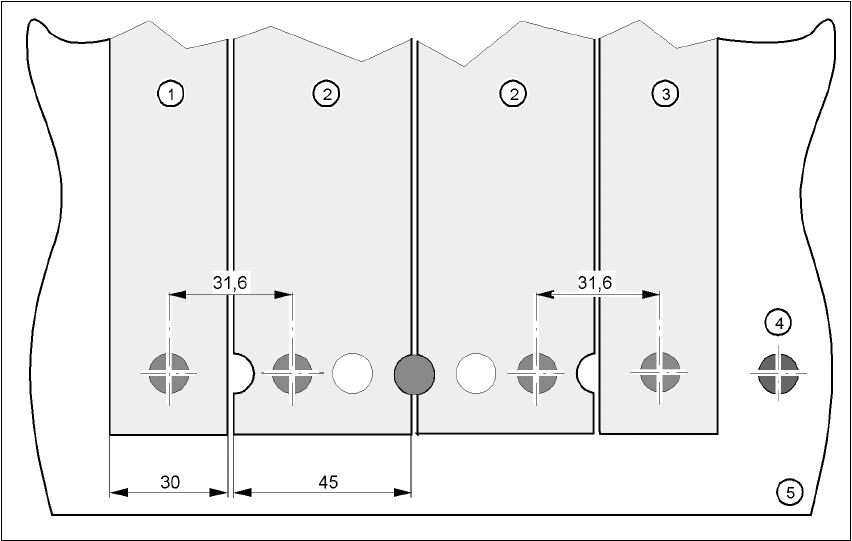

5.4 - 2 ábra A 30, ill. 45 mm széles szállítók behelyezése az AR-asztalra
(1) Szállító, 30 mm széles
(2) Szállító, 45 mm széles
(3) Szállító, 30 mm széles
5 Feladatok a gépnél Üzemeltetési útmutató SIPLACE HF-sorozat
5.5 Beültető állomás előkészítése Software-verzió: SR.505.xx Kiadás: 05/2004 HU
222
5.5 Beültető állomás előkészítése
Hajtsa végre az alábbiakban leírt lépéseket a beültető állomás előkészítéséhez.
Æ Vegye ki a hevedereket a szállítókból és porszívózza le alaposan a modulok felületét és
a hevedervezeték területét.
Æ Ürítse ki a hevederhulladék tartályt (lásd 5.3 - 2 ábra, 3. poz.).
Æ Tisztítsa meg a szállítók felületét egy alkohollal benedvesített kendővel.
Æ Tegyen aztán rá egy kicsi WD40 korrózióvédőszert rongyolódásmentes kendővel.
Æ Porszívózza le az AR-asztalt egy porszívóval vagy használjon egy rövid sörtéjű ecsetet, hogy
a szabadon lévő alkatrészeket eltávolítsa.
VIGYÁZAT!
Kerülje el, hogy az alkatrészeket az AR-asztalok mágnesléceiről ujjaival távolítsa el. A finom
fémszilánkok megsérthetik az ujját. 5
UTALÁS
A sűrített levegőt elosztó léc az AR-asztalokban a Bulk-Case-szállítók csatlakoztatására
szolgál. Ez a léc párhuzamosan fut a nyomtatott áramköri laptovábbítóval és felfelé nyitott
fúvókákkal rendelkezik. Gondoskodjon arról, hogy a fúvókák nem legyenek szennyezettek,
ill. olajjal vagy zsírral ne érintkezzenek. A zsír, az olaj vagy a szennyeződés zavarokhoz
vezetnek a szállítókban vagy az alkatrészek a szállítókban használhatatlanná válnak! 5
Æ Ellenőrizze a mágneslécek felületét, egyenletes-e és nem sérült-e meg, és húzza át adott
esetben a felületet dörzskővel
Æ Aztán törölje meg a mágnesléceket egy alkohollal benedvesített kendővel.
Æ A mágneslécekre tegyen egy kis mennyiségű WD40 korrózióvédőszert rongyolódásmentes
kendővel.
Æ Tisztítsa meg az AR-asztalok felületét alkohollal benedvesített kendővel és aztán tegyen rá
egy kis mennyiségű WD40 korrózióvédőszert rongyolódásmentes kendővel.
Æ Porszívózza ki a hevederkonténert.
Æ Ellenőrizze a szállítók helyét.
Æ A szállítók minden dugója a megfelelő csatlakoztatásnál van bedugva?
Æ Ügyeljen a megfelelő beosztásra a szállító hevederszállítójában.
