5 Feladatok a gépnél Üzemeltetési útmutató SIPLACE HF-sorozat 5.7 Adagolóhiba elkerülése Software-verzió: SR.505.xx Kiadás: 0 5/2004 HU 224 5.7 Ada golóh iba e lkerü lése 5.7.1 Általános t udnivalók Æ Ügyel jen arra , ho…
Üzemeltetési útmutató SIPLACE HF-sorozat 5 Feladatok a gépnél
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 5.6 A felszerelés kicserélése
223
Æ Rövidítse meg a hulladékhevedert a szállító elülső oldalán 1 cm-es hosszúságra.
Æ Ellenőrizze, hogy az osztólemezek a hevederkonténerben megfelelően vannak-e behelyezve
(lásd: 5. poz. a 5.3 - 2
. ábrán).
Æ Ügyeljen az AR-hevedertekercs terjedelmére és lássa el a nagy hevedertekercseket
bedugható tengelyekkel.
Æ Toldja össze a rövid hevedermaradékokat.
Az a személyzetnek, aki az előkészítéssel meg van bízva, ugyanolyan szerszámokkal kell
rendelkezni, mint a gép kezelője. A felállítás leírása a 5.1.1.2
. pontban található.
UTALÁS
Ha a felszerelés hibás, a gép kezelőjének azt írásban vagy szóban jelenteni kell a
személyzetnek az előkészítési területen.
5.6 A felszerelés kicserélése
5.6.1 A felszereléscsere előtt nyomtassa ki az átszerelési útmutatót
Felszereléscsere előtt nyomtassa ki az átszerelési leírást a SIPLACE Pro számítógép
nyomtatóján, ahogy az a SIPLACE Pro üzemeltetési útmutatóban le van írva.
5.6.2 Mire kell ügyelni a szállítók kicserélésénél
Æ Óvatosan járjon el a szállítókkal, ha azokat az AR-asztalon be akarja rakni vagy onnan le
akarja venni. Ne nyomja a szállítók felületét az AR-asztal széléhez.
Æ Pórszívózza le az AR-asztalt egy porszívóval és tisztítsa meg szükség esetén az AR-asztal
felületét a karbantartási útmutatóban leírtak szerint.
VIGYÁZAT!
Kerülje el, hogy az alkatrészeket az AR-asztalok mágnessínjeiről ujjaival távolítsa el. A finom
fémszilánkok megsérthetik az ujját. 5
Æ Távolítsa el a szabadon lévő alkatrészeket egy rövid sörtéjű ecset segítségével.
5 Feladatok a gépnél Üzemeltetési útmutató SIPLACE HF-sorozat
5.7 Adagolóhiba elkerülése Software-verzió: SR.505.xx Kiadás: 05/2004 HU
224
5.7 Adagolóhiba elkerülése
5.7.1 Általános tudnivalók
Æ Ügyeljen arra, hogy a szállítók területei tiszták legyenek és ne legyenek szabd alkatrészek a
szállítás területén, ill. a szállítók alatt.
Æ Gondoskodjon arról, hogy a szállítók felületei és különösen az AR-asztal mágneslécei tiszták
legyenek és simák.
Æ Időben töltse utána az alkatrészeket.
Æ Időben toldják össze a hevedereket. Rendszerint ez azt jelenti, hogy készítse elő a toldási
anyagot, ha még kb. 1,5 m heveder van a tekercsen.
Æ Óvatosan járjon el a szállítókkal, ha azokat az AR-asztalra helyezi vagy onnan leveszi, mivel
precíziós szerkezetekről van szó.
Æ Zárja le a csappantyúkat a szállítóknál, mivel azok nyitott állapotban könnyebben
megsérülhetnek.
Æ Ellenőrizze, hogy az S-szállítóknál az alkatrészek átvételi helye megfelelően van-e beállítva
(lásd a következő példát).
Példa 8 mm-es S-szállítókra 5
5

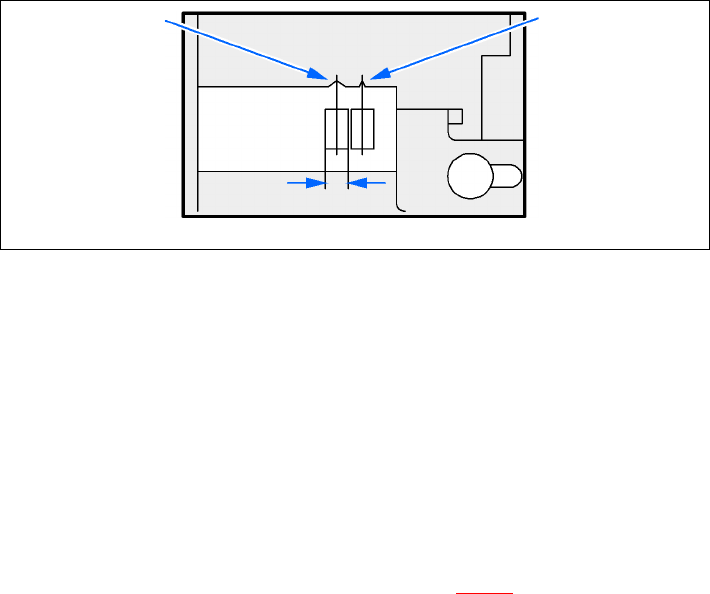

5.7 - 1 ábra Átvételi pozíció alkatrészekhez > 3 mm és </=
3 mm
Æ Ellenőrizze, hogy a szállítók dugói a megfelelő hüvelyeknél vannak csatlakoztatva.
5.7.2 ... 8 mm-es S hevederszállító esetében
Æ Soha ne nyissa fel a fedelet anélkül, hogy előzőleg a fedőfólialehúzó szerkezetet nem
tehermentesítette.
Æ Vezesse be a hevederanyagot a hevederszállítóba a rugón keresztül.
5.7.3 ... hevederkonténer esetében
Æ
Helyezze be megfelelően az osztólemezeket (lásd: 5.3 - 2. ábra).
Æ Lássa el a nagy hevedertekercseket bedugható tengelyekkel.
Átvételi hely az
alkatrészek számára
> 3 mm
Átvételi hely az
alkatrészek számára
≤ 3 mm
Szélesség
Üzemeltetési útmutató SIPLACE HF-sorozat 5 Feladatok a gépnél
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 5.7 Adagolóhiba elkerülése
225
5.7.4 AR-koordinátarendszer és átvételi szög
5
5.7 - 2 ábra Az alkatrész helye és átvételi szöge
Speciális
alkatrész
Rúd-tár:
Chip-
alkatrészek
sarkítva
0402
2220
Az anódot a pozitív
X-tengelyhez kell
igazítani.
Toktípus 0°-leírási hely
A bevezetés helye
Átvételi szög/
pipetta-szög
Heveder:
SOT 23
Rúd-tár:
Heveder:
Heveder:
SO-IC
DIL-IC
SOT 194
Heveder:
Lyukak
Y
x
Y
x
Y
x
Y
x
Y
x
90°
90°
0°
90°
-90°
0°
