5 Feladatok a gépnél Üzemeltetési útmutató SIPLACE HF-sorozat
5.9 Alkatrészkocsi fel ill. lecsatlakoztatása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
228
5.9.2 Alkatrészkocsi lecsatlakoztatása
Æ Kattintson az ALAPNÉZET menüben a FELDOLGOZÁS MEGÁLLÍTÁSA ikonra.
Az éppen feldolgozott nyomtatott áramköri lap beültetése befejeződik. Aztán az egyes
funkciók menü ikonjai aktiválódnak. 5
Æ Kattintson a kívánt X. PORTÁL EGYES FUNKCIÓI ikonra (1. vagy 2. portál).
Æ Válassza ki a PORTÁLFUNKCIÓK-at.
Æ Kattintson ebben a menüben a FELSZERELÉSI POZÍCIÓ ELÉRÉSE kapcsolási területre.
A kiválasztott beültető fej a NYÁK-szállító felett megy, hogy az AR-kocsicserénél ne
sérülhessen meg. 5
Æ A fogónál fogja meg a védőburkolatot és nyissa ki a burkolatot.
5
5.9 - 2 ábra Alkatrészkocsi lecsatlakoztatása
(1) Gomb a védőburkolat alatt
(2) Gomb a benyúlás elleni védelemnél
Üzemeltetési útmutató SIPLACE HF-sorozat 5 Feladatok a gépnél
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 5.9 Alkatrészkocsi fel ill. lecsatlakoztatása
229
Æ Nyomja meg a benyúlás elleni védelem felső oldalán a gombot (1. poz.) olyan hosszan, amíg
az alkatrészkocsi lecsatlakoztatása meg nem történik.
Æ Húzza ki az alkatrészkocsi két szállítófogóját (1. poz.) és fordítsa a fogókat befelé (lásd 5.9 -
3 ábra). Ekkor a fogók rögzítve vannak.
5

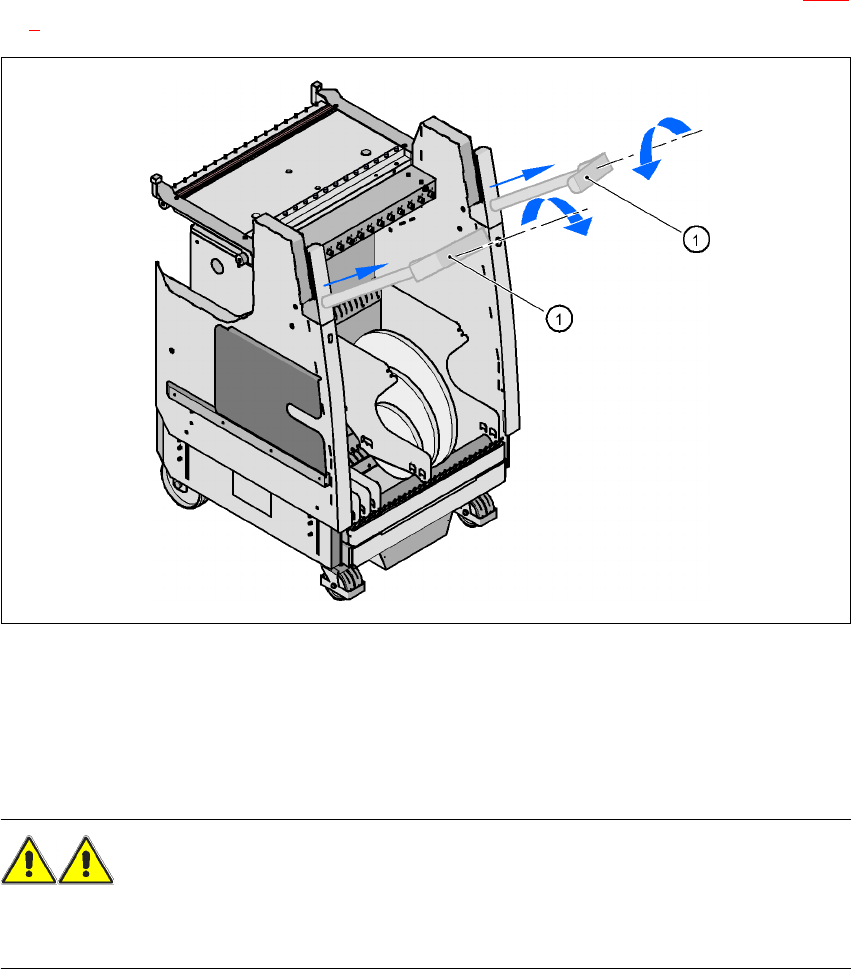

5.9 - 3 ábra Alkatrészkocsi - a fogók kihúzása tolás céljából
Æ A fogóknál fogva két kézzel húzza ki az alkatrészkocsit az automatából.
5.9.3 Biztonsági utasítások az alkatrészkocsi mozgatásához
FIGYELEM!
A balesetek elkerülése érdekében feltétlenül tartsa magát a következő szabályokhoz, amikor az
alkatrészkocsit mozgatja.
Æ Mindig két kézzel, a fogónál fogja meg az alkatrészkocsit, ha mozgatni kívánja azt.
Æ Vegye figyelembe, hogy a szállítókkal telepakolt alkatrészkocsi kb. 20°-os lejtésnél oldalra
vagy előre borulhat.
Æ Ügyeljen rá, hogy a felület, amin a kocsit mozgatja lényegesen kisebb lejtésű legyen.
Æ Ügyeljen rá, hogy ne ütközzön akadályokba. Bizonyos sebesség esetén ekkor a kocsi előre
borulhat.
5 Feladatok a gépnél Üzemeltetési útmutató SIPLACE HF-sorozat
5.9 Alkatrészkocsi fel ill. lecsatlakoztatása Software-verzió: SR.505.xx Kiadás: 05/2004 HU
230
5.9.4 Alkatrészkocsi felcsatlakoztatása
VIGYÁZAT!
Ellenőrizze, hogy a beültetőfej az alkatrészkocsi mozgási területén kívül van-e.
Æ Egyidejűleg nyomja meg a benyúlás elleni védelem mindkét gombját (1. és 2. poz. az 5.9 - 2
ábrán a 228
. oldalon) éspedig olyan hosszan, amíg a kocsi felcsatlakoztatása teljesen meg
nem történt.
Æ Fordítsa felfelé a fogókat (1. poz az 5.9 - 3 ábrán) és hagyja a fogókat az alkatrészkocsiba
csúszni. Mintegy 6 cm-rel a végállás előtt megállnak.
Æ A nyomógomb (2. poz. az 5.9.3 ábrán) megnyomásával oldja ki a rögzítést. A fogók ekkor
a végállásba csúsznak.
Æ Zárja le a védőfedelet.
5

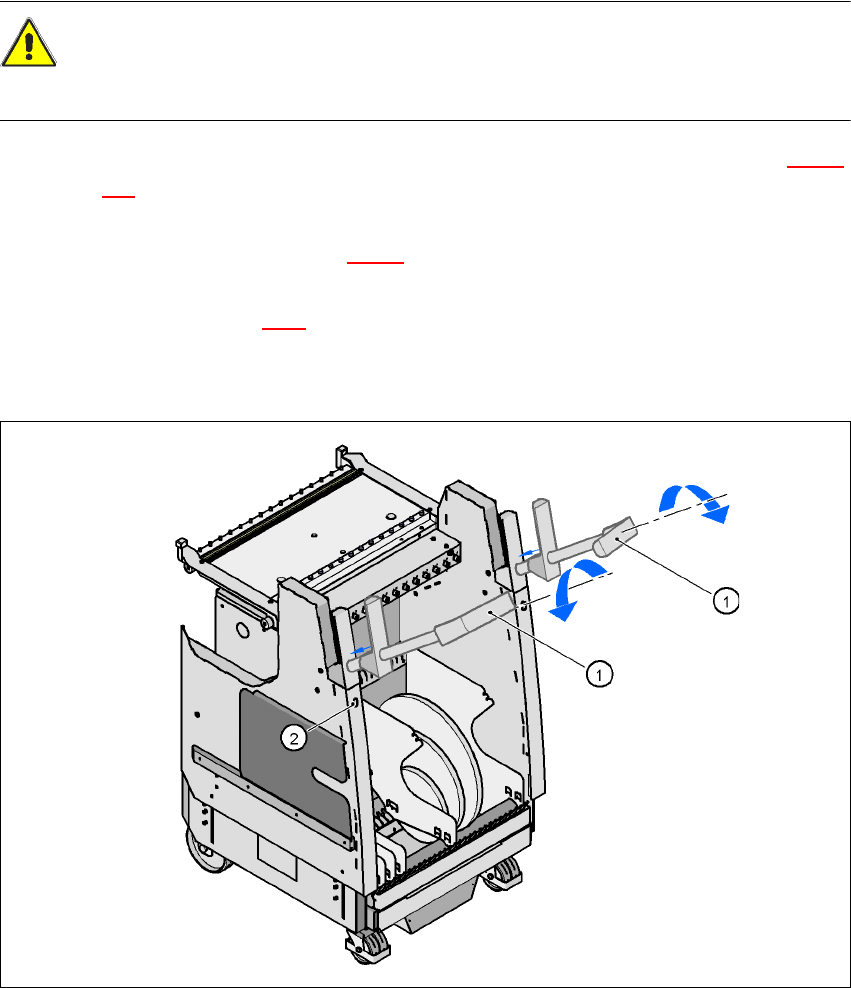

5.9 - 4 ábra Alkatrészkocsi - fogók betolása
(1) Fogók forgatása
(2) Rögzítés oldása
