5.10 Vegye figyelembe az üzemállapotok jelzőlámpáját
A jelzőlámpa jelzi az automata üzemeltetési állapotát és a hibás funkciókat.
5.10.1 Funkció-leírás

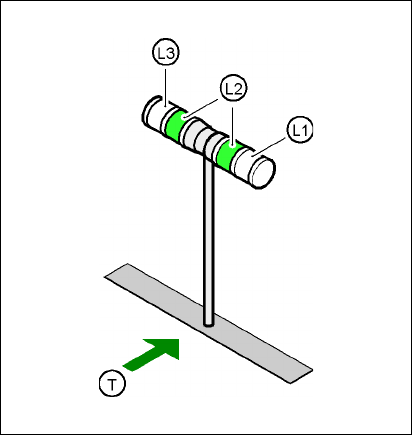

5.10 - 1 ábra Üzemállapotok jelz
ő
lámpája
L1 Zavarlámpa (fehér, jobbra)
L2 Üzemkijelző lámpa (zöld, a két lámpa párhuzamosan kapcsolva)
L3 Zavarlámpa (fehér, balra)
T NYÁK-szállítási irány
5.10.2 Általános üzemállapotok
–
Üzemkijelz
ő
lámpa (zöld) folyamatosan BE
Az automata üzemel
–
Üzemkijelz
ő
lámpa villog (zöld)
Az automata egy nyomtatott áramköri lapra vár a behordó-szalagnál vagy az automata arra
vár, hogy a kihordó-szalag szabad legyen.
–
Jobb fehér L1 zavarlámpa villog
Az automata jobb oldalán egy vagy több adagoló üres. Az automata még beülteti a
rendelkezésre álló alkatrészeket.
5 Feladatok a gépnél Üzemeltetési útmutató SIPLACE HF-sorozat
5.10 Vegye figyelembe az üzemállapotok jelzőlámpáját Software-verzió: SR.505.xx Kiadás: 05/2004 HU
232
–
Bal fehér L3 zavarlámpa villog
Az automata bal oldalán egy vagy több adagoló üres. Az automata még beülteti a
rendelkezésre álló alkatrészeket
–
Jobb fehér zavarlámpa (L1) folyamatosan Be - zöld üzemkijelz
ő
lámpa (L2) Ki
Az automata jobb oldalán hiba lépett fel -> az automata áll.
–
Bal fehér zavarlámpa (L3) folyamatosan Be - zöld üzemkijelz
ő
lámpa (L2) Ki
Az automata bal oldalán hiba lépett fel -> az automata áll.
–
Mindkét fehér zavarlámpa (L1 és L3) folyamatosan Be - zöld üzemkijelz
ő
lámpa Ki
A teljes automatán hiba lépett fel -> az automata áll.
5.10.3 Programozott üzemállapot-kijelzések
A következő táblázatban a standard konfiguráció (kiszállítási verzió) programozott üzemállapot-
kijelzései és azok jelentése, a jelzőlámpa egyes lámpáinak jelentése van felsorolva.
A táblázatban a ’villog’ mellett szereplő bejegyzések azt a frekvenciát jelölik, amivel a lámpa egy
bizonyos esemény hatására villog. Az (1, 5) bejegyzés például a következőt jelenti:
– a zárójeles kifejezés első száma azt az időtartamot adja meg 100 ms-os lépésekben, ami alatt
a zavarlámpa be van kapcsolva - a fenti példában tehát 1 x 100 ms.
– a zárójeles kifejezés második száma azt az időtartamot adja meg 100 ms-os lépésekben, ami
alatt a zavarlámpa ki van kapcsolva - a fenti példában tehát 5 x 100 ms.
5
L1 (fehér)
(jobb lámpa)
L2 (zöld) L3 (fehér)
(bal lámpa)
Jelentés
Állapotkijelző
villog (1,10) villog (7,7) villog (1,10) Referencia felvétel
változatlan villog (1,5) változatlan Várakozás, amíg a tengelyek pozícióban
nincsenek
változatlan villog (7,7) változatlan Várakozás a felszerelési adatokra
változatlan villog (7,7) változatlan Várakozás az alkalmazási adatokra
változatlan villog (7,7) változatlan Asztal-software betöltése
változatlan villog (7,7) változatlan Helyfelismerés
változatlan villog (1,10) változatlan Tintapont-felismerés
változatlan villog (7,7) változatlan Pipettakonfiguráció-teszt
változatlan villog (7,7) változatlan Adagoló helyzetfelismerés
változatlan villog (7,7) változatlan Egy adagoló üres
változatlan villog (7,7) változatlan Nem áll rendelkezésre további adagoló
változatlan villog (7,7) változatlan Utántöltési pozíció felvétele
Üzemeltetési útmutató SIPLACE HF-sorozat 5 Feladatok a gépnél
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 5.10 Vegye figyelembe az üzemállapotok jelzőlámpáját
233
változatlan villog (7,7) változatlan Szállítószalag inicializálása
változatlan villog (7,7) változatlan Nyomtatott áramköri lap a behordó-szalagra
villog (1,10) villog (7,7) változatlan NYÁK elvétele a kihordó-szalagról
változatlan villog (7,7) villog (1,10) NYÁK elvétele a 2. kihordó-szalagról
villog (1,10) villog (7,7) villog (1,10) Szélességbeállítás
változatlan villog (1,10) változatlan NYÁK szállítása
villog (1,10) villog (7,7) villog (1,10) Mindkét kihordó-szalag szabad
be villog (1,10) be Szállítási hiba
be ki be Szervizpozíció felvétele
be Beültetés
villog (1,20) Várakozás a feldolgozási adatokra
Hibakijelzés
be ki változatlan Géphiba jobbra
be ki változatlan Adagoló üres, jobbra
be ki változatlan Pipettakonfiguráció, jobbra
be ki változatlan Szállítási hiba, jobbra
be ki be Jelhiba balra és jobbra
be ki be Jelhiba balra és jobbra
változatlan ki be Adagoló üres, balra
változatlan ki be Pipettakonfiguráció, balra
változatlan ki be Szállítási hiba, balra
változatlan ki be Géphiba, balra
Átvételi hibajelzés
változatlan változatlan villog (1,20)
Els
ő
adagoló üres, balra
változatlan változatlan villog (5,20)
További adagolók üresek, balra
változatlan változatlan villog (5,5)
Utolsó el
ő
tti adagoló használatban
változatlan változatlan villog (1,2)
Utolsó adagoló használatban, balra
villog (1,20) változatlan változatlan
Els
ő
adagoló üres, jobbra
villog (5,20) változatlan változatlan
További adagolók üresek, jobbra
villog (5,5) változatlan változatlan
Utolsó el
ő
tti adagoló használatban, jobbra
villog (1,2) változatlan változatlan
Utolsó adagoló használatban, jobbra
