6 AR-kezelés Üzemeltetési útmutató SIPLAC E HF-sorozat 6.2 A szállítók m ű szaki adatai S oftware-verzió: SR .505.xx Kiadás: 05/2004 HU 242 6.2.6 12 mm S- szállító a kondenzátorok hoz fémpor-alapra, E építési forma 6.2 -…
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.2 A szállítók műszaki adatai
241
6.2.5 12 mm S - szállító a kondenzátorokhoz fémpor-alapra, C/D építési forma

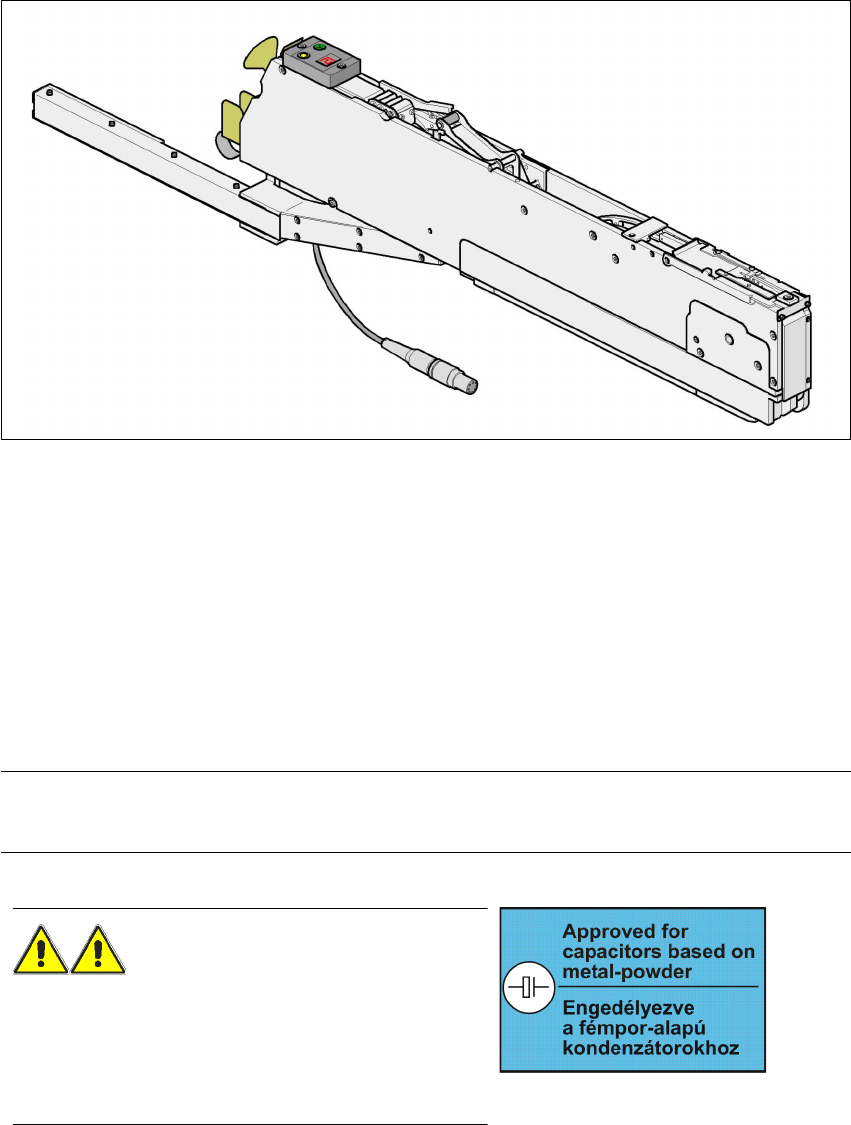

6.2 - 5 ábra 12 mm S-szállító a kondenzátorokhoz fémpor-alapra, C/D építési forma
Cikkszám 00141118-xx 6
Szélesség 30,6 mm 6
Nyomvonal szállítónként 1 6
Foglalt helyek 1 6
A szállítók maximális száma 4 x 15 6
Alkatrészkészlet 7"-tekercseknél kb. 4000 darab 6
Maximális heveder-magasság 3,6 mm 6
Szállítási emelés (beállítható) 4 mm, 8 mm, 12 mm, 16 mm 6
UTALÁS:
Ennél a szállítónál a hevedertámasz az átvételi helyen állítható a megfelelő magasságra.
FIGYELEM!
A fémpor-alapú kondenzátorokat, mint például a
tantál-kondenzátorokat csak azokkal a szállítókkal
szabad feldolgozni, amelyek ezzel a öntapadó
matricával vannak megjelölve.
A szállító öntapadó matricái
(felnagyított)
6 AR-kezelés Üzemeltetési útmutató SIPLACE HF-sorozat
6.2 A szállítók műszaki adatai Software-verzió: SR.505.xx Kiadás: 05/2004 HU
242
6.2.6 12 mm S-szállító a kondenzátorokhoz fémpor-alapra, E építési forma

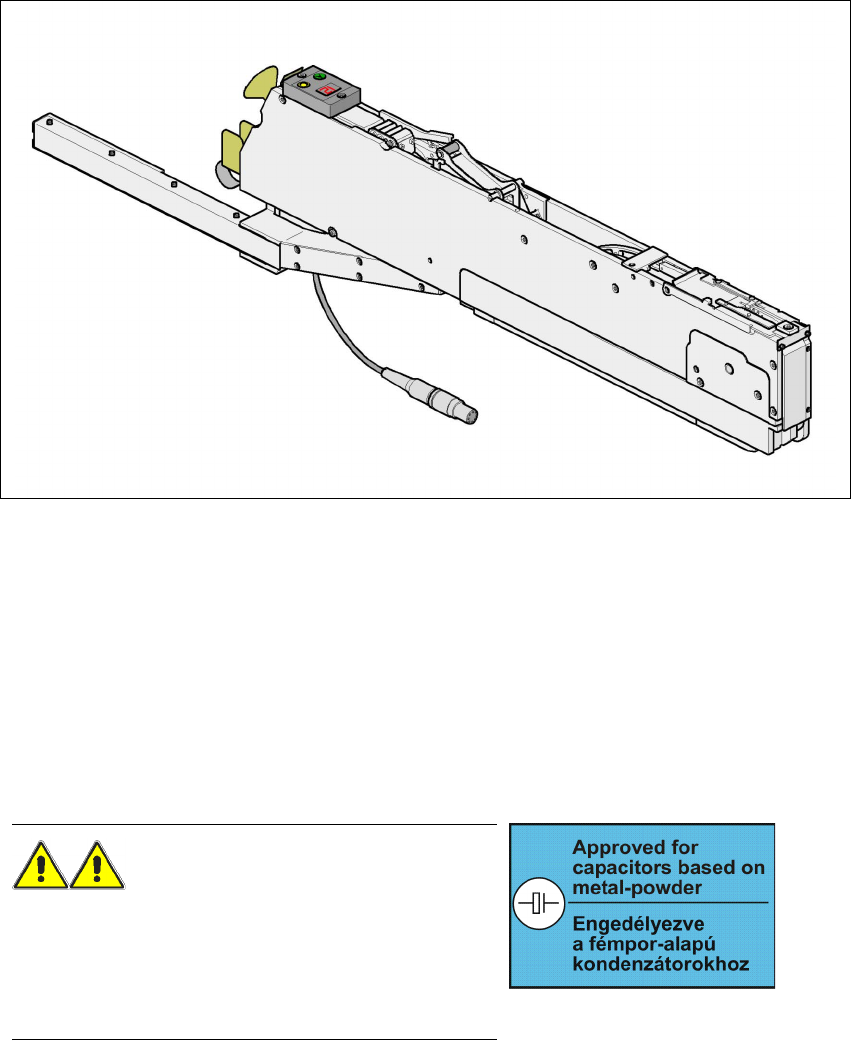

6.2 - 6 ábra 12 mm S-szállító a kondenzátorokhoz fémpor-alapra, E építési forma
Cikkszám 00141117-xx 6
Szélesség 30,6 mm 6
Nyomvonal szállítónként 1 6
Foglalt helyek 1 6
A szállítók maximális száma 4 x 15 6
Alkatrészkészlet 7"-tekercseknél kb. 4000 darab 6
Maximális heveder-magasság 3,6 mm 6
Szállítási emelés (beállítható) 4 mm, 8 mm, 12 mm, 16 mm 6
FIGYELEM!
A fémpor-alapú kondenzátorokat, mint például a tantál-
kondenzátorokat csak azokkal a szállítókkal szabad
feldolgozni, amelyek ezzel a öntapadó matricával
vannak megjelölve.
A szállító öntapadó matricái
(felnagyított)
Üzemeltetési útmutató SIPLACE HF-sorozat 6 AR-kezelés
Software-verzió: SR.505.xx Kiadás: 05/2004 HU 6.2 A szállítók műszaki adatai
243
6.2.7 24/32 mm S - szállító
6.2 - 7 ábra 24/32 mm S - szállító
Cikkszám 00141093-xx 6
Szélesség 42,4 mm 6
Nyomvonal szállítónként 1 6
Foglalt helyek 1,5 6
A szállítók maximális száma 4 x 10 6
Alkatrészkészlet 7"-tekercseknél kb. 2000 darab 6
Szállítási emelés (beállítható) 4 - 40mm (4 mm-es lépésekben) 6
